Jawa 50 typ 21 Sport

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 22.3.2018

K motocyklu Jawa 20, vyráběného od roku 1966 přibyla v roce 1967 i odlehčená (sportovní) varianta s typovým označením Jawa 21 Sport.

Nový model zhruba po půlroční pauze navázal na úspěšnou sportovní variantu předešlého modelu – Jawu 05 Sport. Narozdíl od předešlé sportky (05) dostalo toto provedení vlastní typové označení.

První provedení Jawy 21 bylo, až na motor, identické s předešlou Jawou 05 Sport. Oproti skútrovému typu Jawa 20 měla „jednadvacítka“ elegantní „bříško“ místo takzvaných „revmaplechů“ a široká řídítka s hrazdou.

Poptávka po tomto provedení byla vždy velká, objem výroby byl ale ve srovnání s typem 20 výrazně menší a přednost měl vždy vývoz do zahraničí, než tuzemský prodej. Z pionýrů sport tak bylo nadále horké zboží, ke kterému se dostal jen málo kdo. Především později, když se motocykly dostaly do rukou mladých jezdců, byly dvacítky kolikrát hodně amatérsky upravovány po vzoru jednadvacítek. Skutečně originálních motocyklů Jawa 21 Sport je ale poměrně málo.

Výroba byla ukončena v roce 1977, kdy nadále v nabídce zůstalo jen skútrové provedení Jawa 20 a sportovní Jawa 23 Mustang.

Technické parametry jsou totožné s typem Jawa 20, proto zde budu popisovat pouze výrobní změny.


Výrobní etapy a změny

Etapa 1 (1967 – 1968)

První etapa se od Jawy 05 Sport lišila pouze použitým motorem Jawa 20 a krytem řídítek.

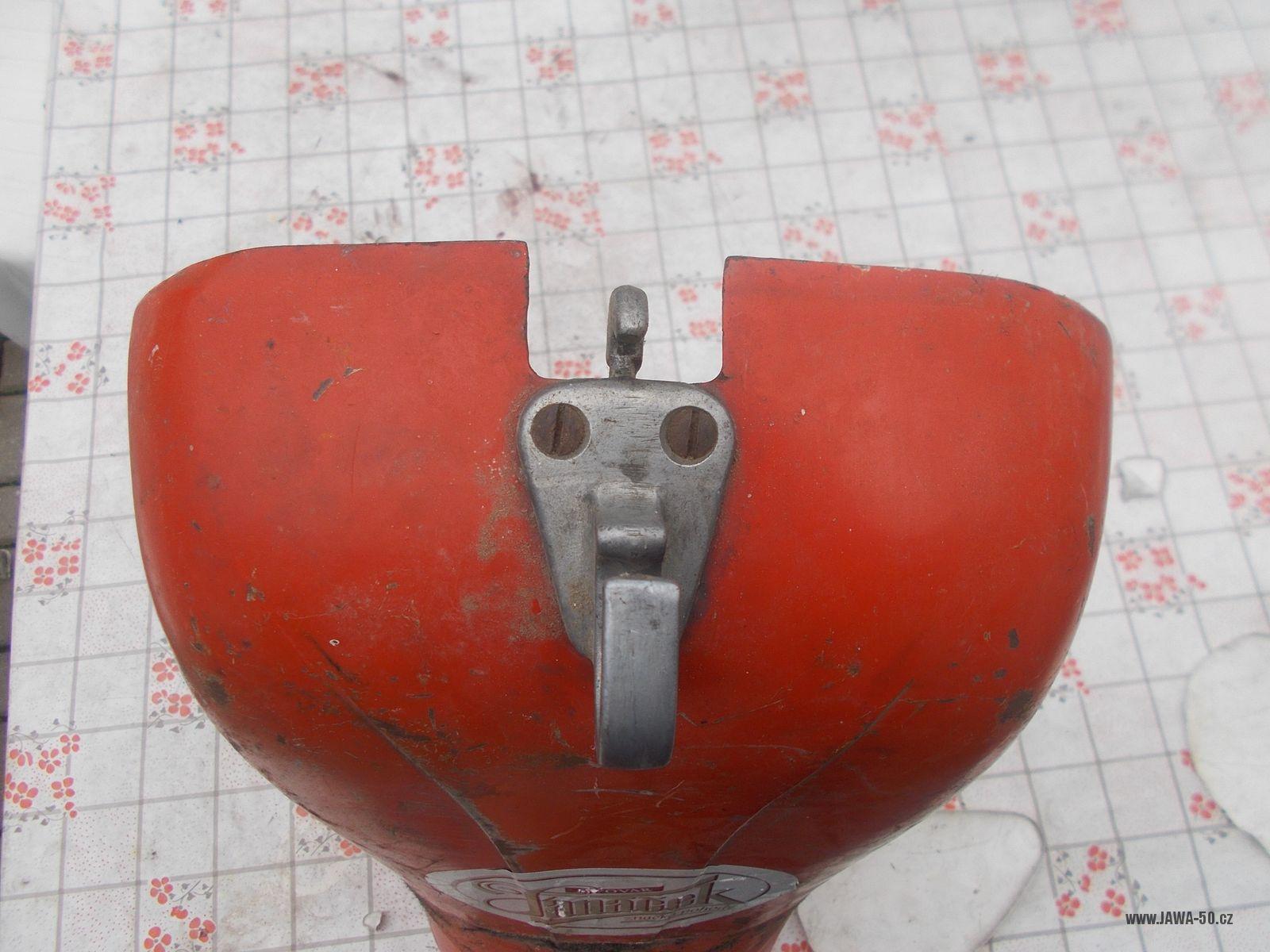

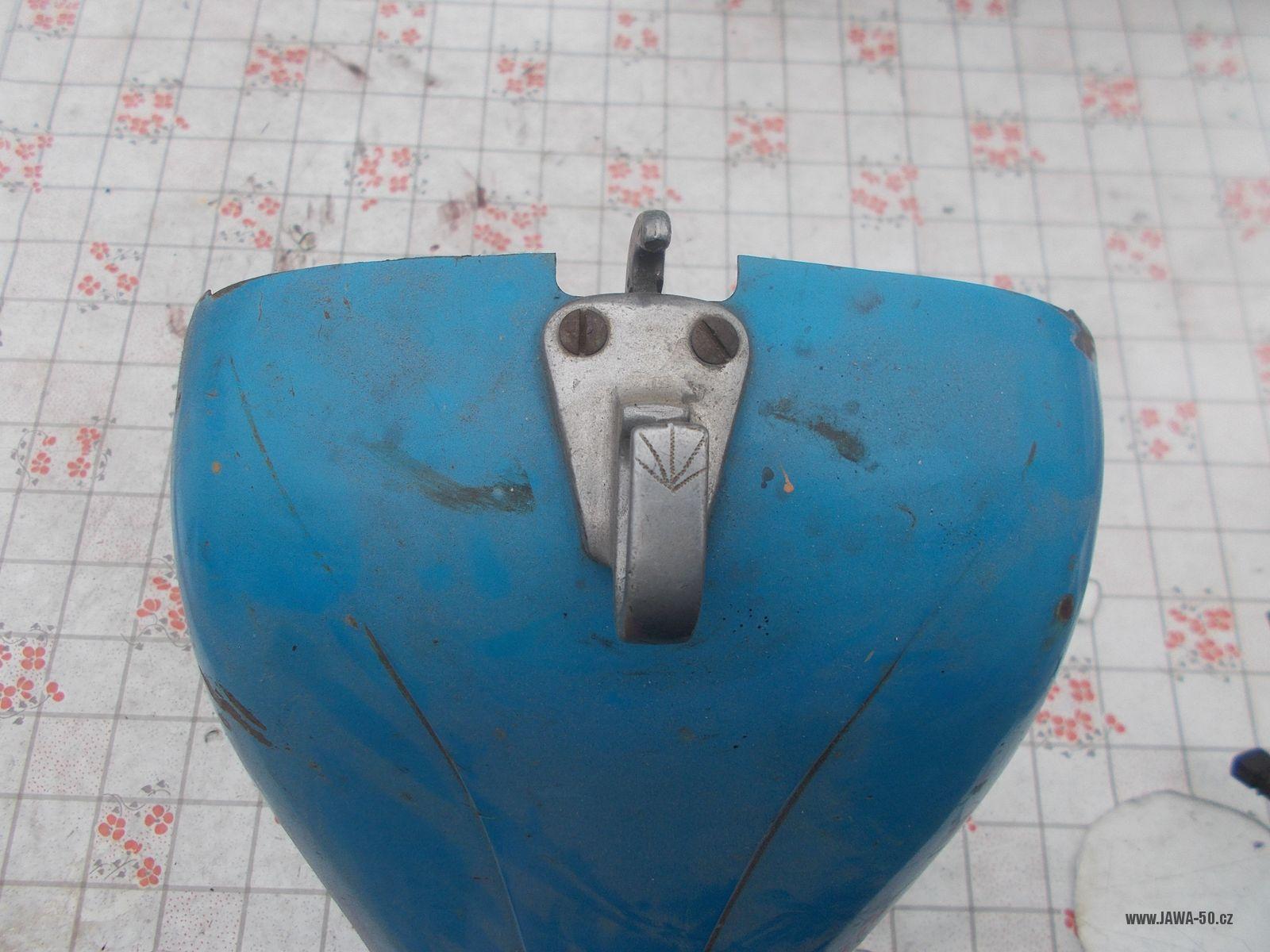

Řídítka byla široká s hrazdou, oproti předešlému modelu byl ale nevzhledný svařený zakryt okrasným plechem. Nosník šroubovacích stupaček byl svařený z trubky a plechových výlisků, držák výfuku tvořila trubka čtyřhranného průřezu („jäckl“). Namísto štítu před nohama jezdce (tzv. „revmaplechu“) byl použit kryt připomínající bříško. Horní kryt nad motorem se oproti skútrové verzi (Jawa 20) lišil vykrojením kolem horního zámku (háčku).

Galerie zachovalých kusů 1. etapy:

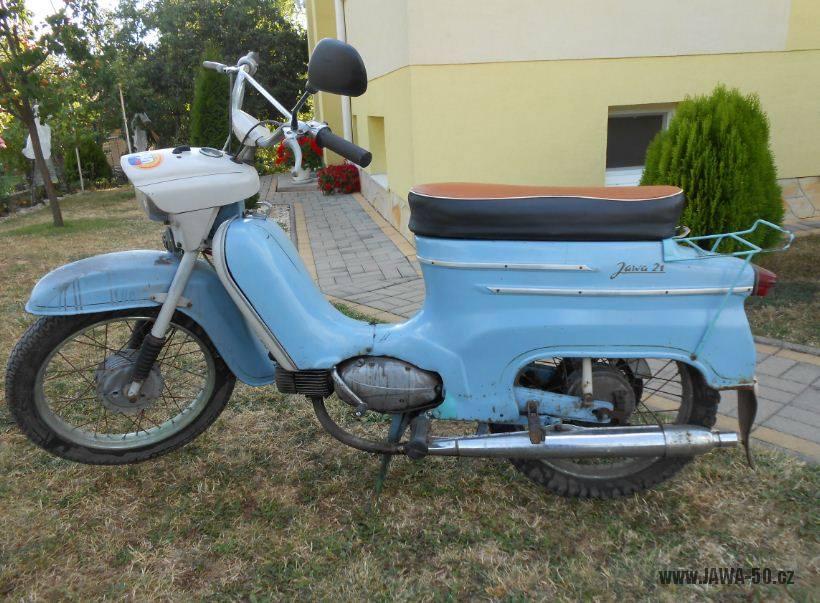

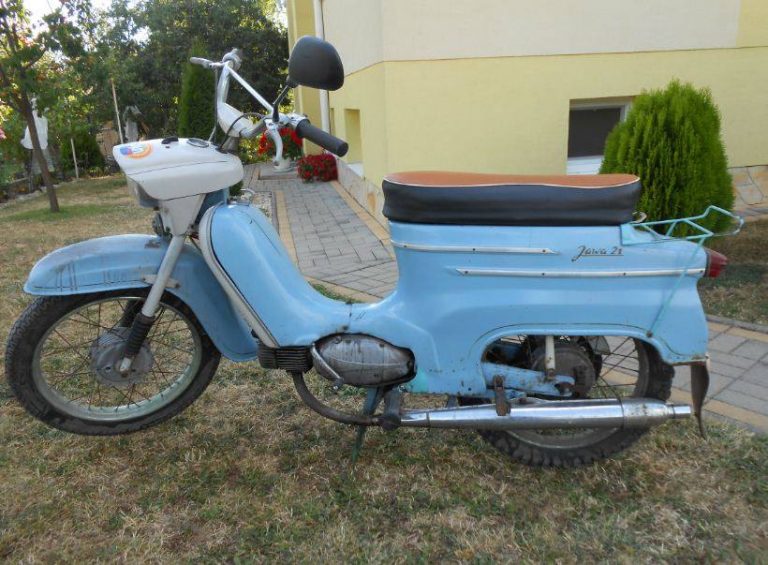

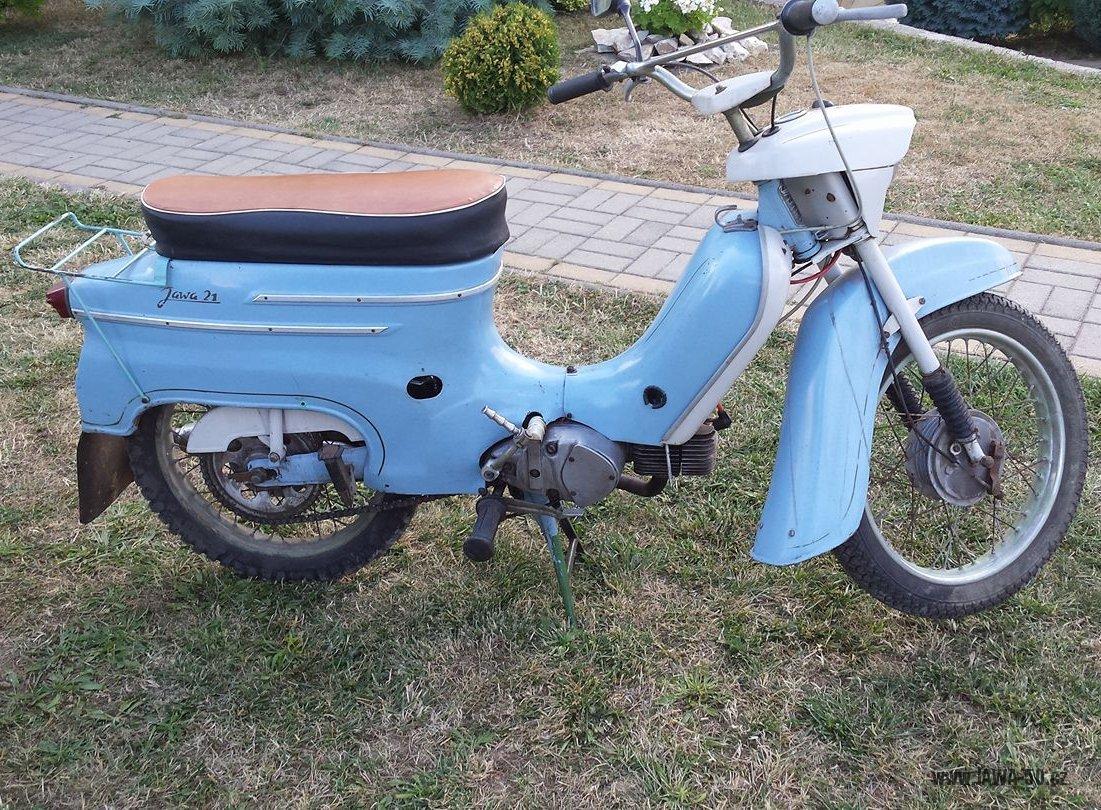

První provedení motocyklu Jawa 21 Sport z roku 1967Monografie: Jawa 21 Sport z roku 1967

Výrobní číslo: 743 084

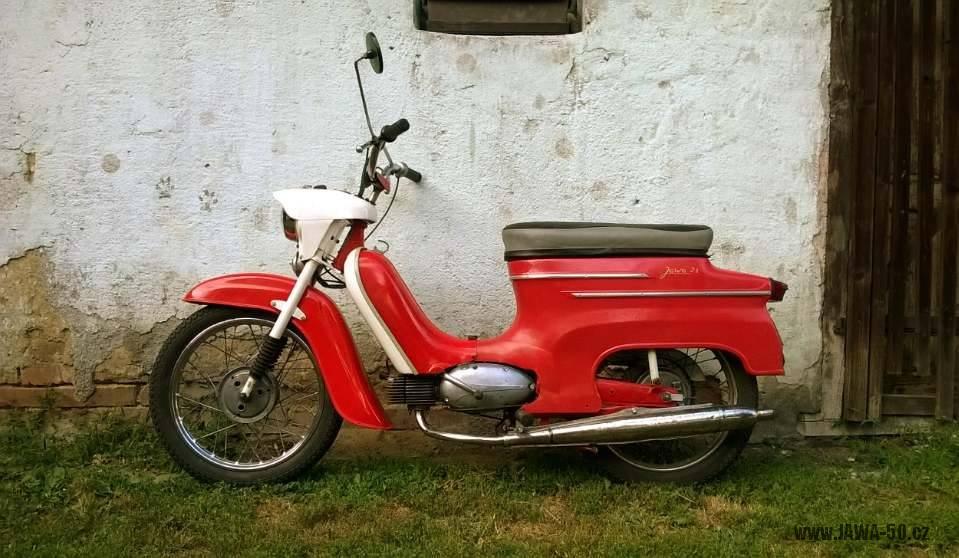

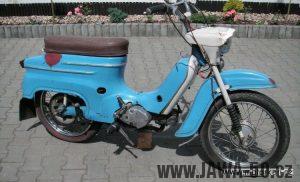

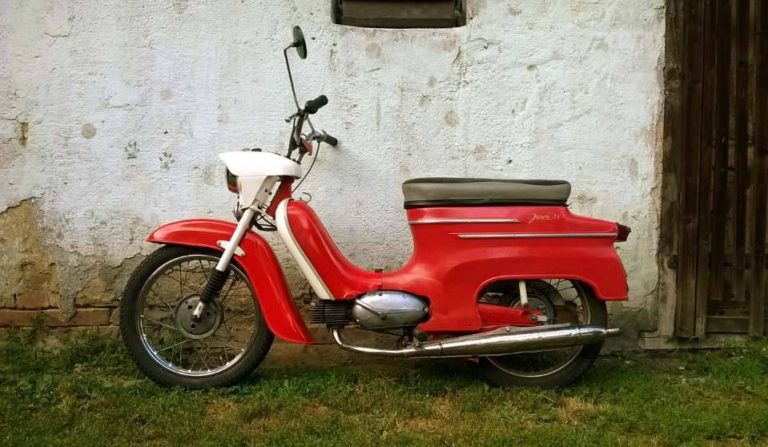

Monografie (fotogalerie) Jawy 21 Sport z roku 1968Monografie: Jawa 21 Sport z roku 1968

Výrobní číslo: 797 687


Etapa 2 (1969 – 1972)

V roce 1969 pionýr prodělal hned několik změn.

Široká řídítka s hrazdou byla nahrazena užšími řídítky bez hrazdy, pevně svařenými v představci, ale nově s pohyblivými držáky ovládacích páček. Viz článek Řídítka – změny ve výrobě (varianta 6).

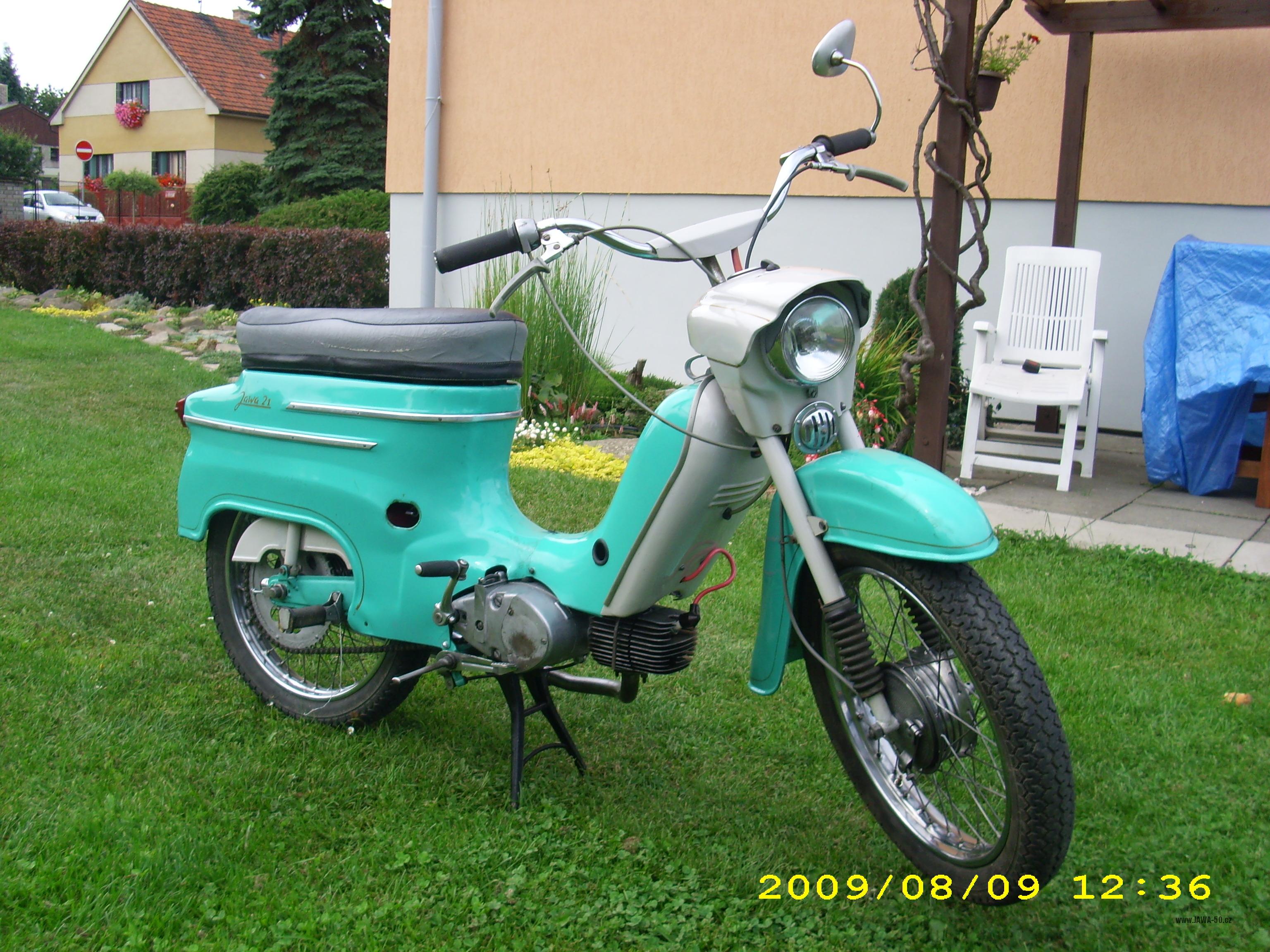

Jawa 50 typ 21 Sport (Pionýr) z roku 1971 - druhé provedení řídítek

Řídítka bez hrazdy

Ráfky kol byly zakružovány z vyleštěného plechu a následně chromovány. Povrch ráfků byl tedy lesklý po celé ploše, bez zlatého linkování.

Motor měl poupravené odlitky, viz článek Motor – změny ve výrobě (varianta 8). Hliníkové víčko zapalování bylo nahrazeno pozinkovaným plechovým. Mírně inovovaná verze karburátoru Jikov 2917PSb-12.

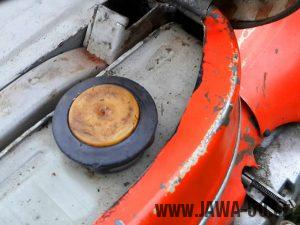

Nové dvoudílné (dvoubarevné) víčko nádrže s odvzdušňovacím labyrintem.

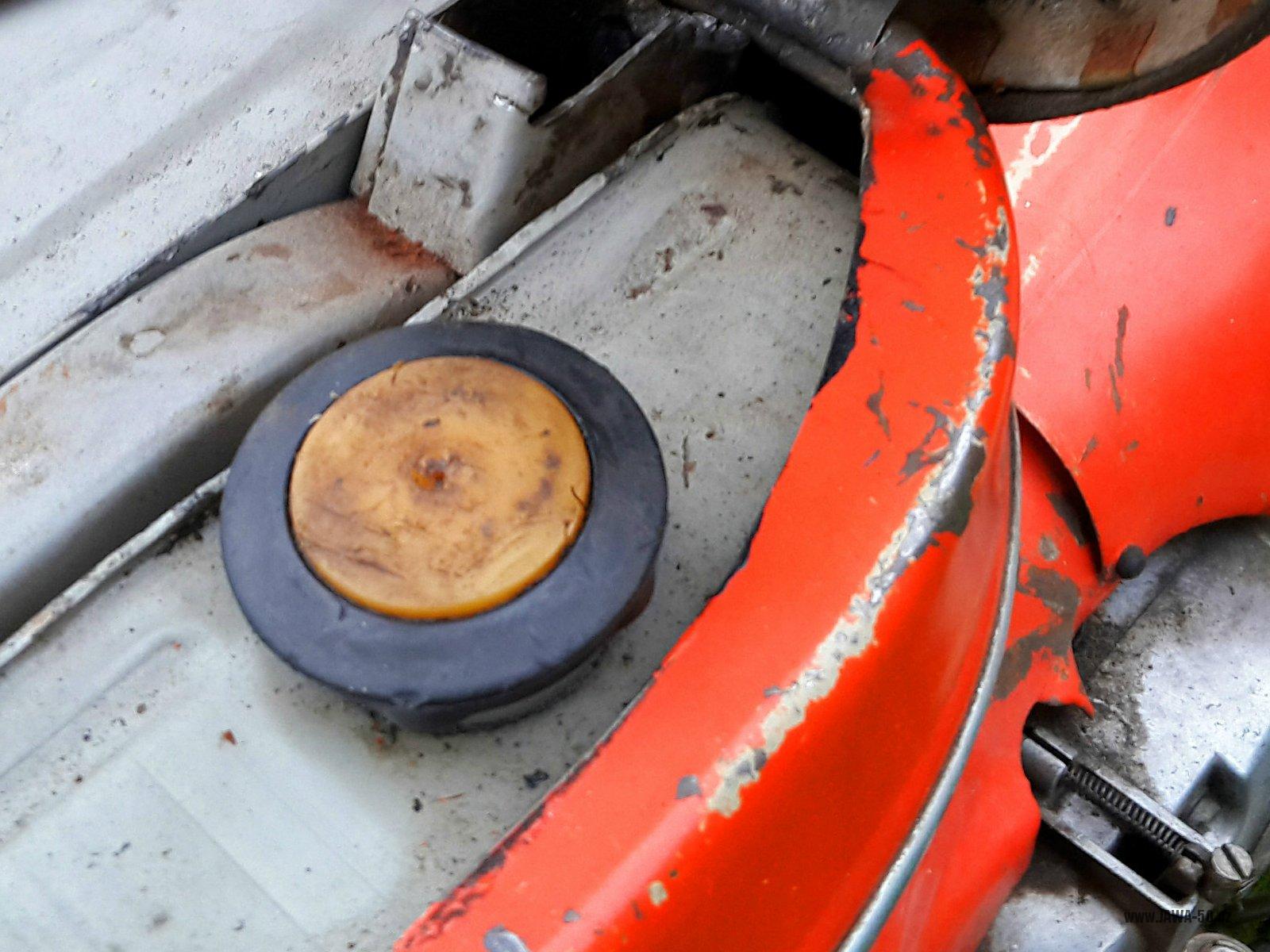

Jawa 50 Pionýr - dvoudílné víčko palivové nádrže s odvzdušňovacím labyrintem (od roku 1969)

Nový typ víčka nádrže

V roce 1970:

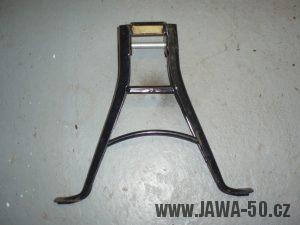

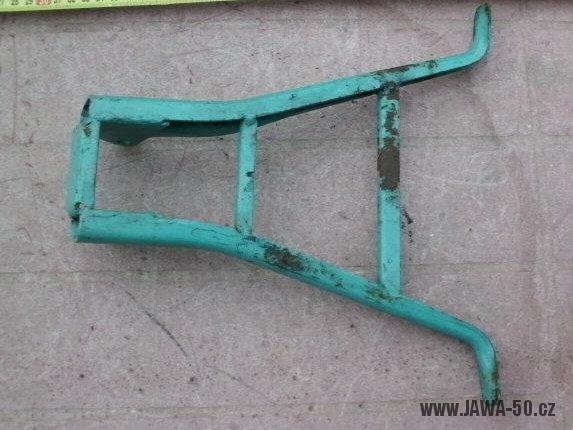

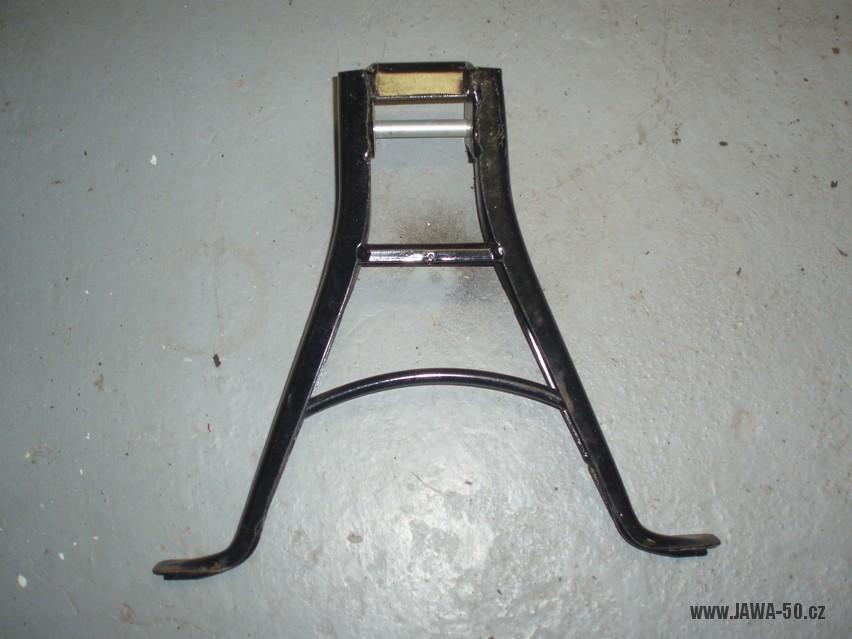

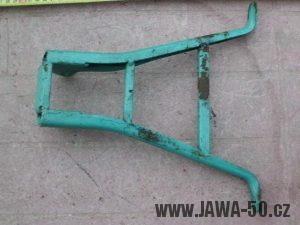

Nový typ stojanu. Spodní příčka z „U“ profilu nahrazena tyčí ohnutou do oblého tvaru.

V roce 1971 (cca od v.č.: 970 000):

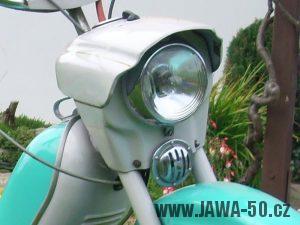

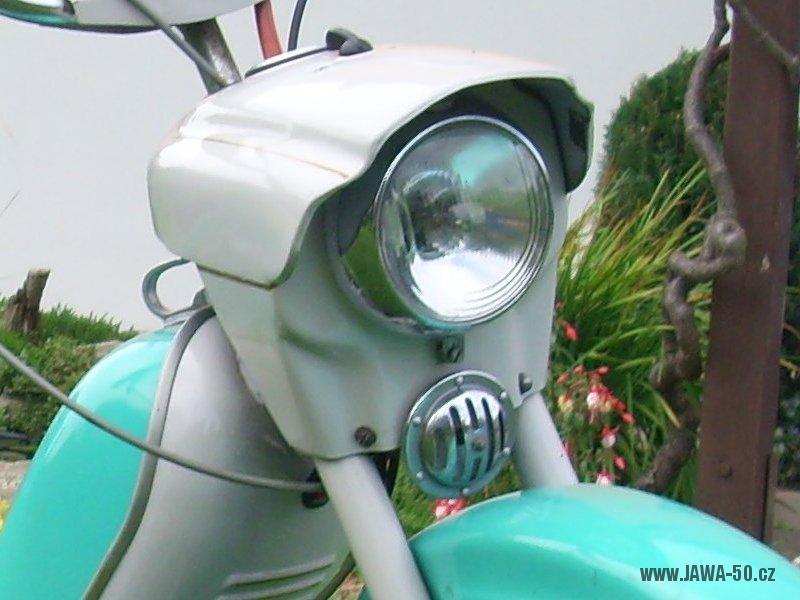

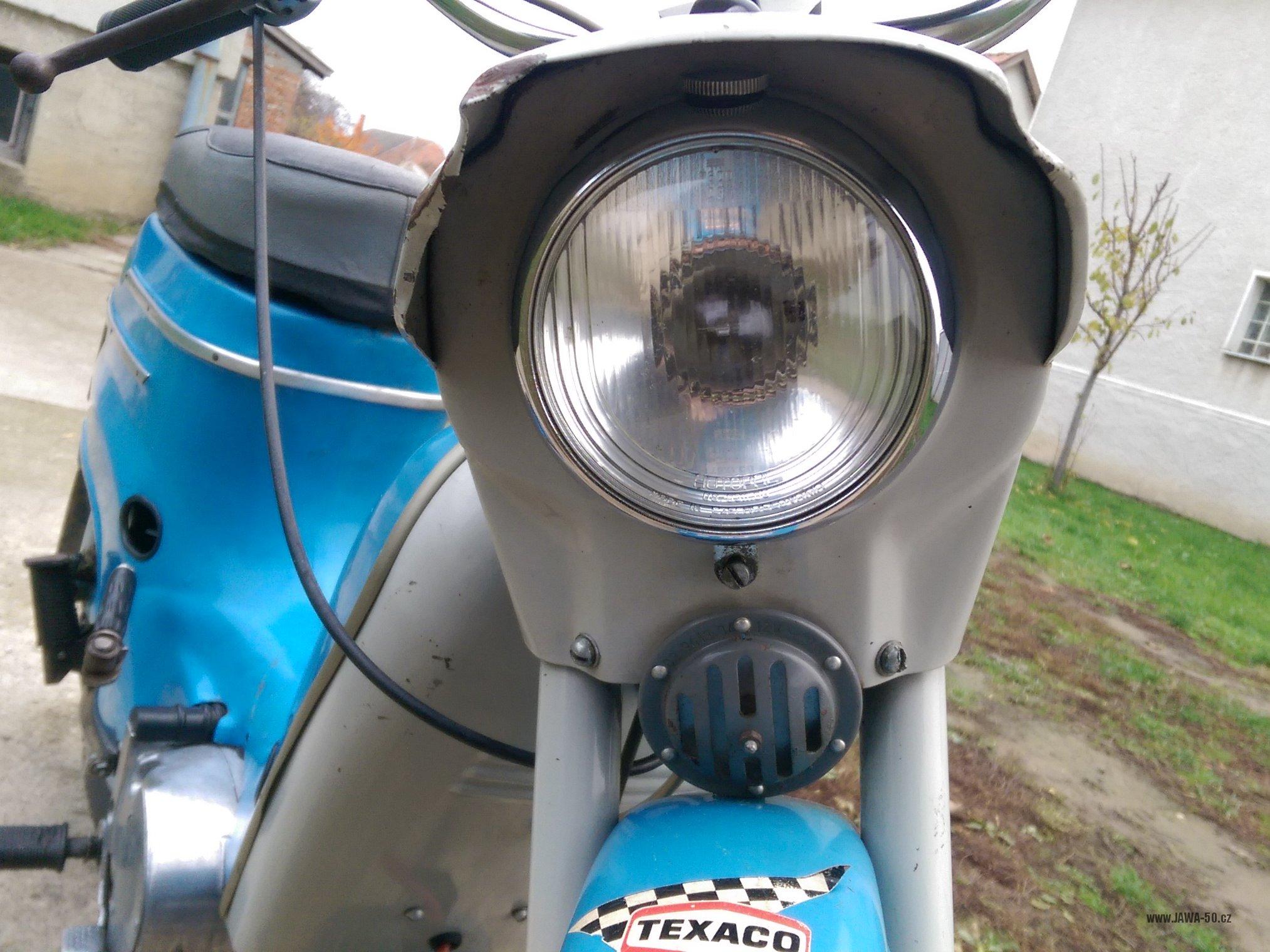

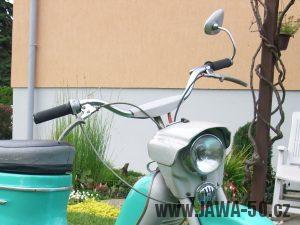

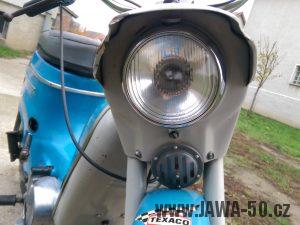

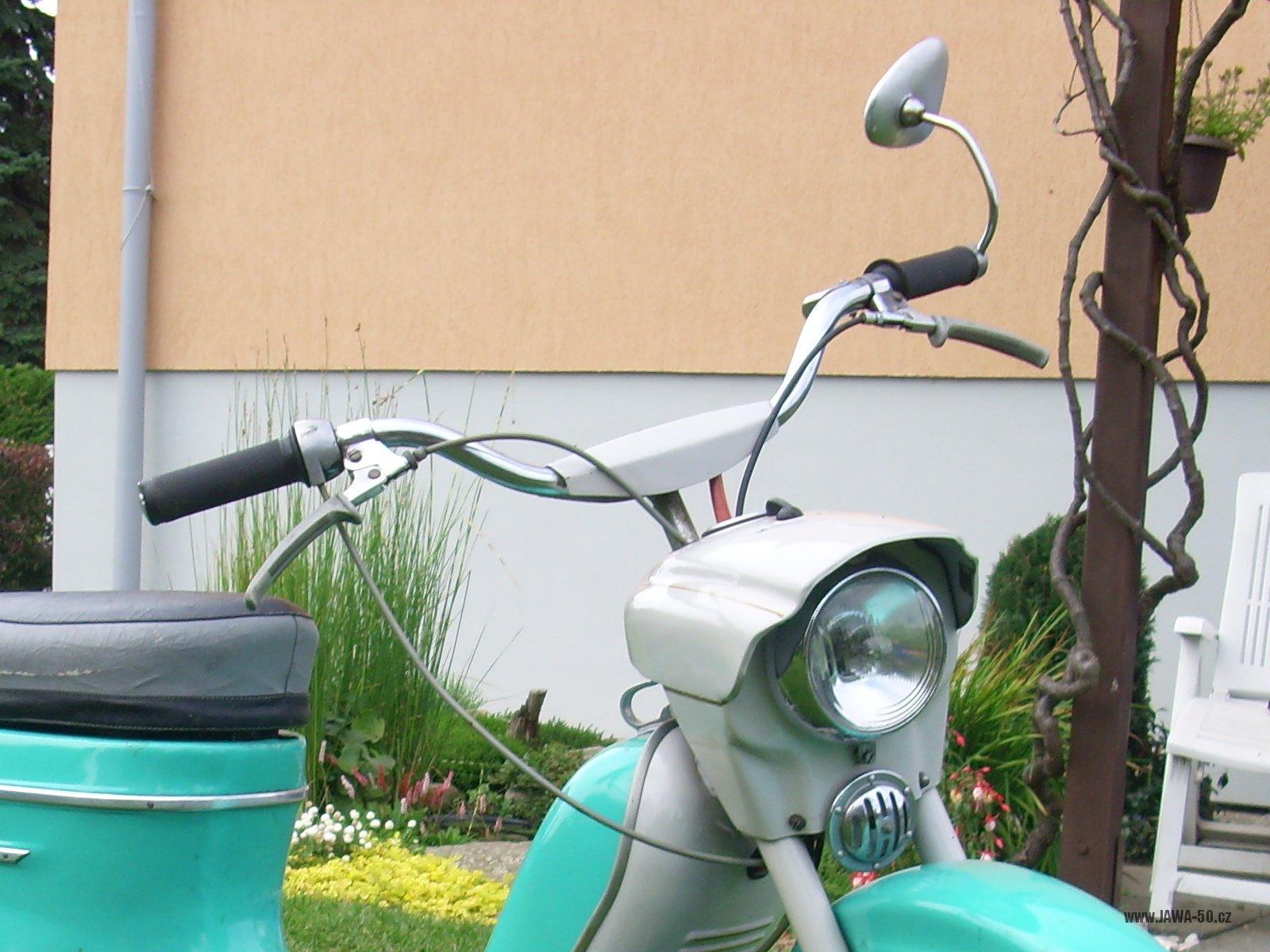

Nový 12V bzučák (klakson) místo původního 6V. Bzučák byl převzatý z Jawy 90 (SK-90) a měl v sobě integrovanou usměrňovací diodu, díky tomu byl ze zapojení elektroinstalace vypuštěn selenový usměrňovač. První kusy pionýrů měly v roce 1971 bzučáky s chromovanou mřížkou, zhruba od výrobního čísla 990 000 byla mřížka opět lakovaná šedou barvou.

Galerie zachovalých kusů 2. etapy:

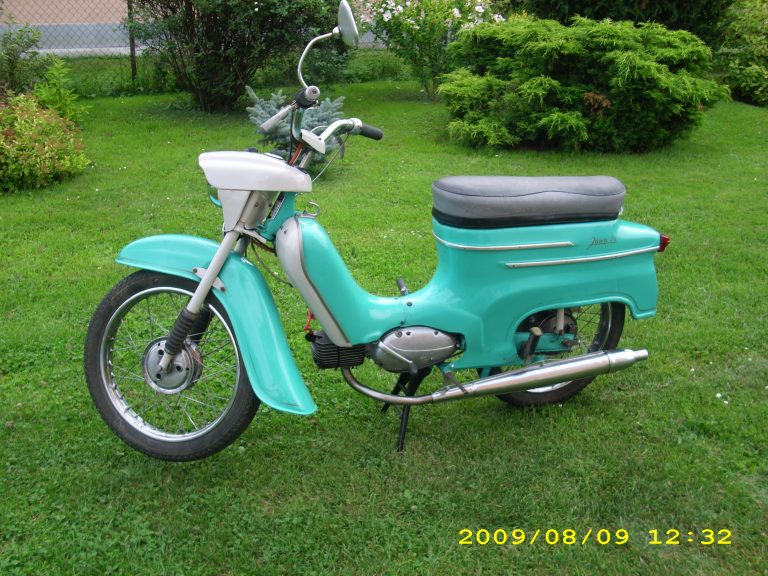

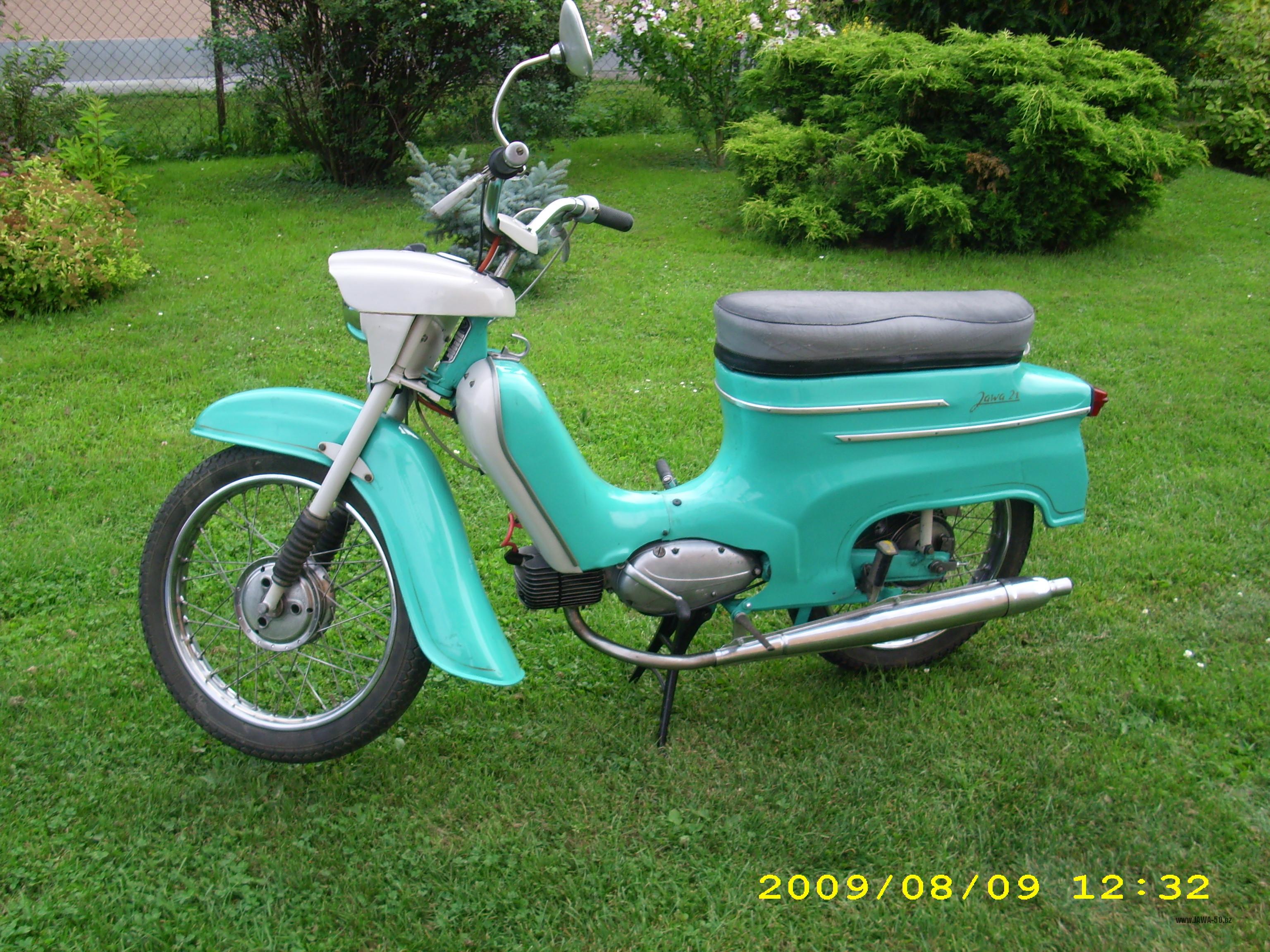

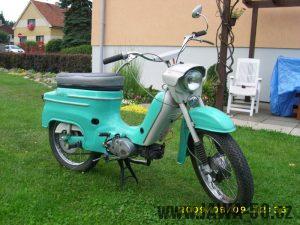

Jawa 50 typ 21 Sport (Pionýr) provedení 1969-1972Monografie: Jawa 21 Sport z roku 1971

Výrobní číslo: 9## ###


Etapa 3 (1972 – 1975)

V roce 1972 (cca od v.č.: 1 010 000):

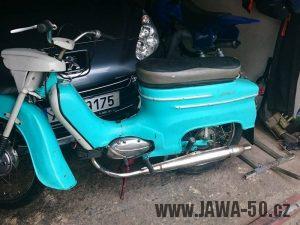

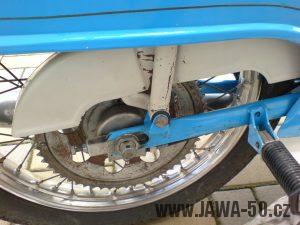

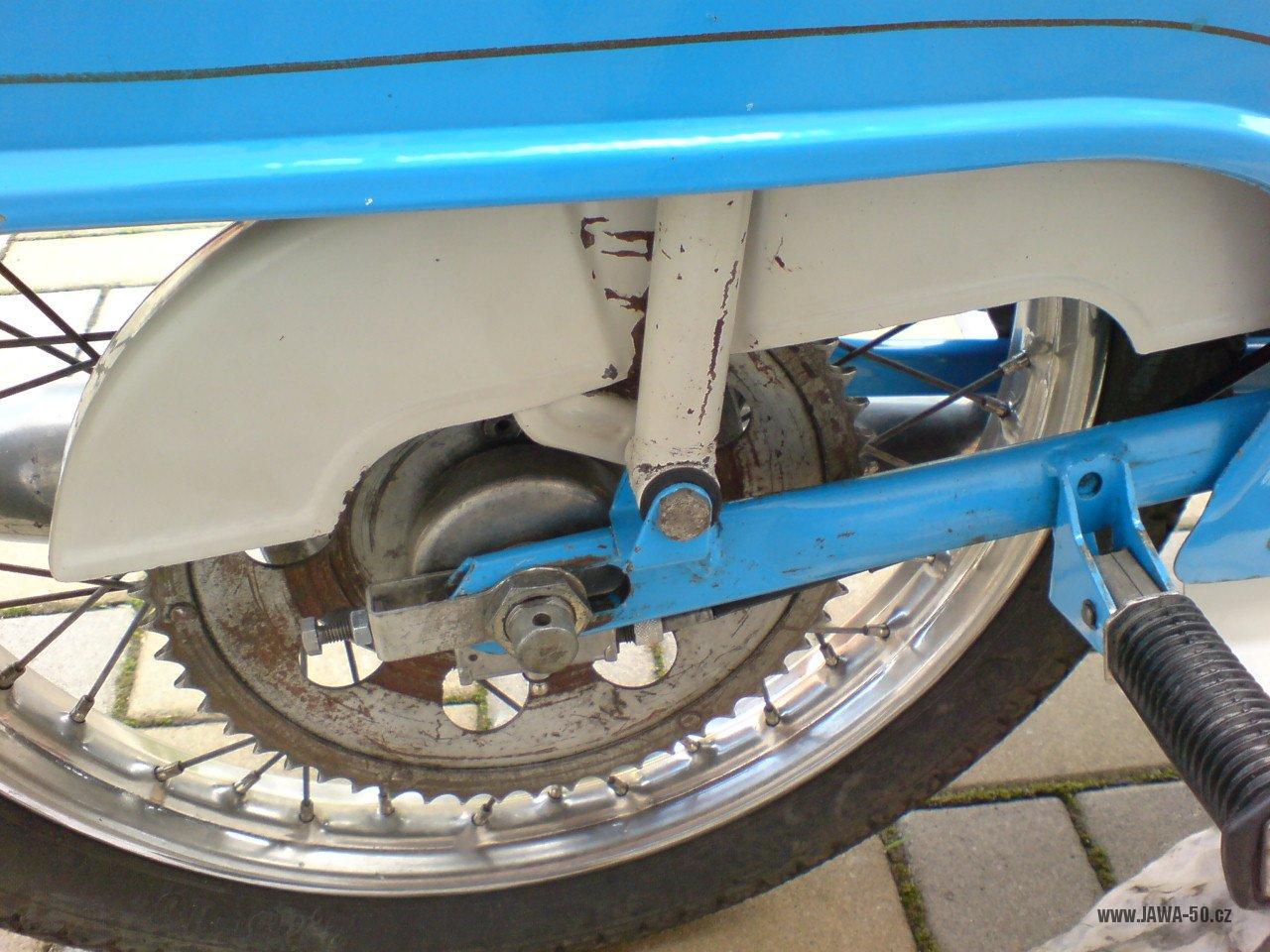

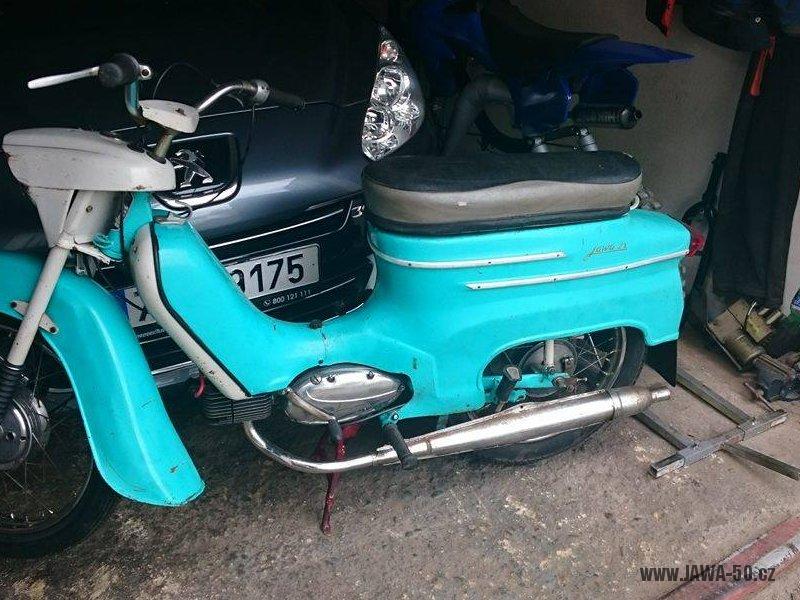

Nová zadní kyvná vidlice svařená ze slisovaných trubek namísto prolisovaných plechů. Zkrácení průchozího čepu řetězového kola („rozety“). Úprava hliníkového odlitku náhonu tachometru – malý nálitek vyrovnávající rozdíl šířky nové kyvné vidlice.

Pozměněná palivová nádrž s vnějším šroubením pro kohoutek Jikov.

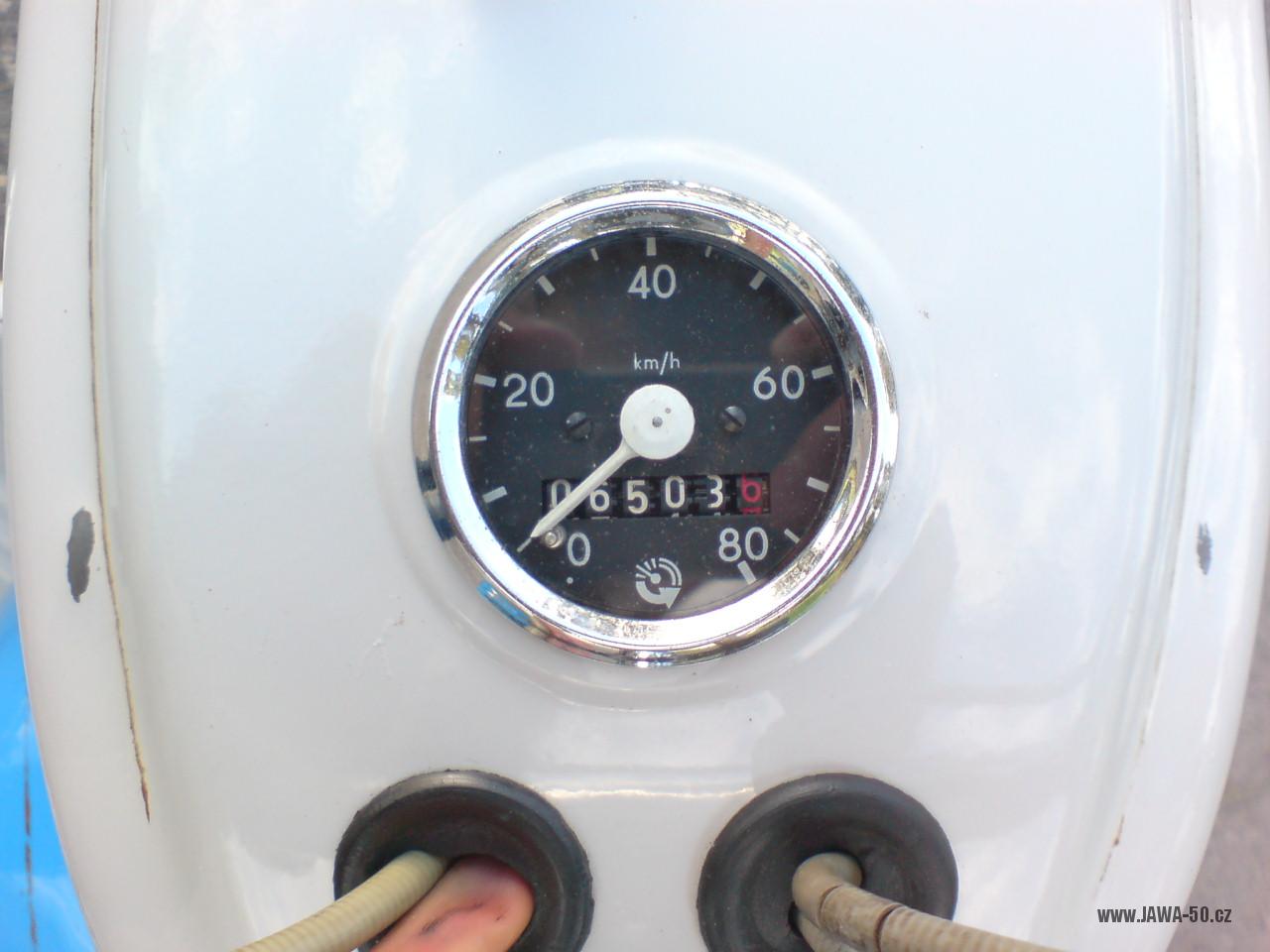

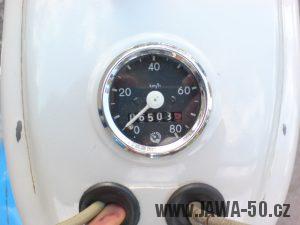

Nový tachometr východoněmeckého výrobce FER do 80 km/h s počítadlem do 99 999 km, viz Tachometr – změny ve výrobě (varianta 8).

Tachometr Jawa 50 (značka FER) - varianta 8 (značka FER)

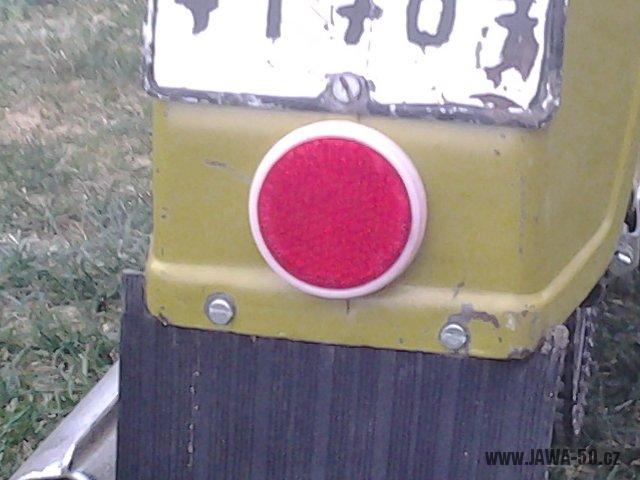

Plastová kulatá odrazka namísto oválné. Sériově od výroby montovaná zástěrka zadního blatníku.

Jawa 50 typ 21 Sport (Pionýr) - kulatá plastová odrazka

Kulatá plastová odrazka

V roce 1973 (cca od v.č.: 1 110 000):

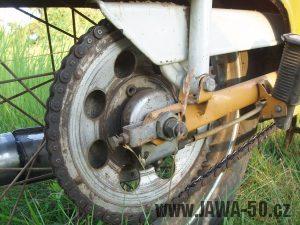

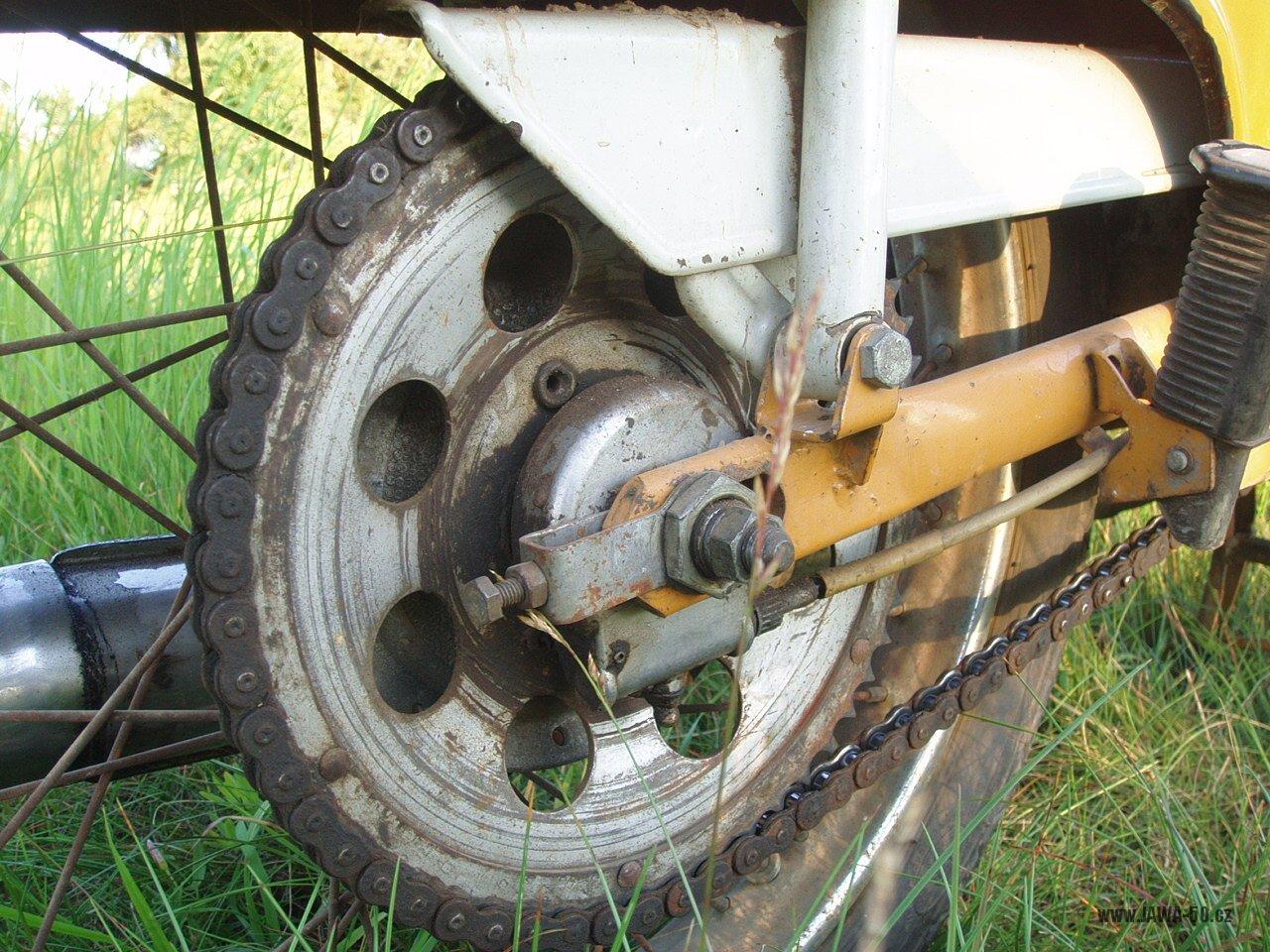

Nový delší kryt řetězu jednoduššího tvaru (na konci otevřený).

Jawa 50 typ 21 Sport (Pionýr) - nový tvar krytu řetězu

V roce 1973 (cca od v.č.: 1 149 673):

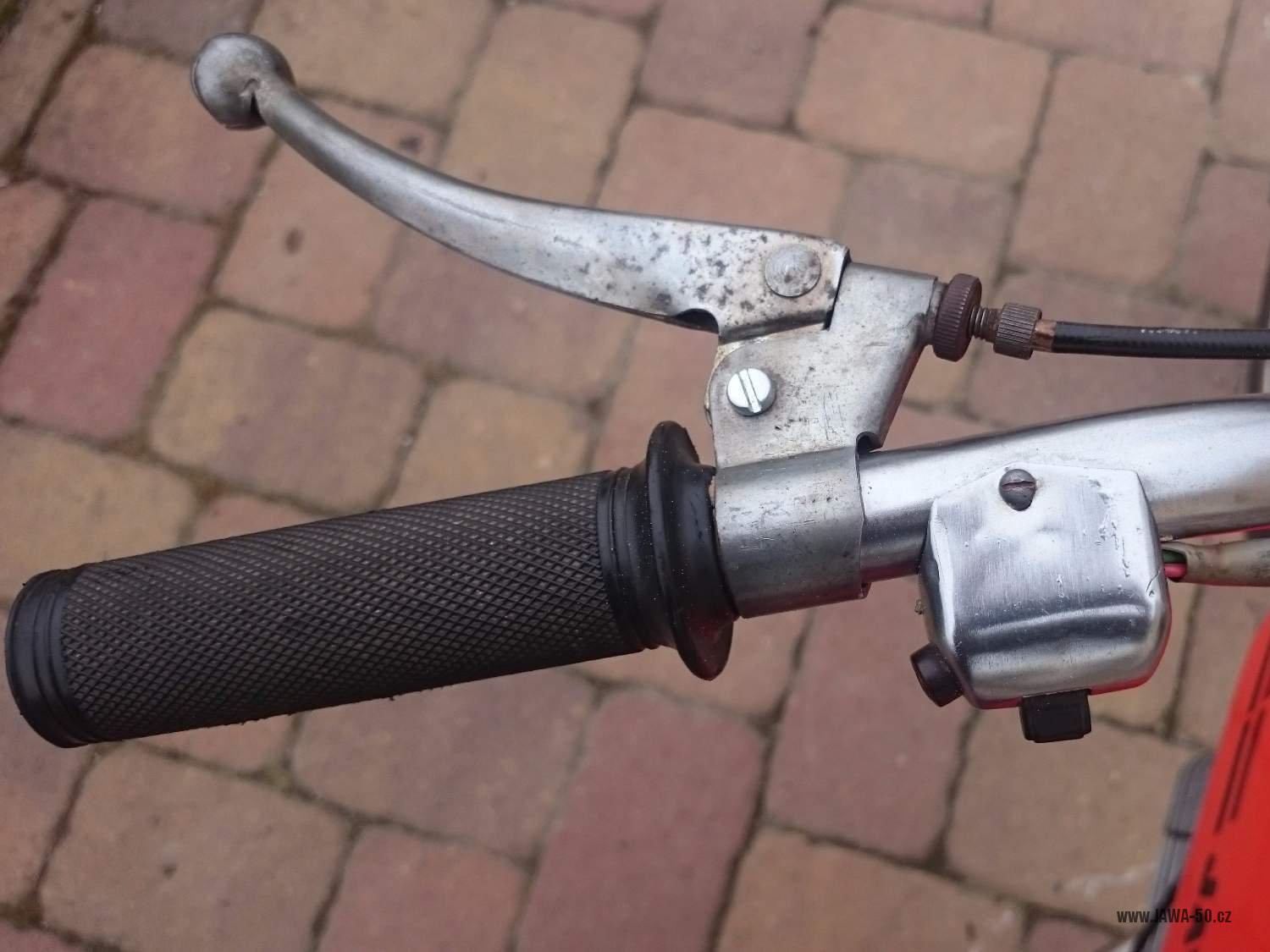

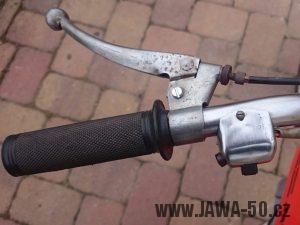

Ke konci roku 1973 se začaly montovat nové ovládací páčky řídítek (s kuličkami na koncích) vylisované z plechu a zinkované.

Řídítka motocyklu Jawa 50 s plechovýma ovládacíma páčkama

Pozinkované plechové páčky používané od konce roku 1973

V roce 1974 (cca od v.č.: 1 216 000):

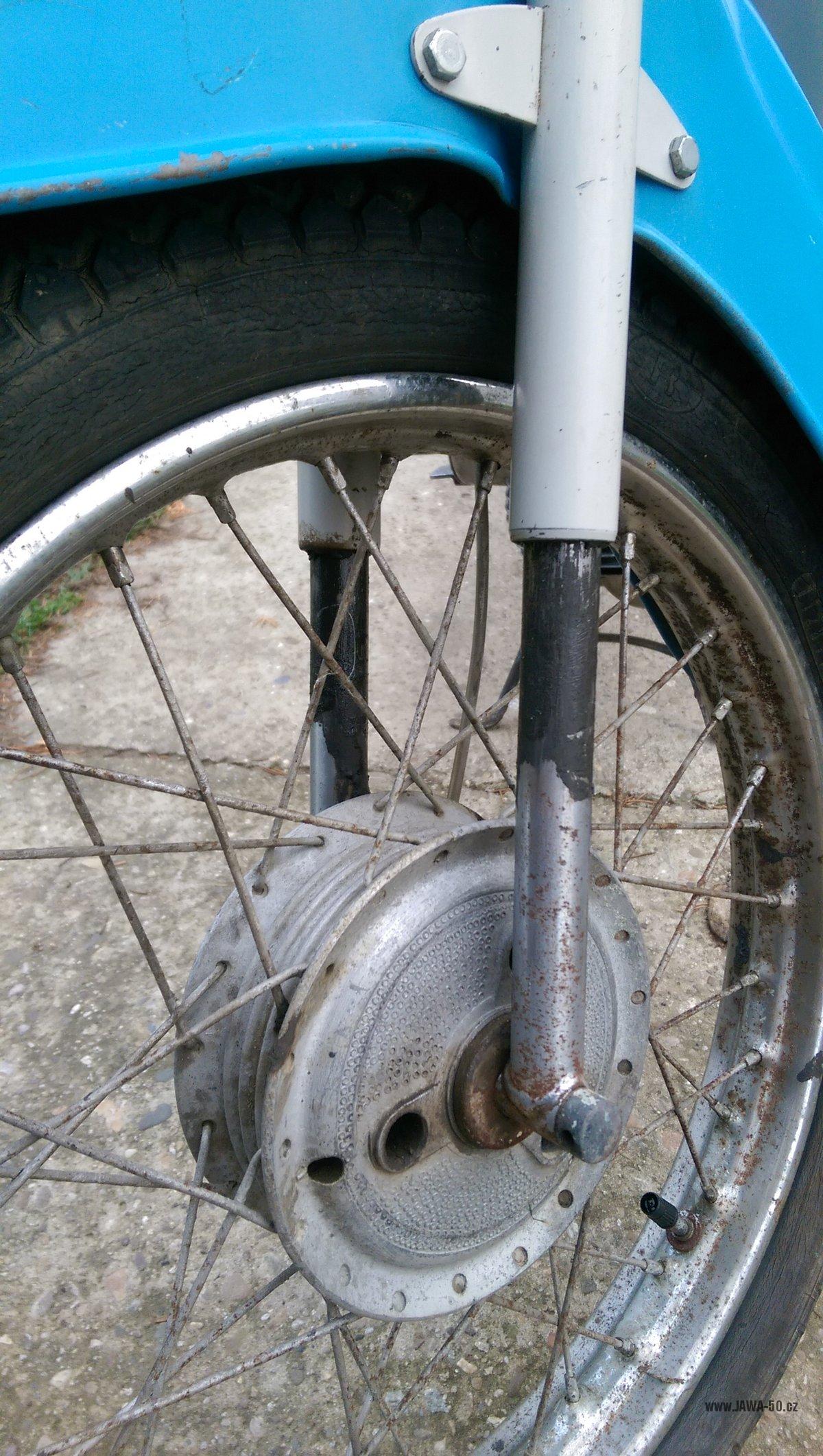

Nová přední vidlice bez krycích manžet (prachovek), namísto nich v každém rameni jedno plechové pouzdro s těsnícím o-kroužkem. Kluzáky s tvrdochromem na povrchu. Nosné trubky vidlice neměly na spodu soustružené osazení pro manžety.

Jawa 50 typ 21 Sport (Pionýr) z roku 1974 s novým typem přední vidlice bez krycích manžet

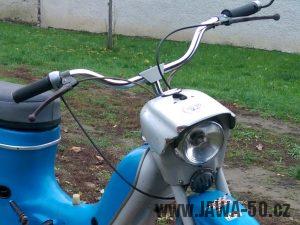

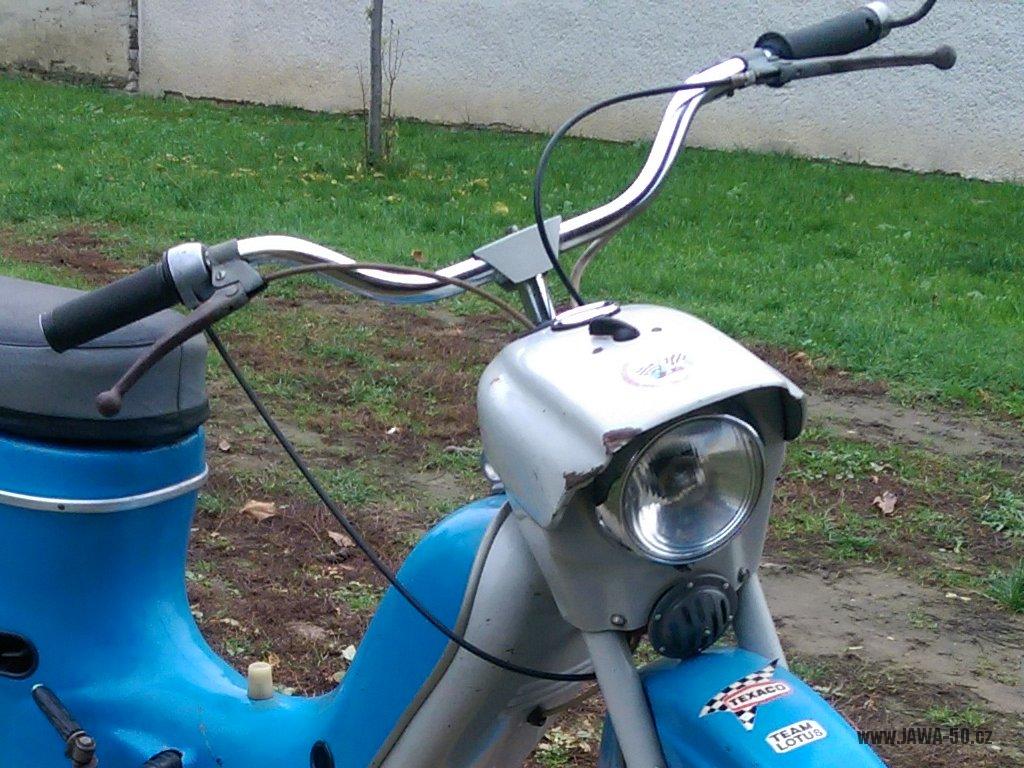

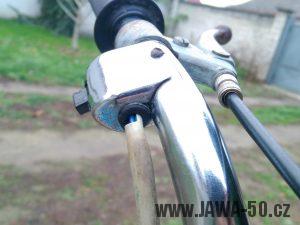

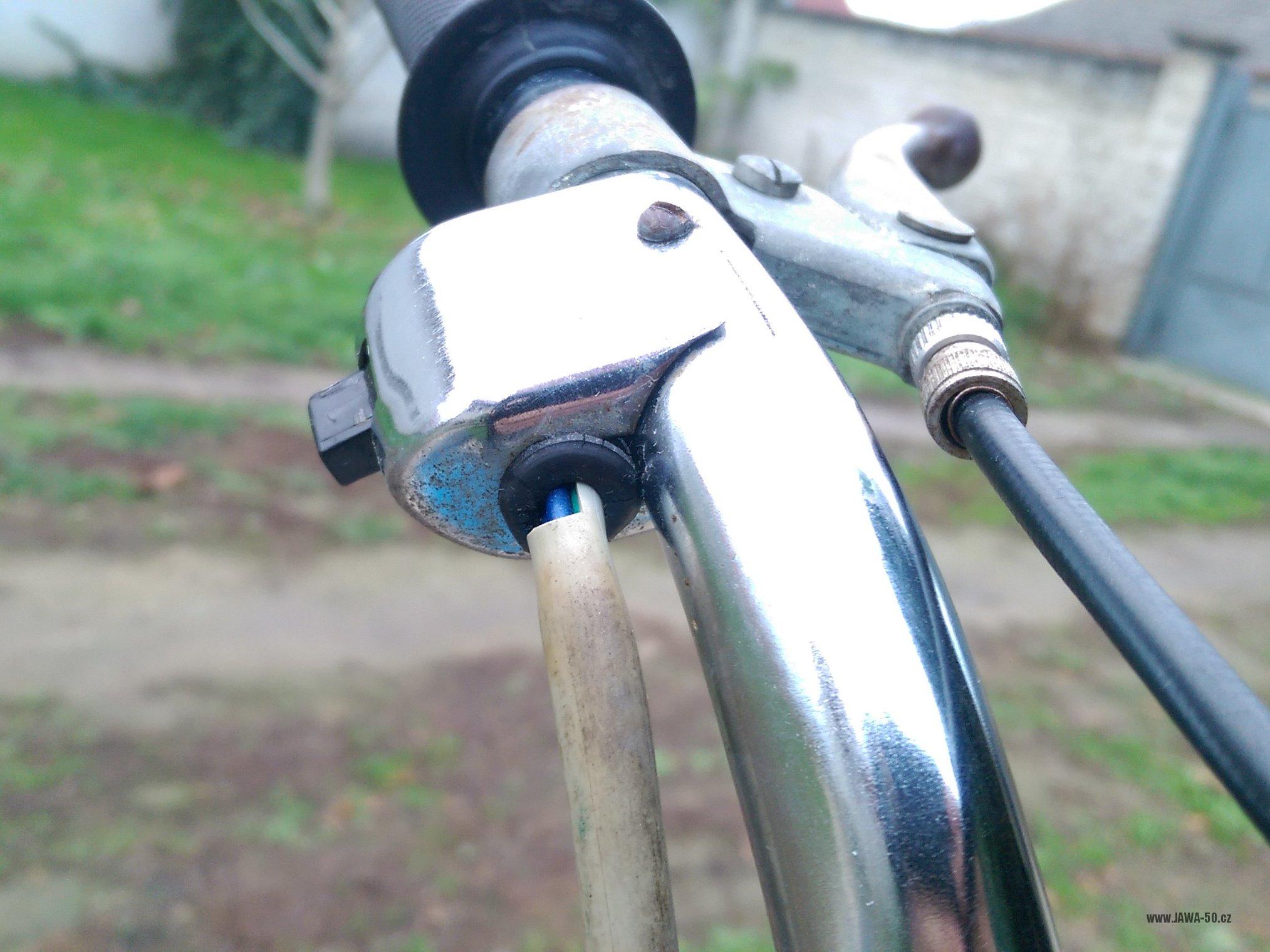

Nový tvar řídítek svařených s nosnou trubkou do tvaru „T“ s malým krycím plechem, viz Řídítka – změny ve výrobě (varianta 9). Držáky ovládacích páček a páčky z pozinkovaného plechu, viz poslední inovace v roce 1973. Kabeláž k přepínači světel vedená venkem, krytka přepínače světel s výřezem pro kabeláž na boku.

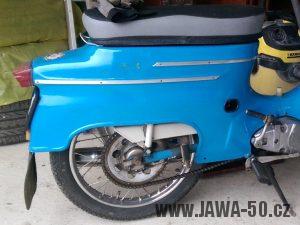

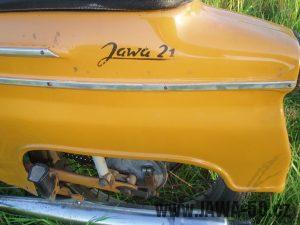

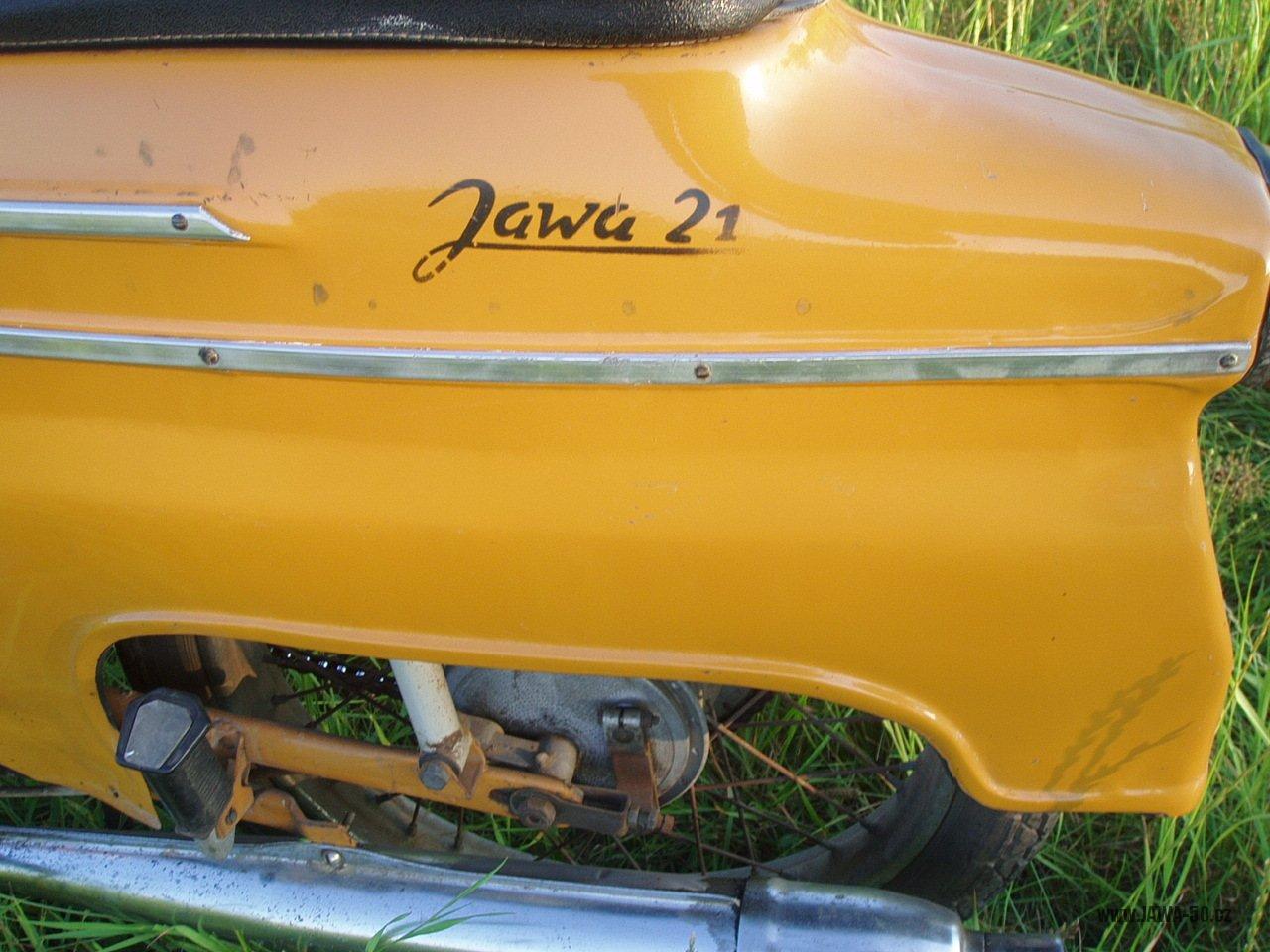

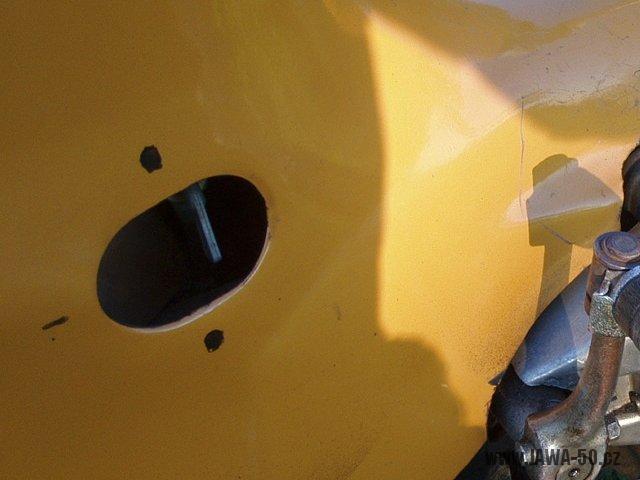

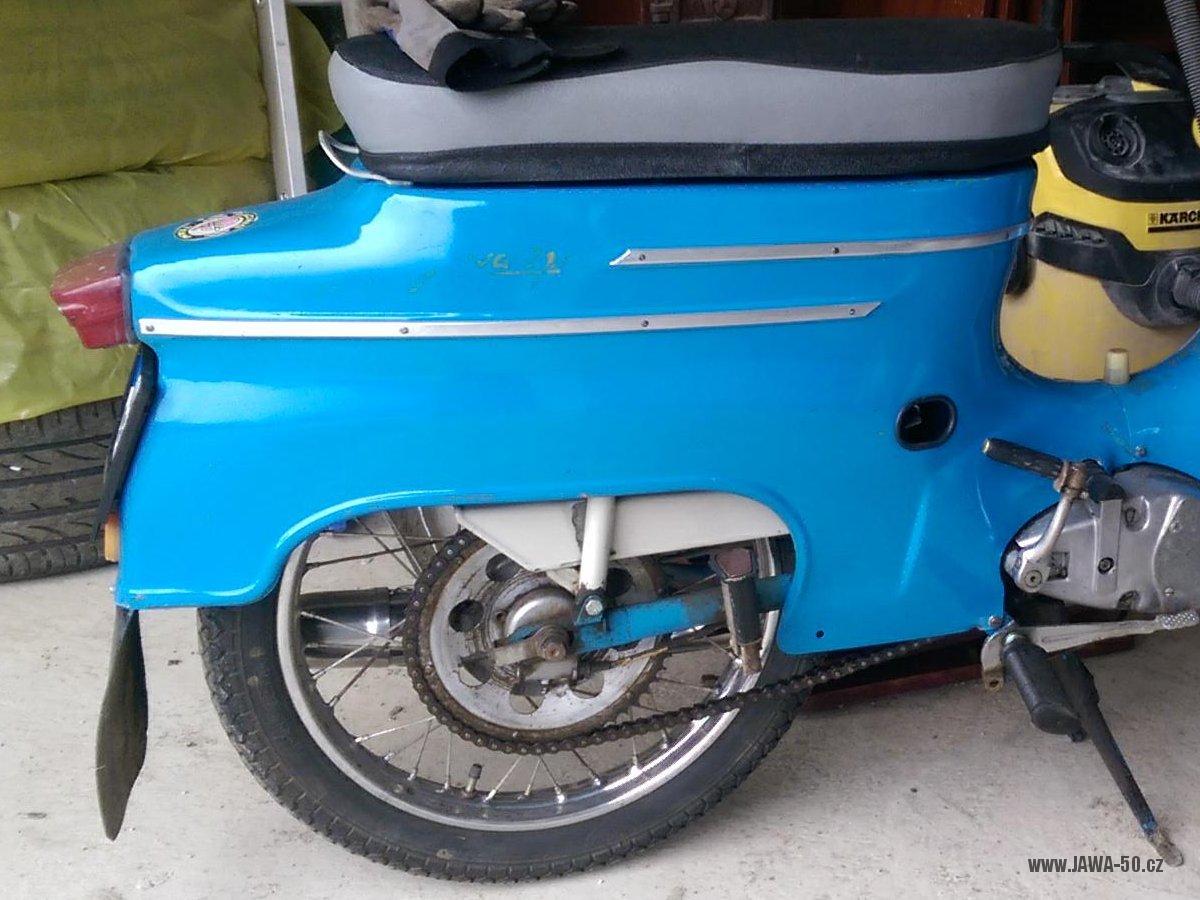

Lakované plechy přestaly být linkovány zlatou barvou. Zůstaly pouze (přes šablonu stříkané) nápisy Jawa 21 na zadním blatníku a piktogramy u palivového kohoutku. Pionýry v odstínech žluté měly nápisy stříkané černou barvou.

Řetězové kolo („rozeta“) nově s jedním ložiskem 6004 namísto dvou, upraveno osazení na průchozím čepu.

Všechna provedení pionýrů nově s 30W alternátorem (do té doby instalováno jen na vývozní verzi Jawa 23 Mustang). Úprava zapojení elektroinstalace.

Galerie zachovalých kusů 3. etapy:

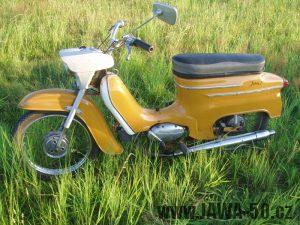

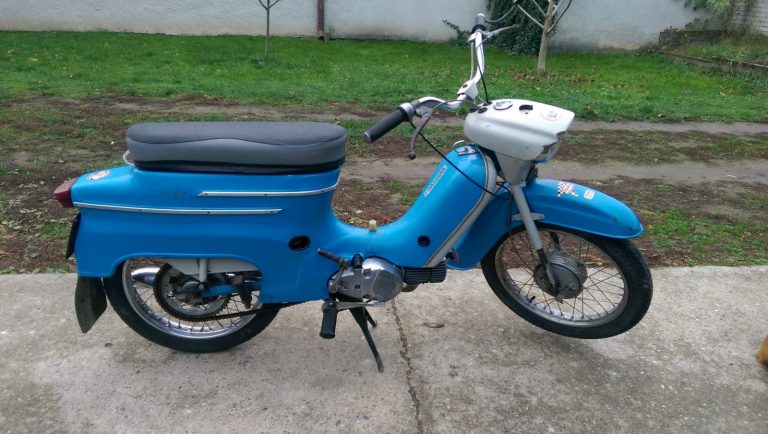

Jawa 50 typ 21 Sport (Pionýr) z roku 1974Monografie: Jawa 21 Sport z roku 1974

Výrobní číslo: 1 219 401

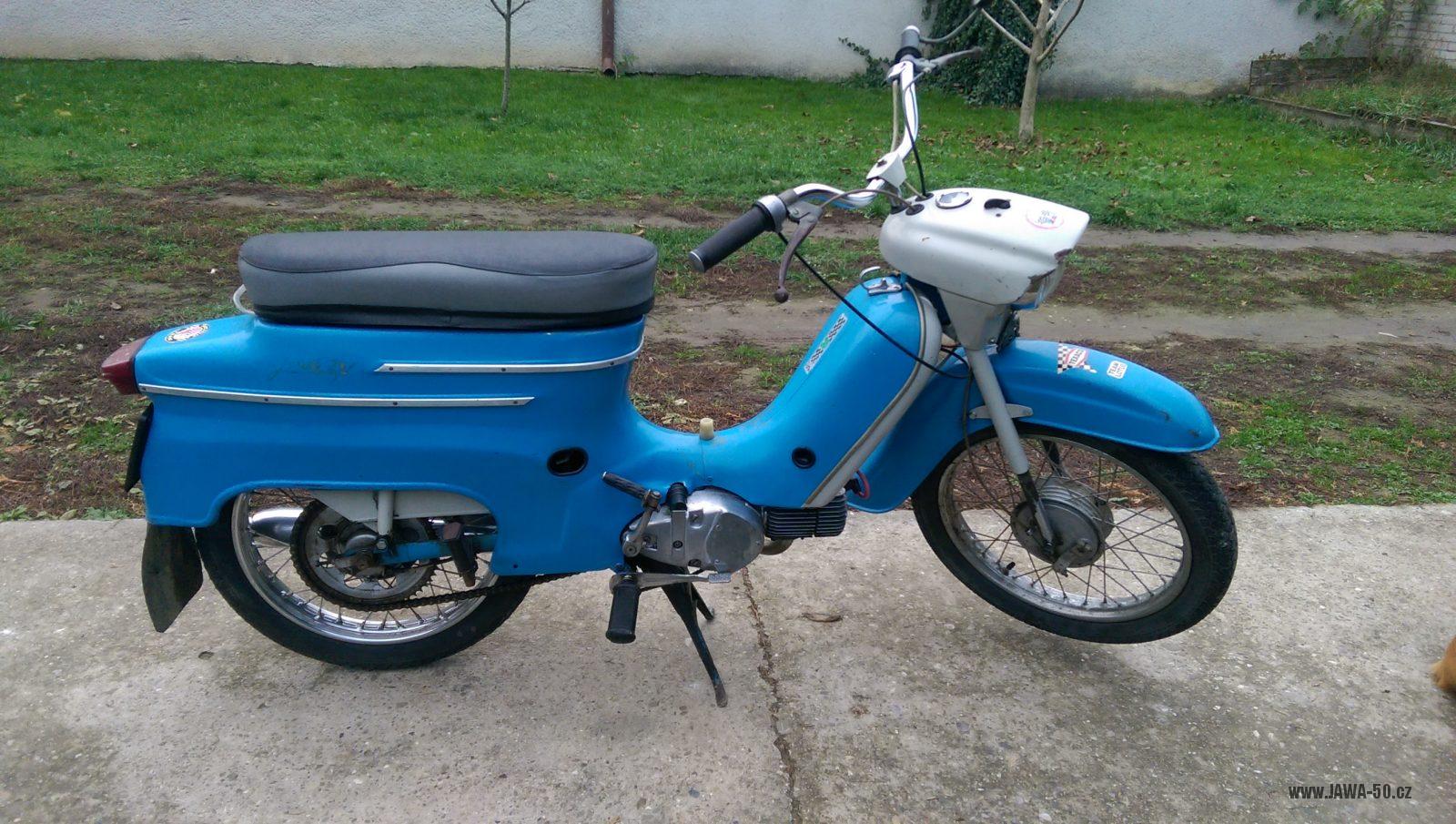

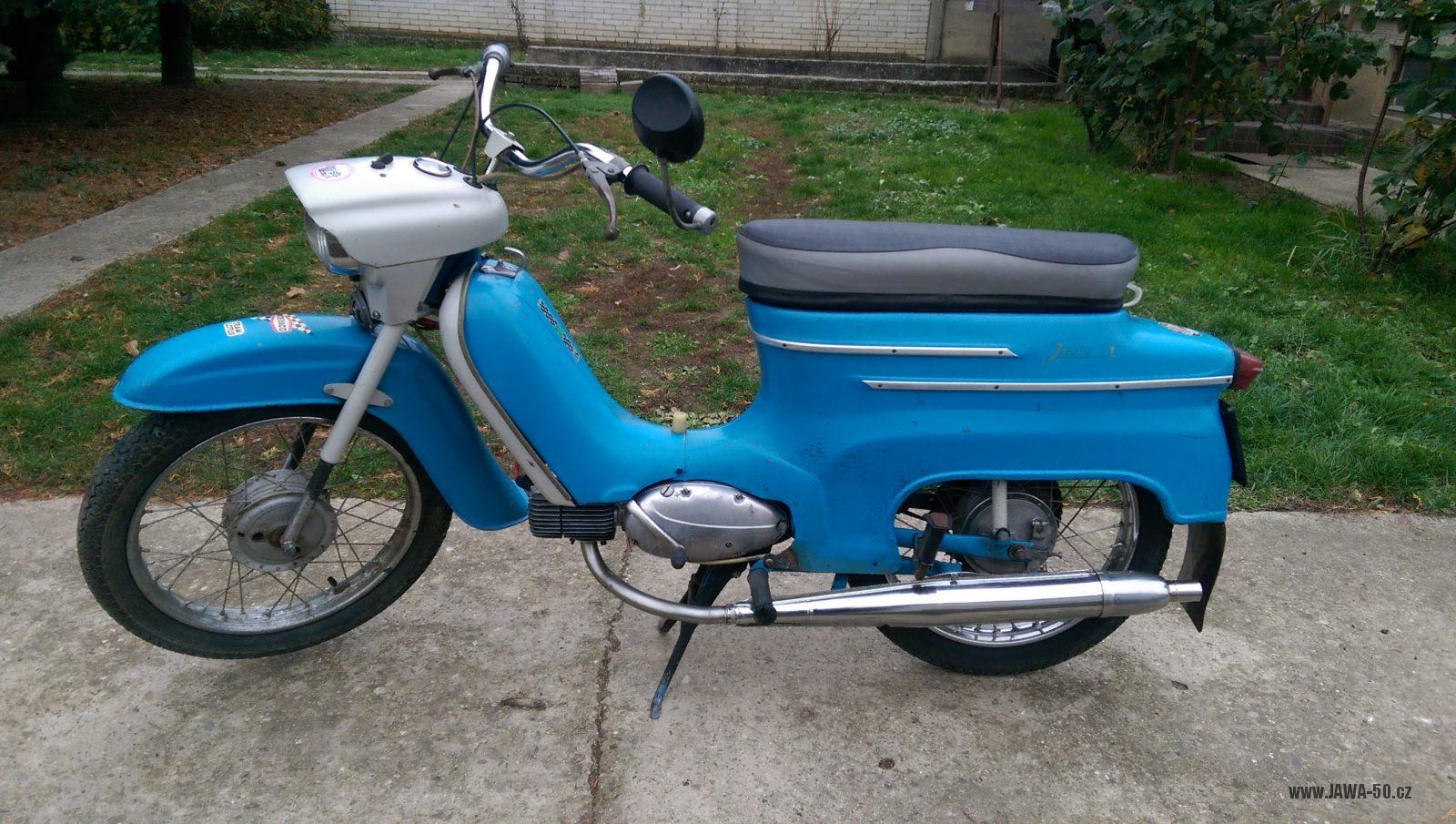

Motocykl Jawa 50 typ 21 Sport z roku 1974Monografie: Jawa 21 Sport z roku 1974

Výrobní číslo: 1 219 835


Etapa 4 (1975 – 1977)

V roce 1975 (cca od v.č.: 1 276 000):

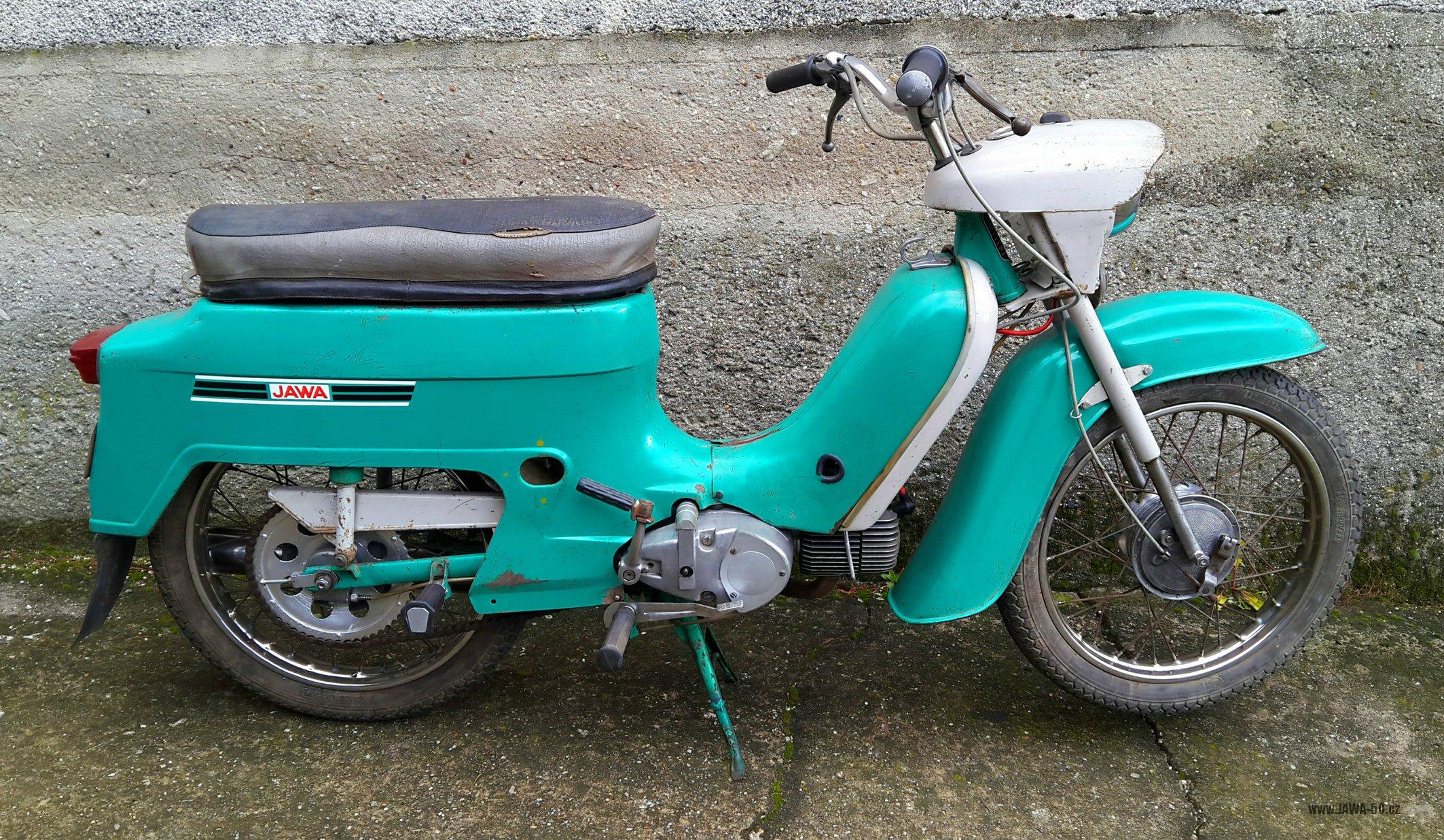

Po obnově lisovacích forem karoserie zjednodušen zadní blatník. Ten byl nově bez hliníkových lišt a zpevňovacích prolisů a byl tím pádem náchylnější k praskání.

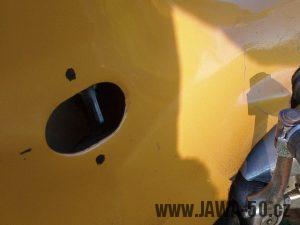

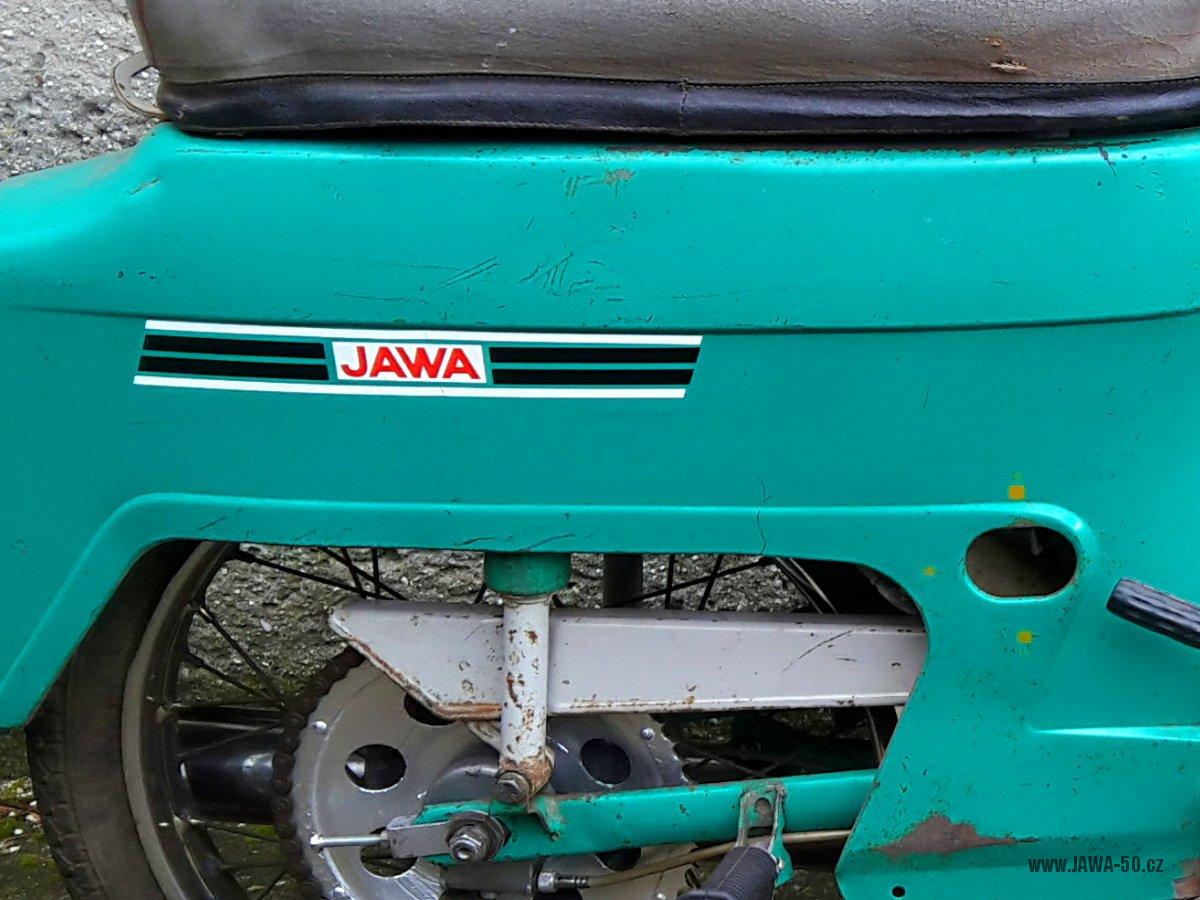

Již žádné okrasné linkování, pouze stříkané piktogramy u palivového kohoutku. Po stranách zadního blatníku nalepeny nálepky „Jawa“, původně určené na nerealizovanou výrobu motocyklu Jawa VM238 Mistral. Nálepky se používaly na této etapě zhruba do konce roku 1976.

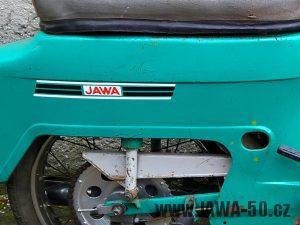

Jawa 50 typ 21 Sport (Pionýr) z roku 1976 - nálepka na zadním blatníku

Nálepka a piktogramy u palivového kohoutku

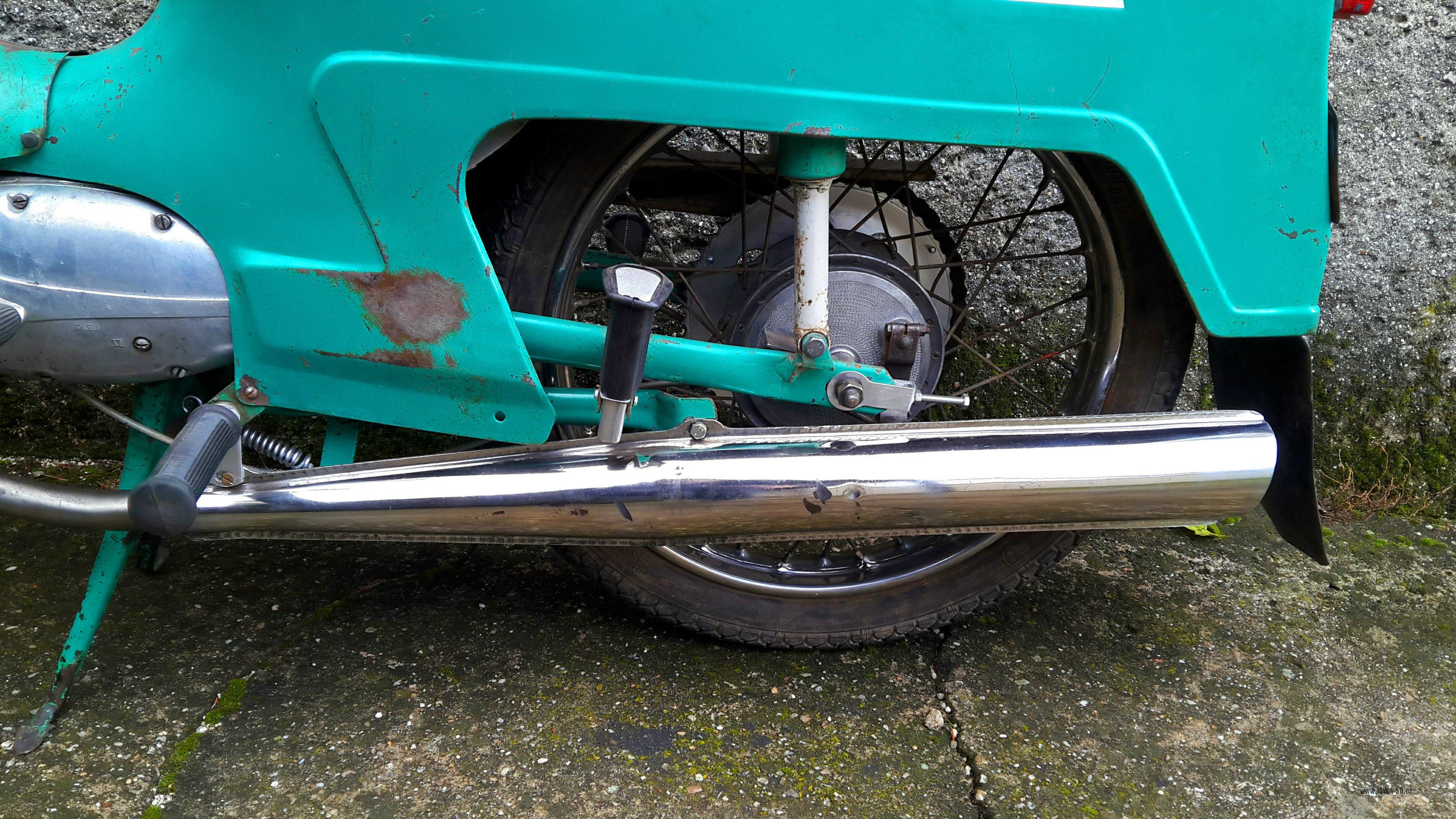

Nový výfuk jednoduššího tvaru s otevřeným koncem (= míň vyráběných součástí), viz Výfuk – změny ve výrobě (varianta 5).

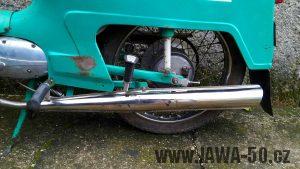

Jawa 50 typ 21 Sport (Pionýr) z roku 1976 - nový tvar tlumiče výfuku

Nový tvar tlumiče výfuku

Přední vidlice svařena se spodním dílem nosníku (s tzv. „brýlemi“) do jednoho kusu.

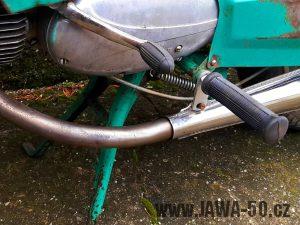

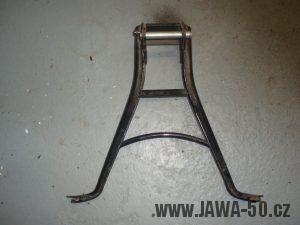

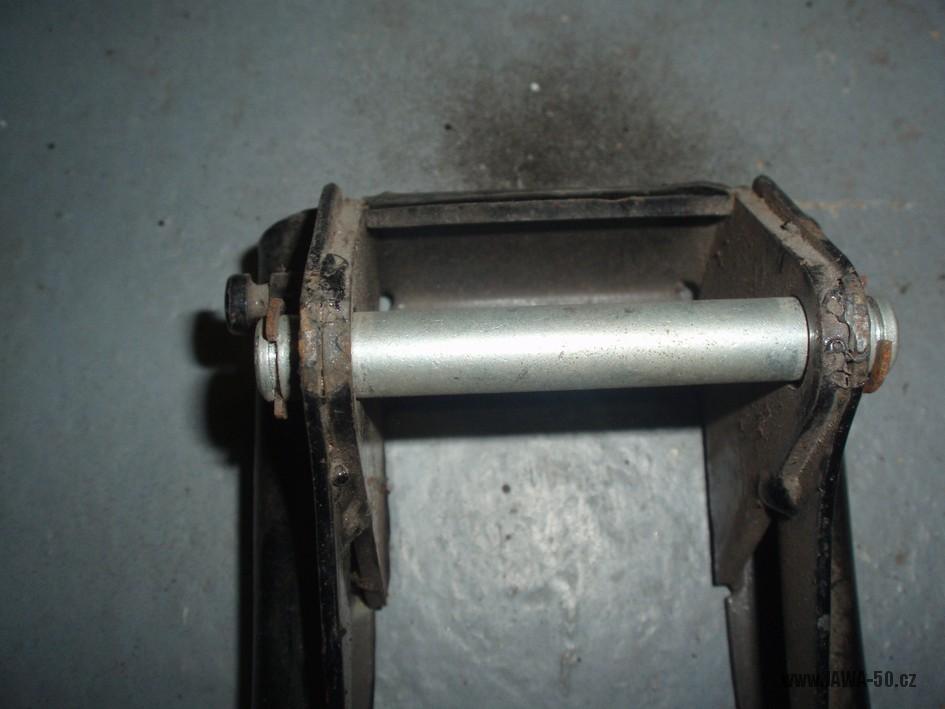

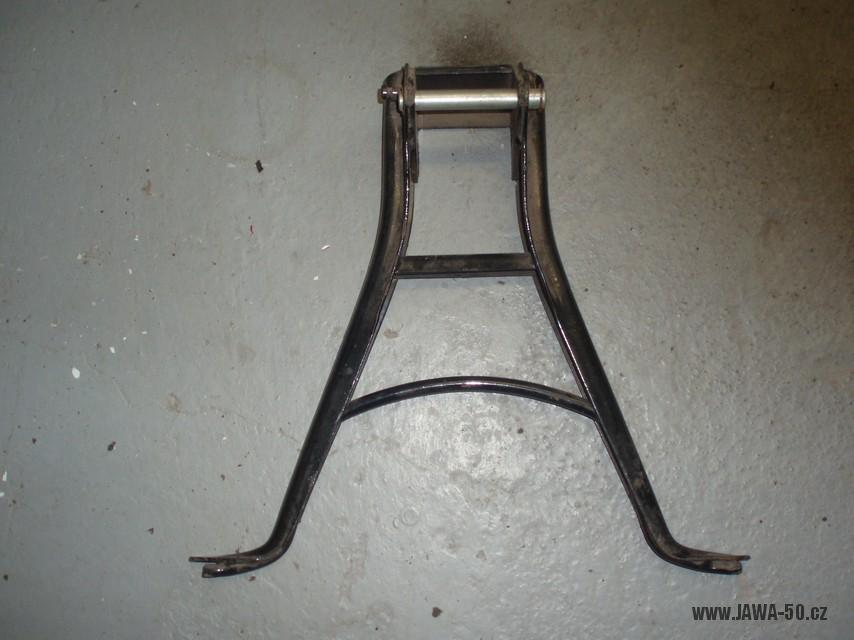

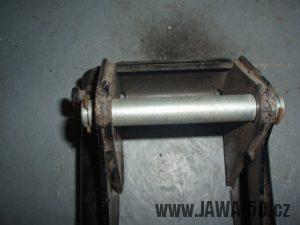

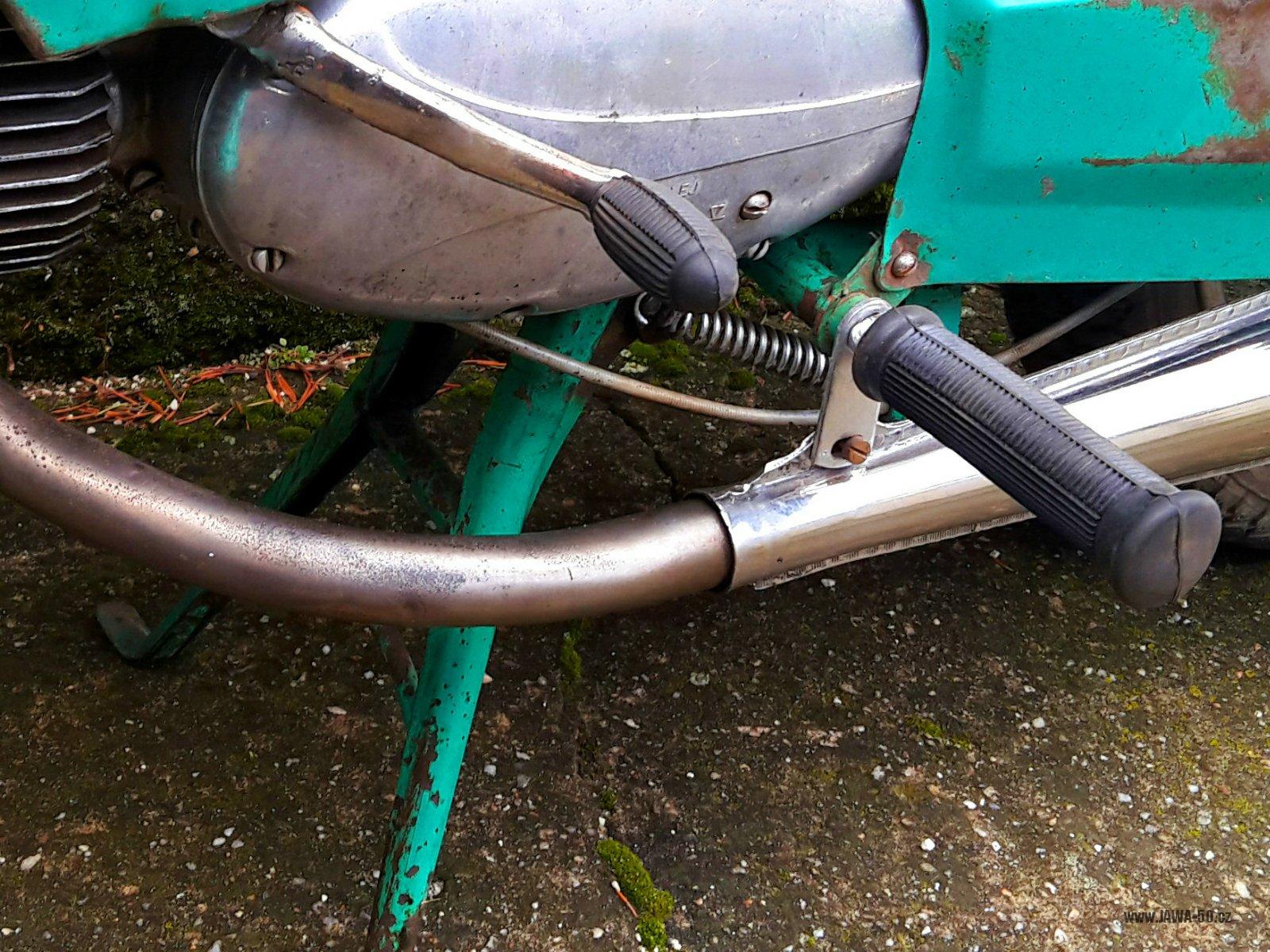

Úprava nosníku stupaček (tzv. „kříže“). Plechový doraz stojanu (navařený na nosné trubce výfuku) posunut směrem dopředu a vratná pružina stojanu nově natažená mezi ním a kolíkem přivařeným zboku na stojan. Plechový doraz na novém místě už neplnil svou původní funkci a stojan při sklápění třískal o výfuk. Cílem bylo snížit náklady na výrobu dvou soustružených šroubů, na kterých stojan držel. Trojúhelníkový plech (původní závěs pružiny) se do drážky mezi bloky motoru vkládal nadále.

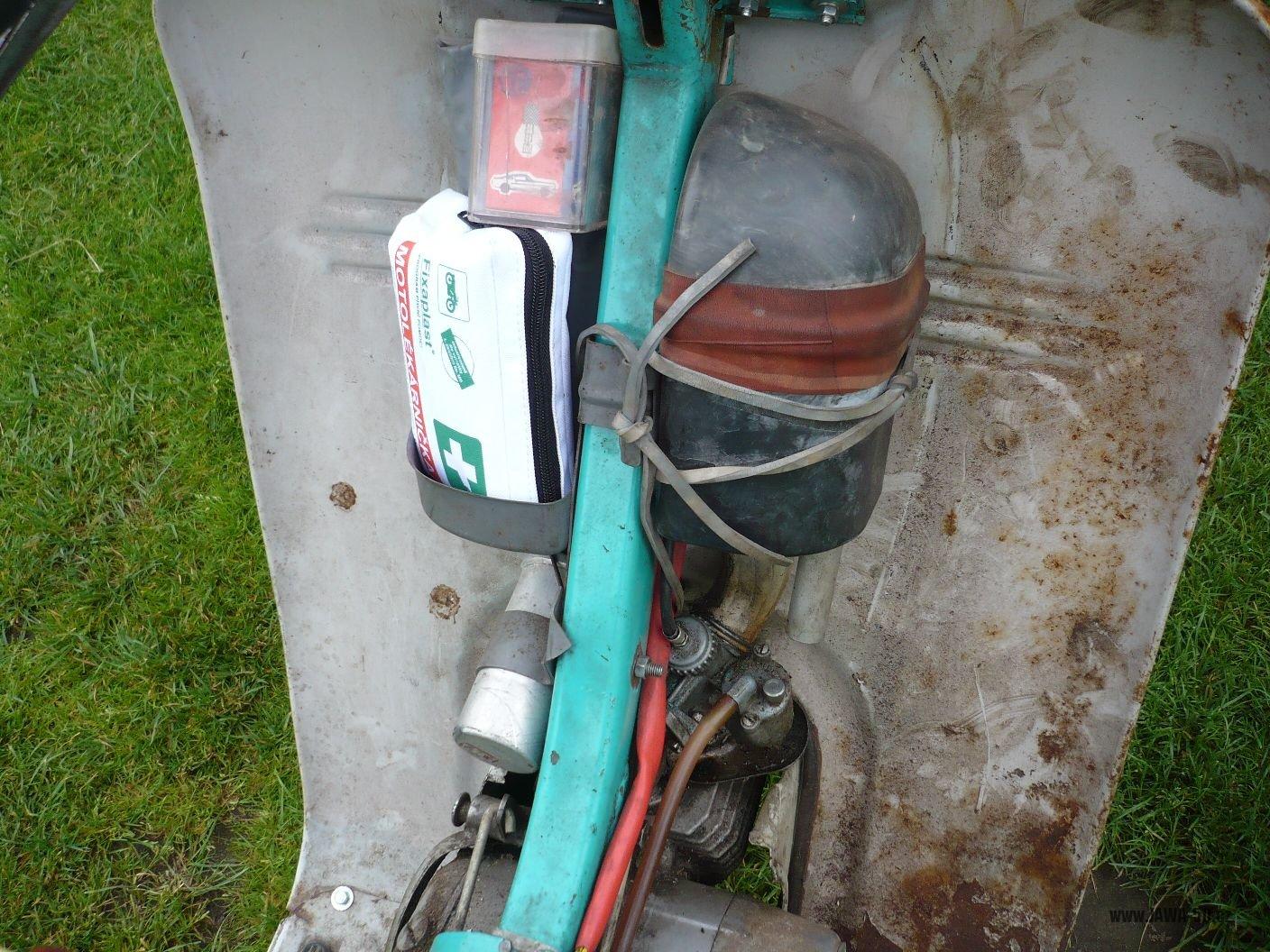

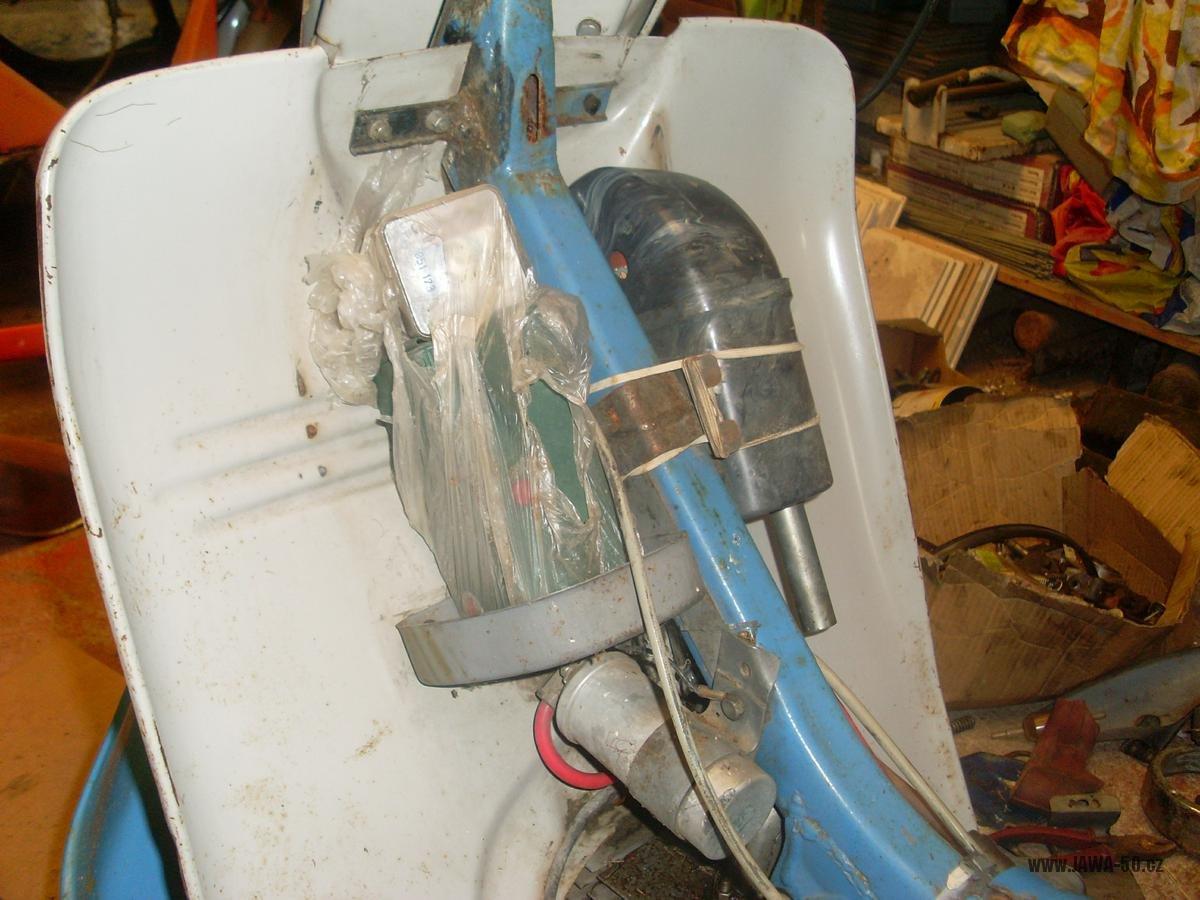

Plechový držák povinné výbavy přišroubovaný na rámu pod krytem nad motorem (vedle vzduchového filtru).

V roce 1977 (cca od v.č.: 1 394 000) :

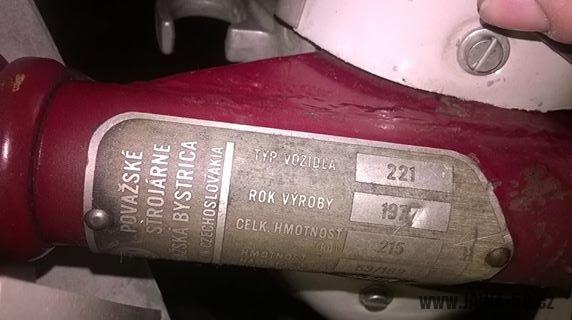

Nový formát výrobního štítku s novým typovým značením 221.

Na zadním blatníku (přes šablonu) stříkané nápisy Jawa.

Galerie zachovalých kusů 4. etapy:

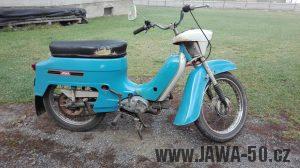

Jawa 50 typ 21 Sport (Pionýr) - čtvrtá etapa z roku 1975Monografie: Jawa 21 Sport z roku 1975

Výrobní číslo: 1 295 067

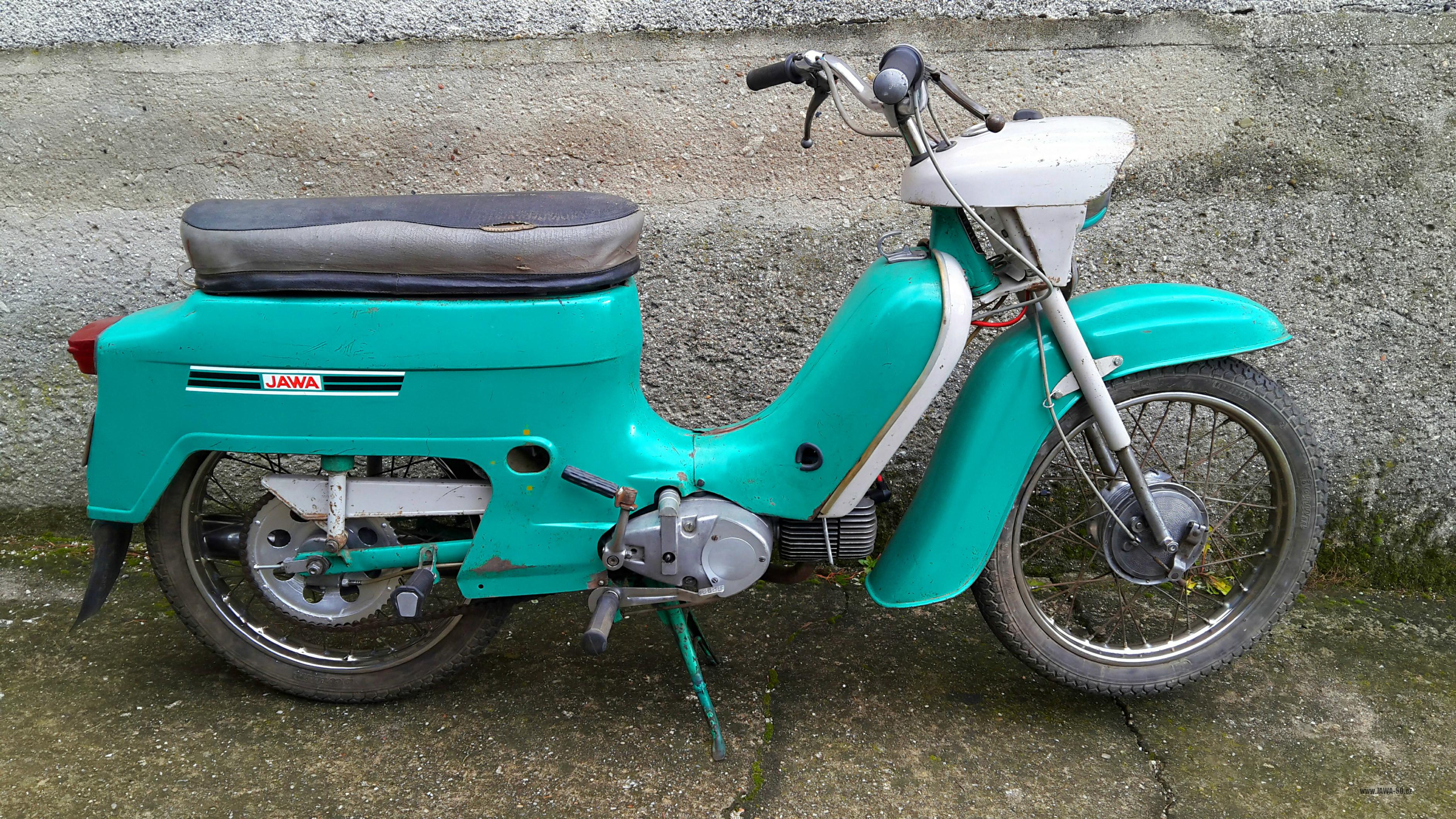

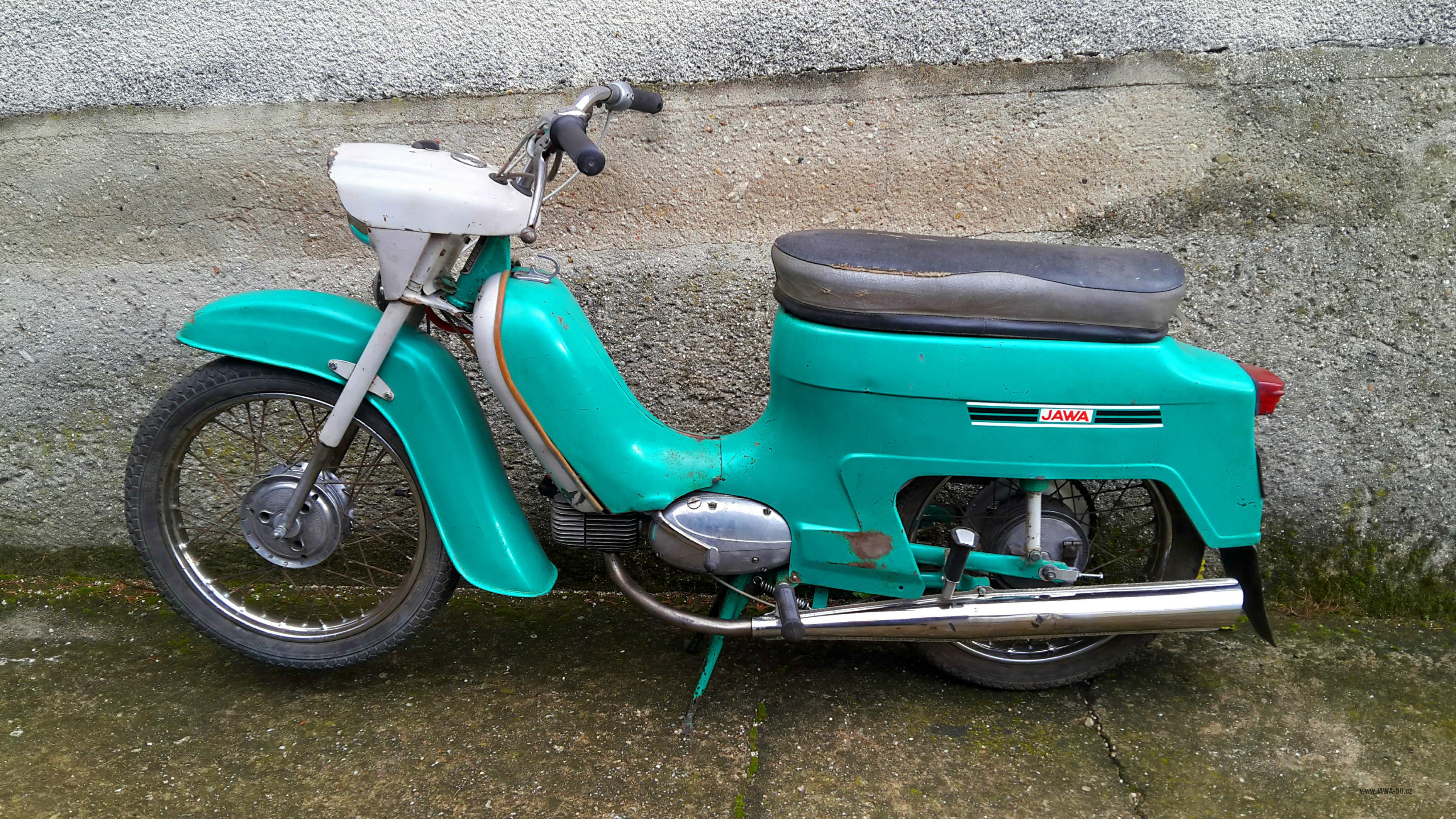

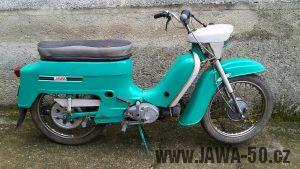

Motocykl Jawa 21 Sport (Pionýr) z roku 1976 (čtvrtá etapa)Monografie: Jawa 21 Sport z roku 1976

Výrobní číslo: 1 335 786

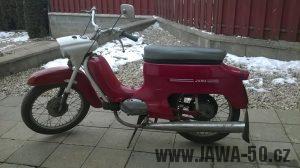

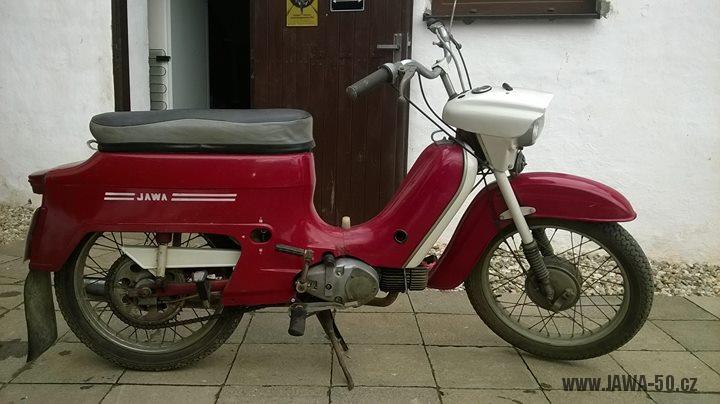

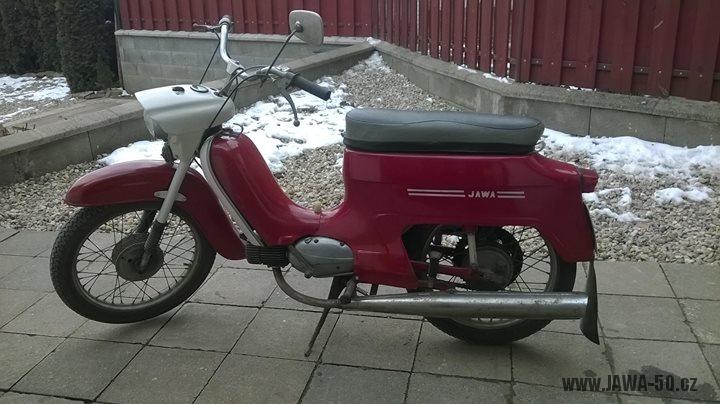

Motocykl Jawa 221 Pionýr z roku 1977, poslední vyráběné provedeníMonografie: Jawa 21 Sport z roku 1977

Výrobní číslo: 1 394 928
