Monografie: exportní Jawa 05 Stanard z roku 1965

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 19.12.2017

Typické prvky tohoto provedení:

Exportní provedení pro (východní) Německo. Popruh přes sedadlo, používaný jen na vývozních kusech. Šroub uchycení nádrže je nahrazen závitem navařeným zespoda do rámu. Fotky na konci galerie.

Použitý nosič zavazadel byl původně určený pro Simson Schwalbe.

Údaje
Typ: Jawa 05 Standard
Datum výroby: XX/1965
Výrobní číslo: 625783
Odstín: ČSN 8850 „červeň višňová tmavá“ + ČSN 1089 „šeď hedvábná“

Netradiční uchycení nádrže

Kvůli přísným požadavkům zahraničních odběratelů upraveno uchycení. Zákazníci si nepřáli průchozí díru v rámu, místo toho byl závit zavařen jen zespoda do rámu.

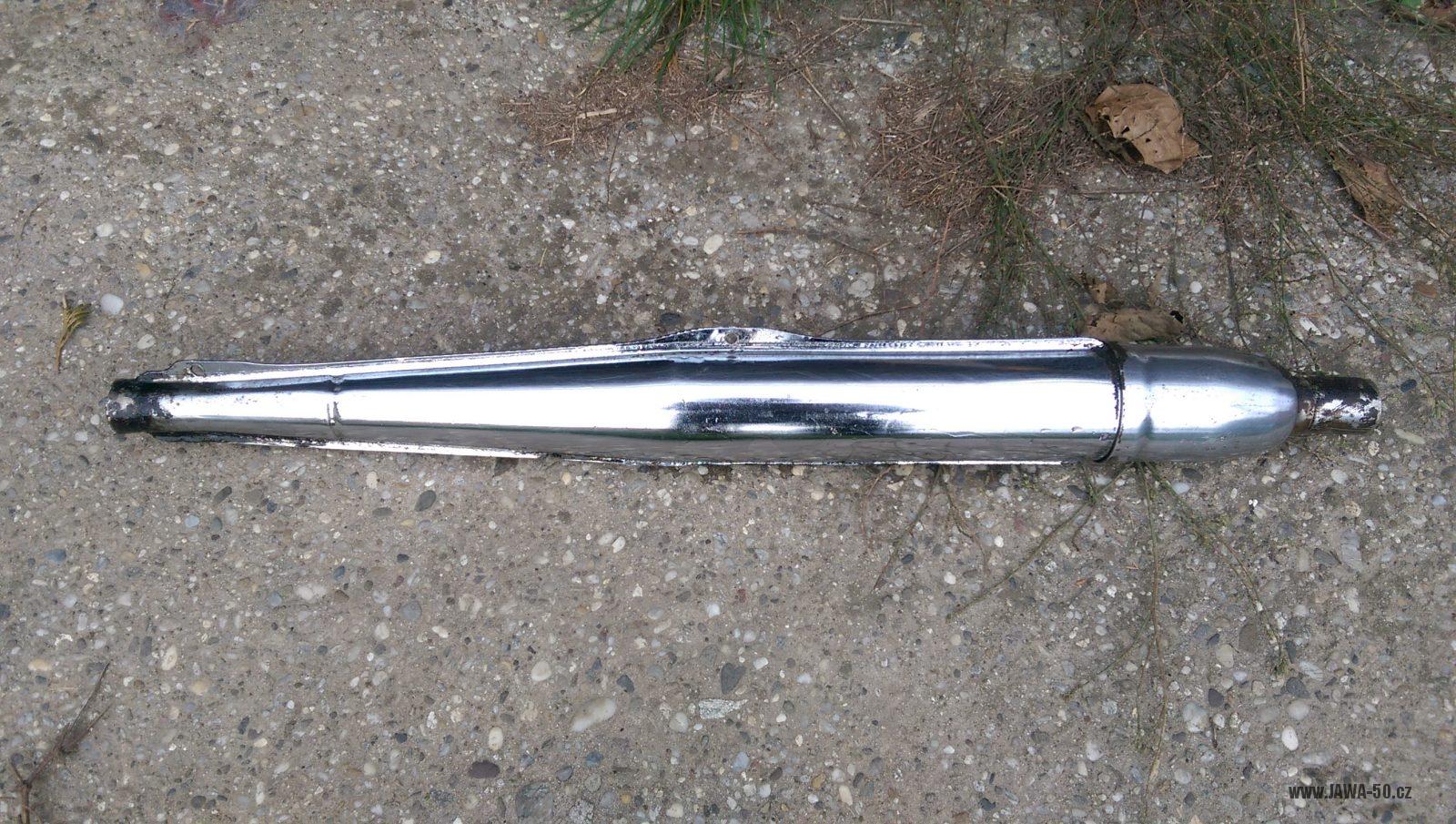

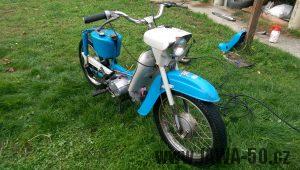

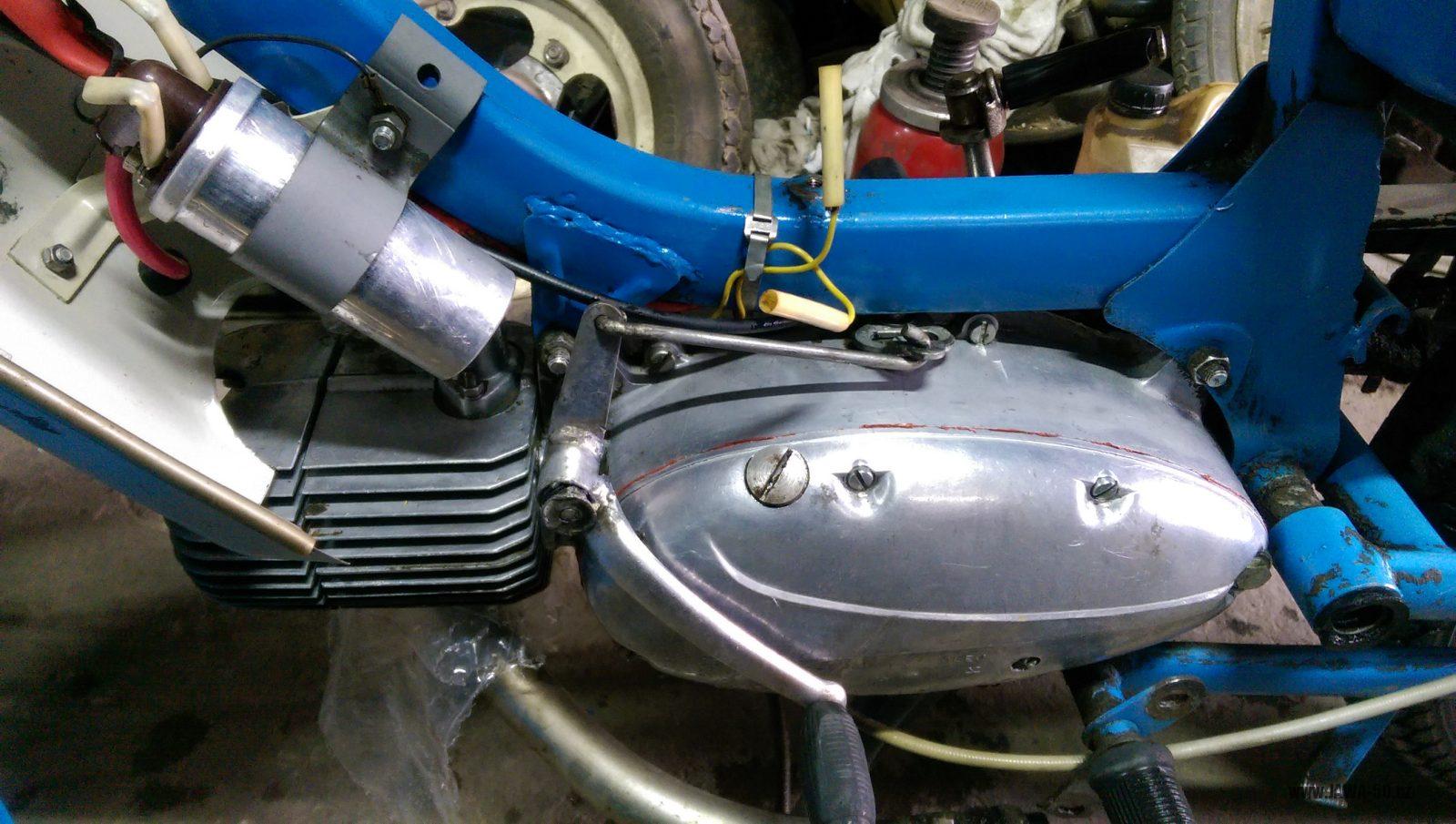

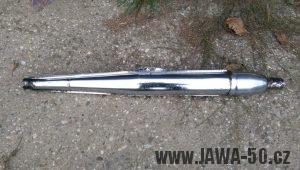

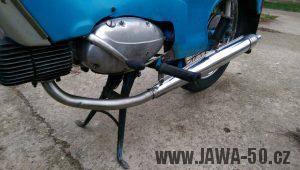

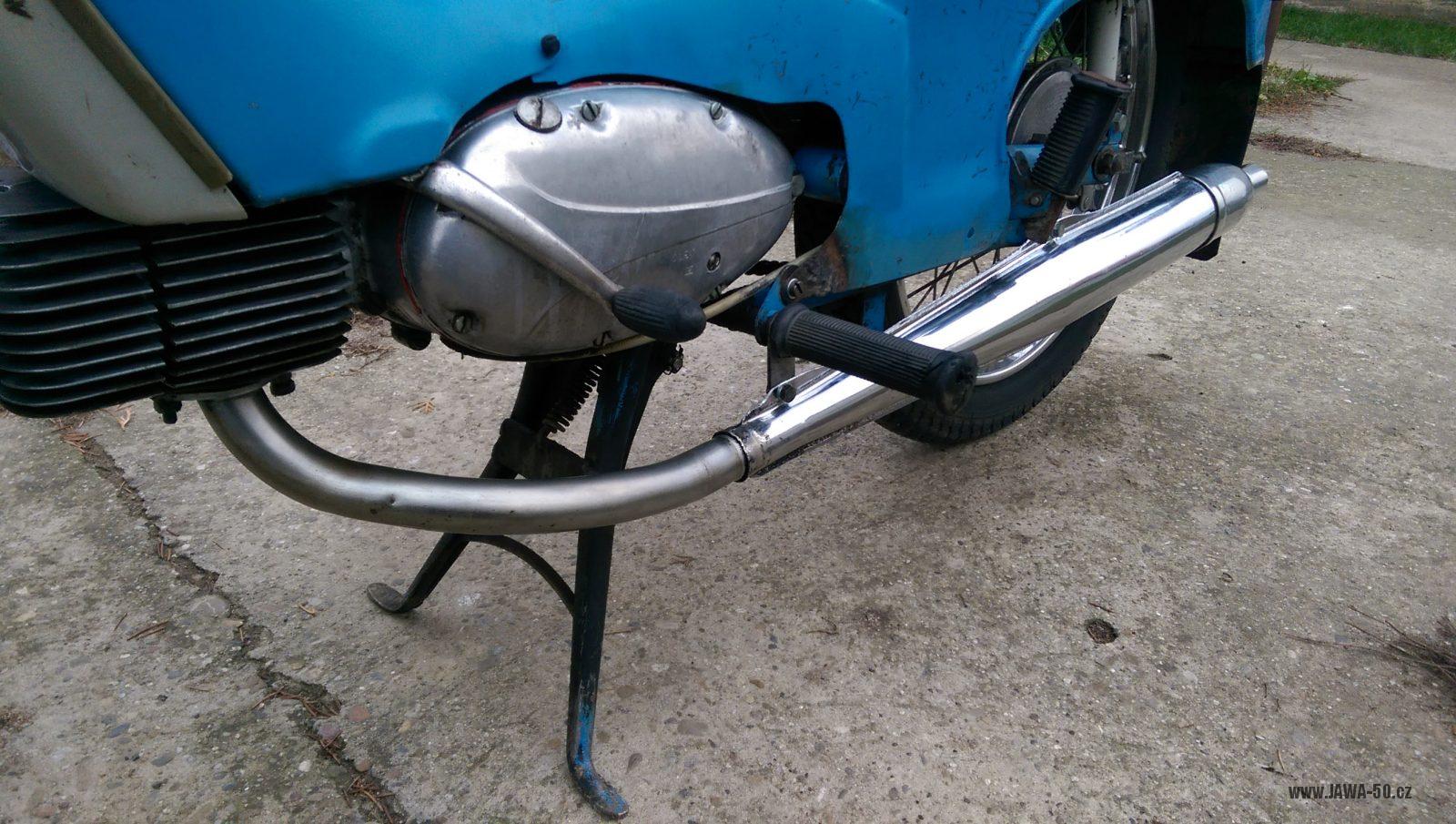

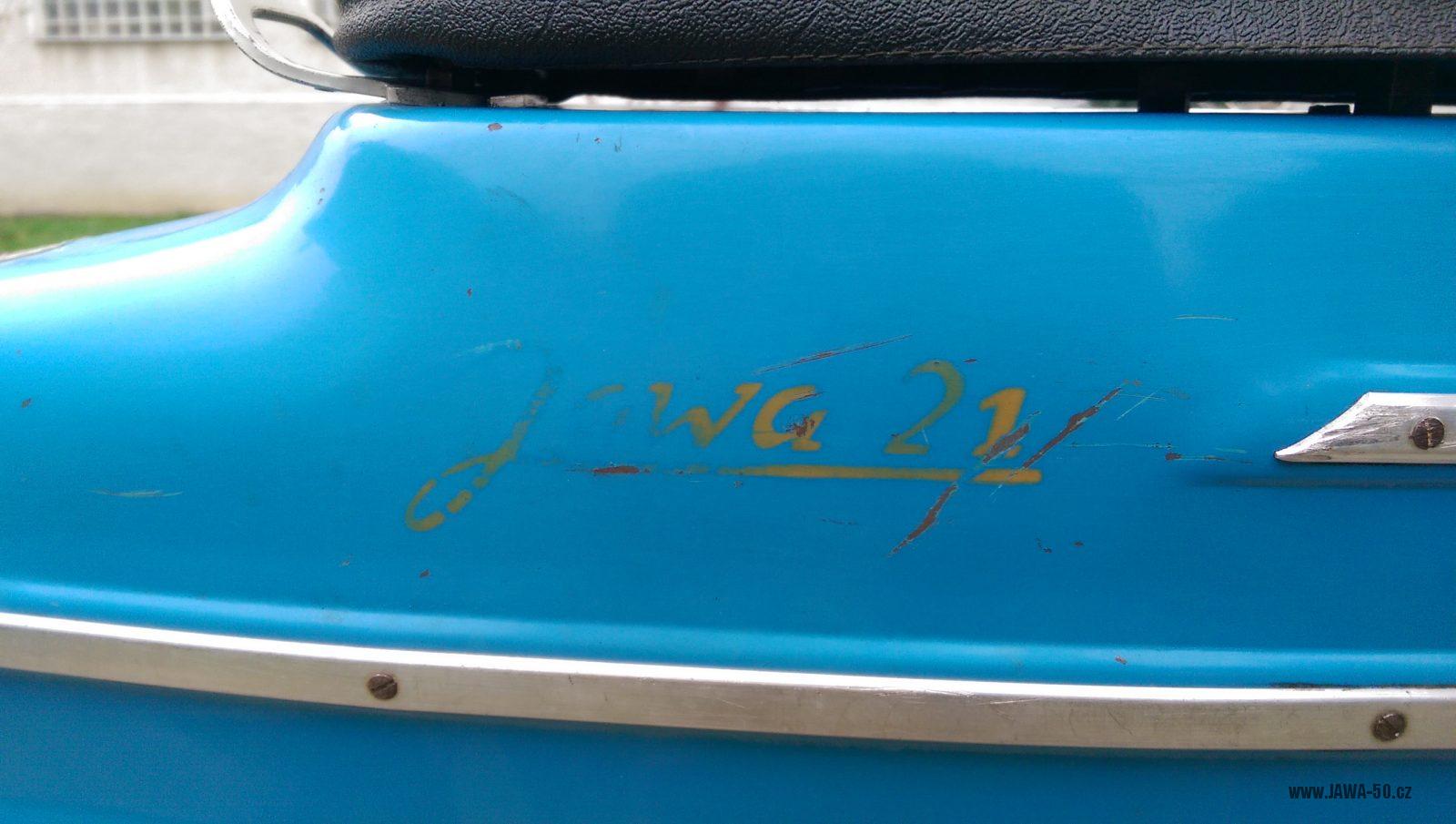

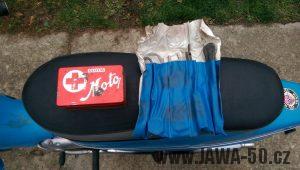

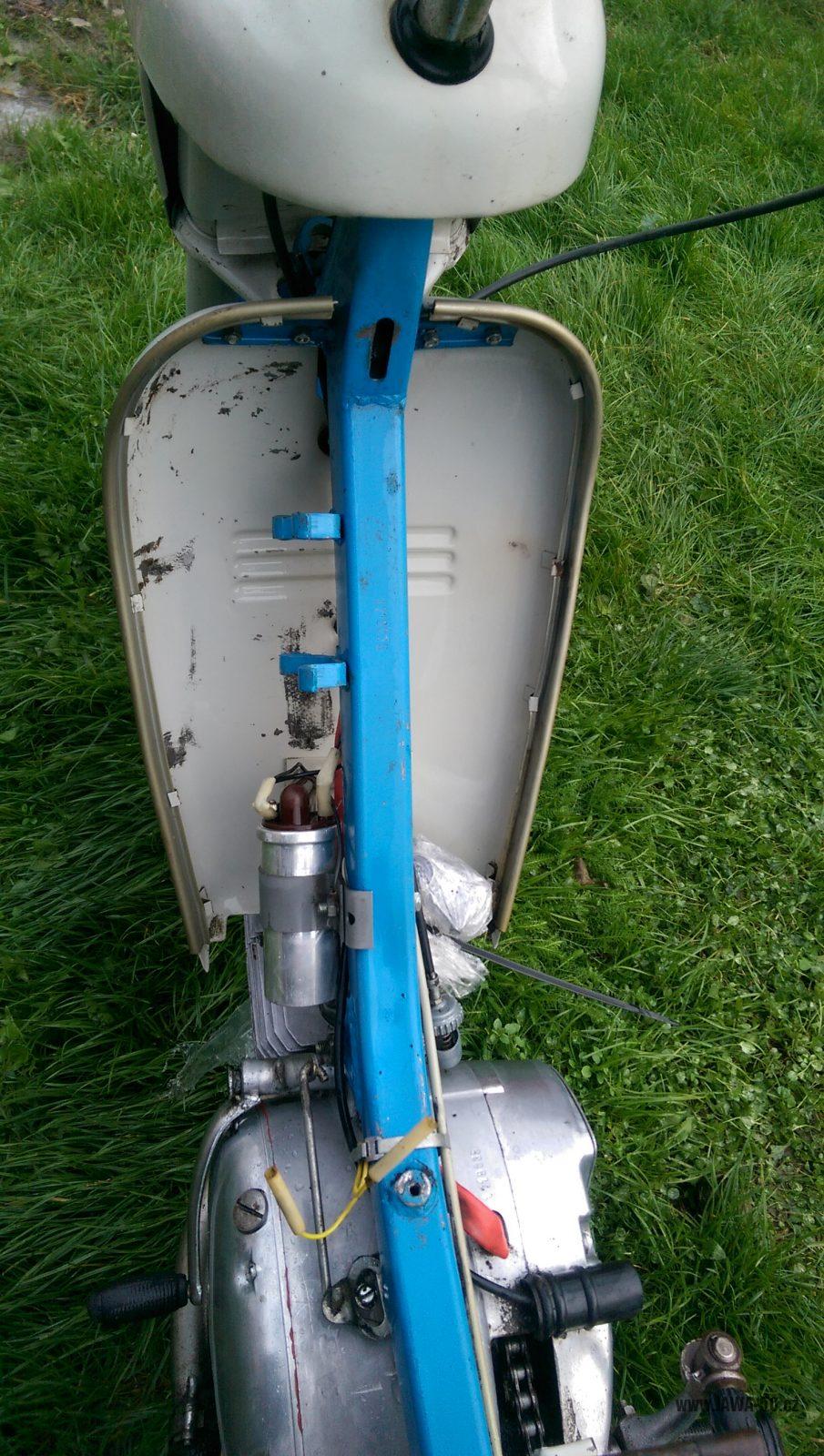

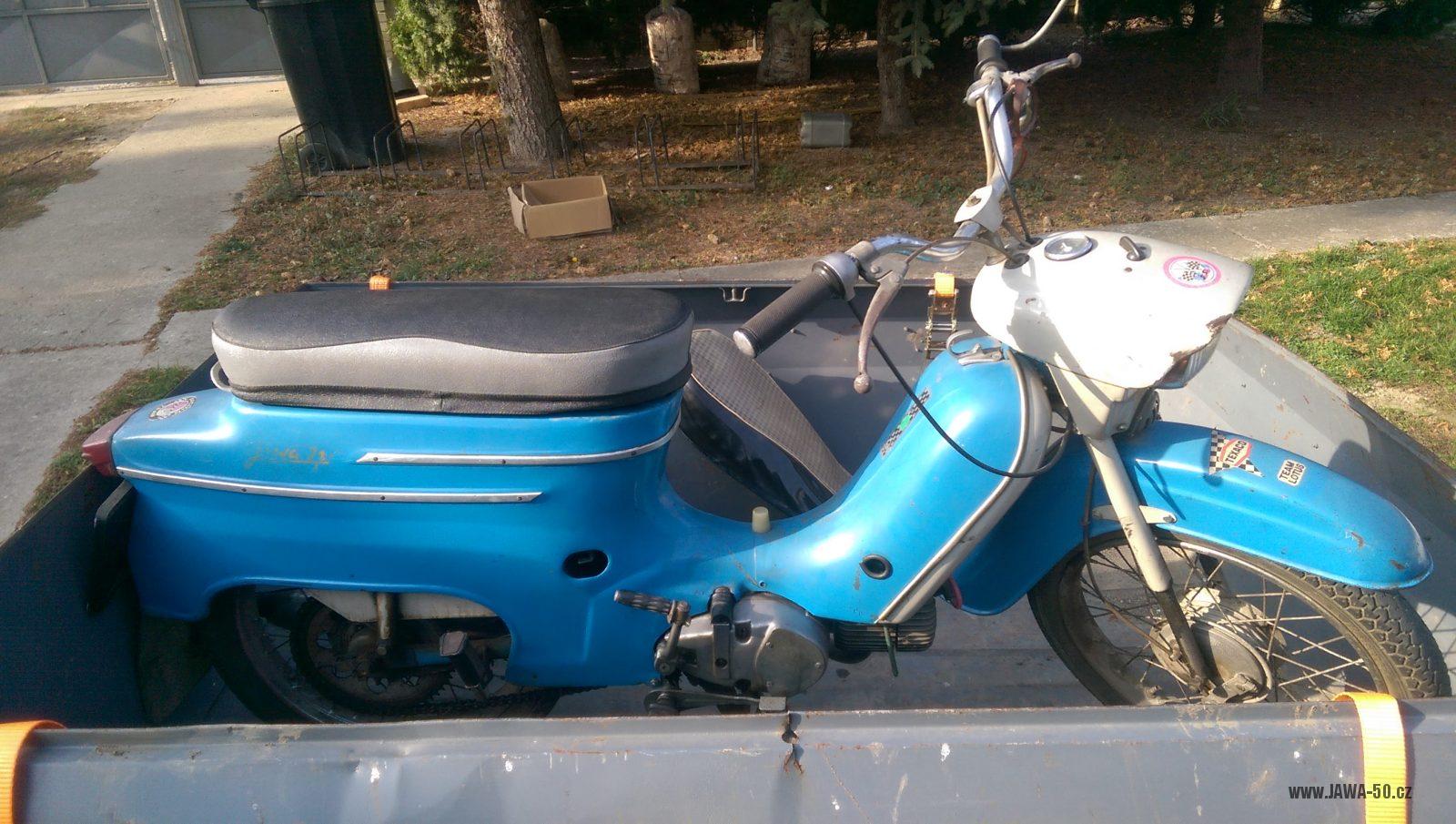

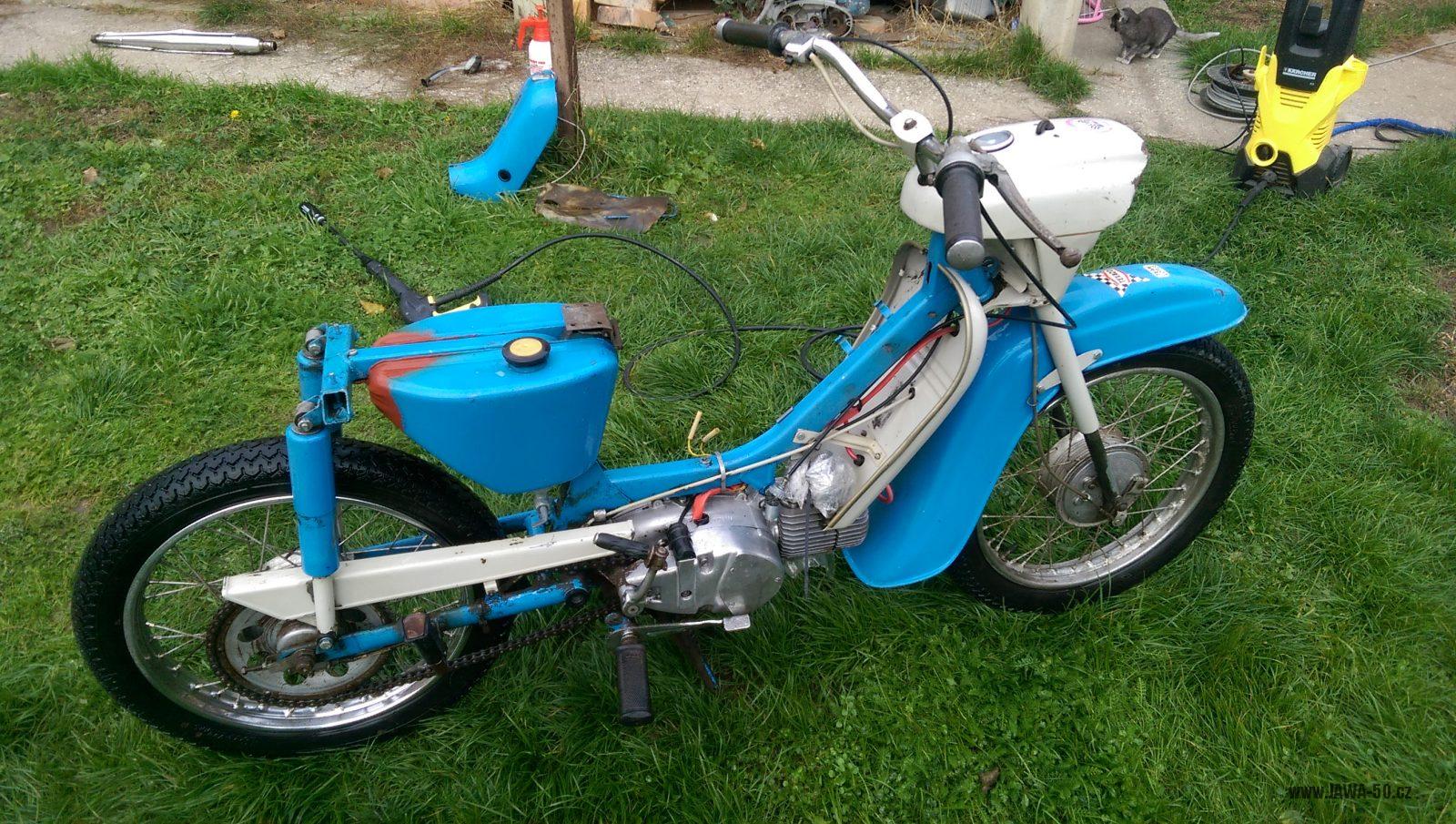

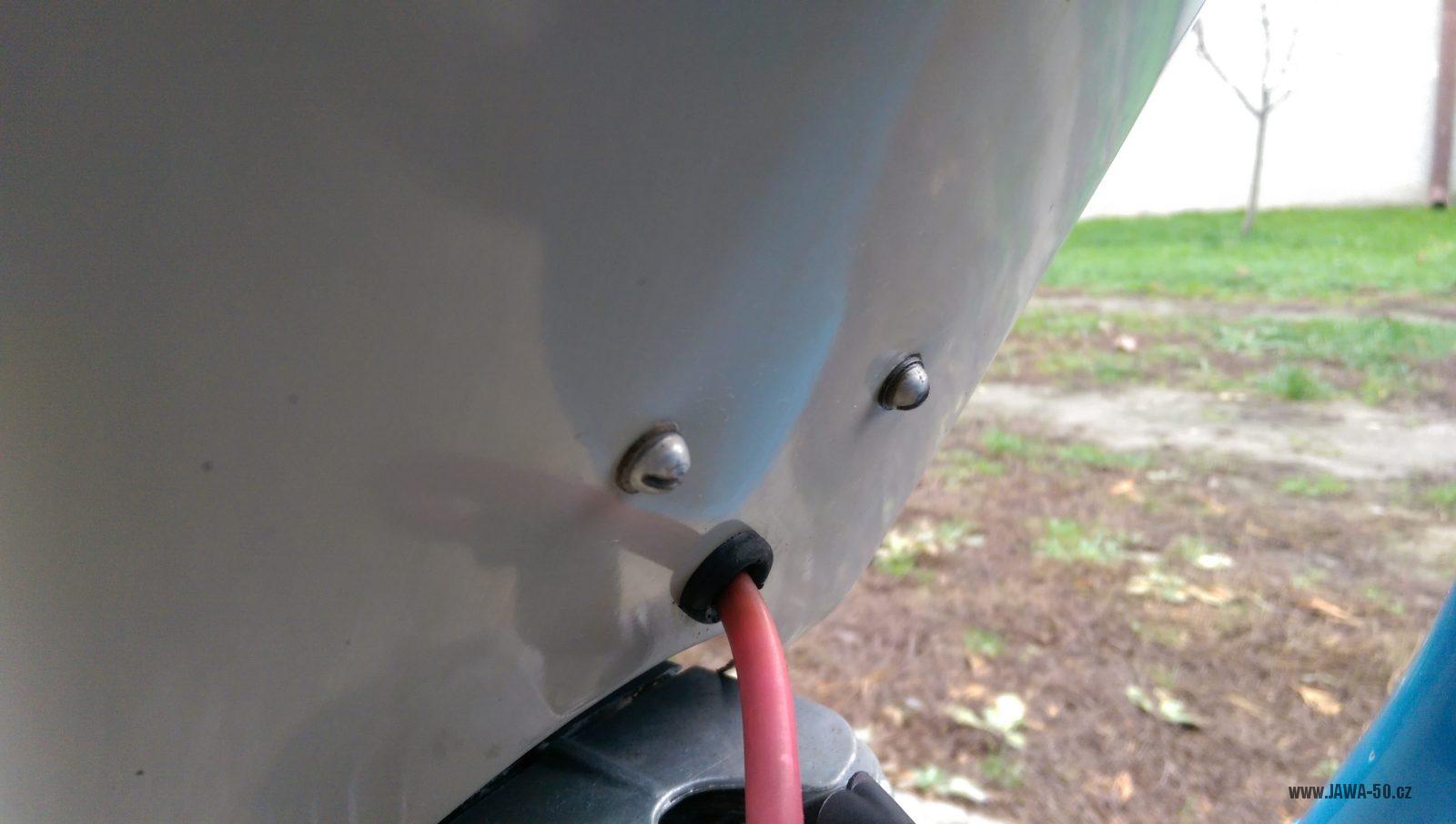

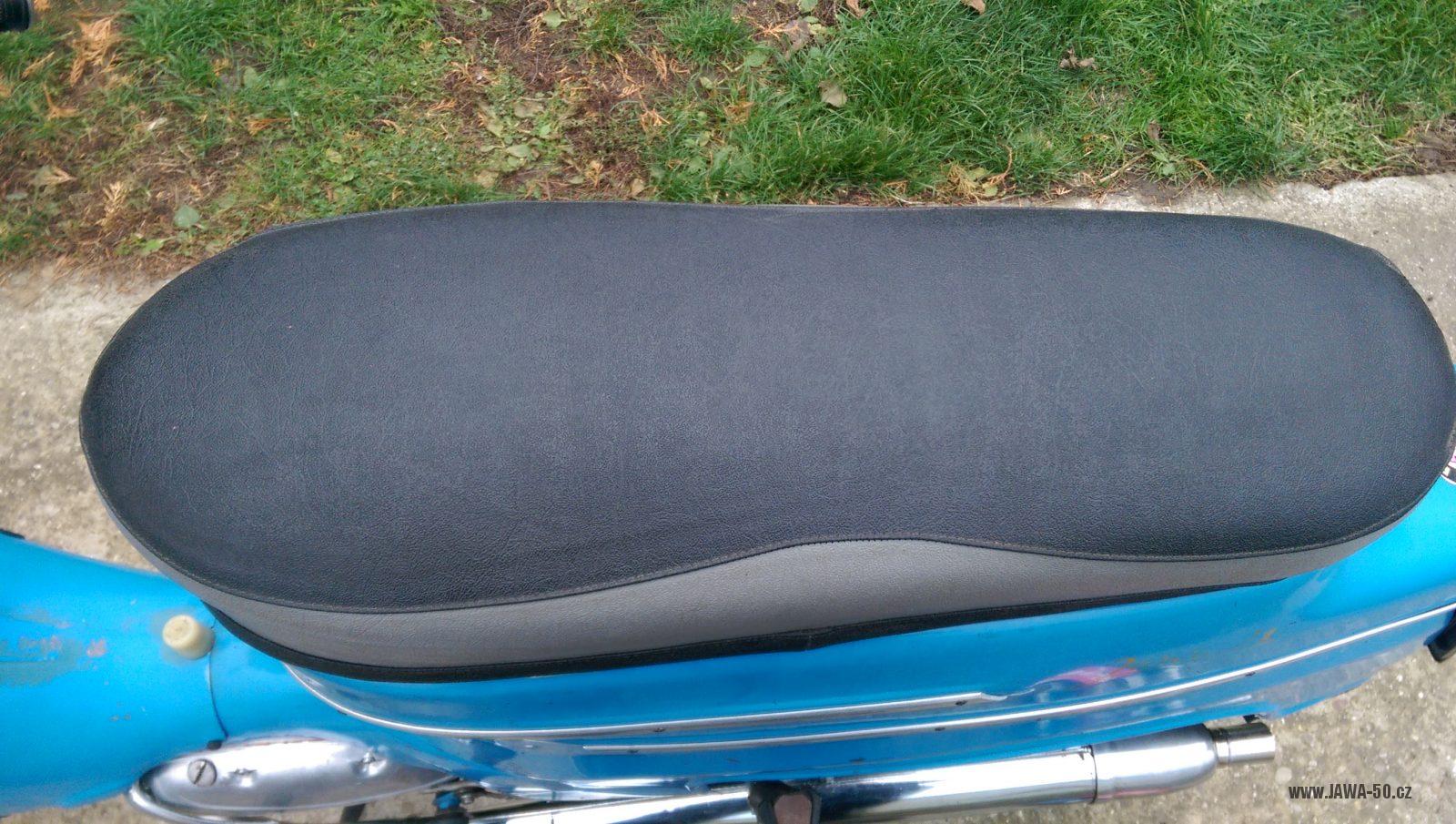

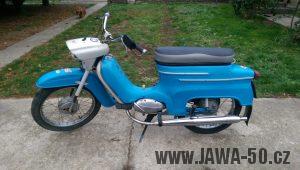

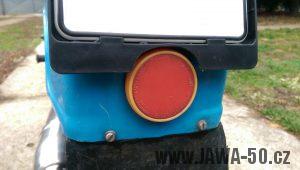

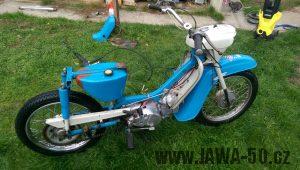

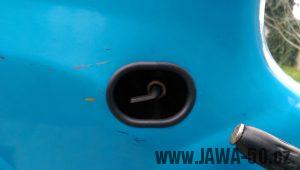

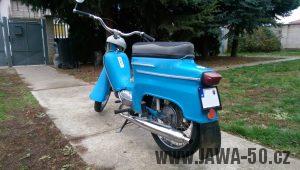

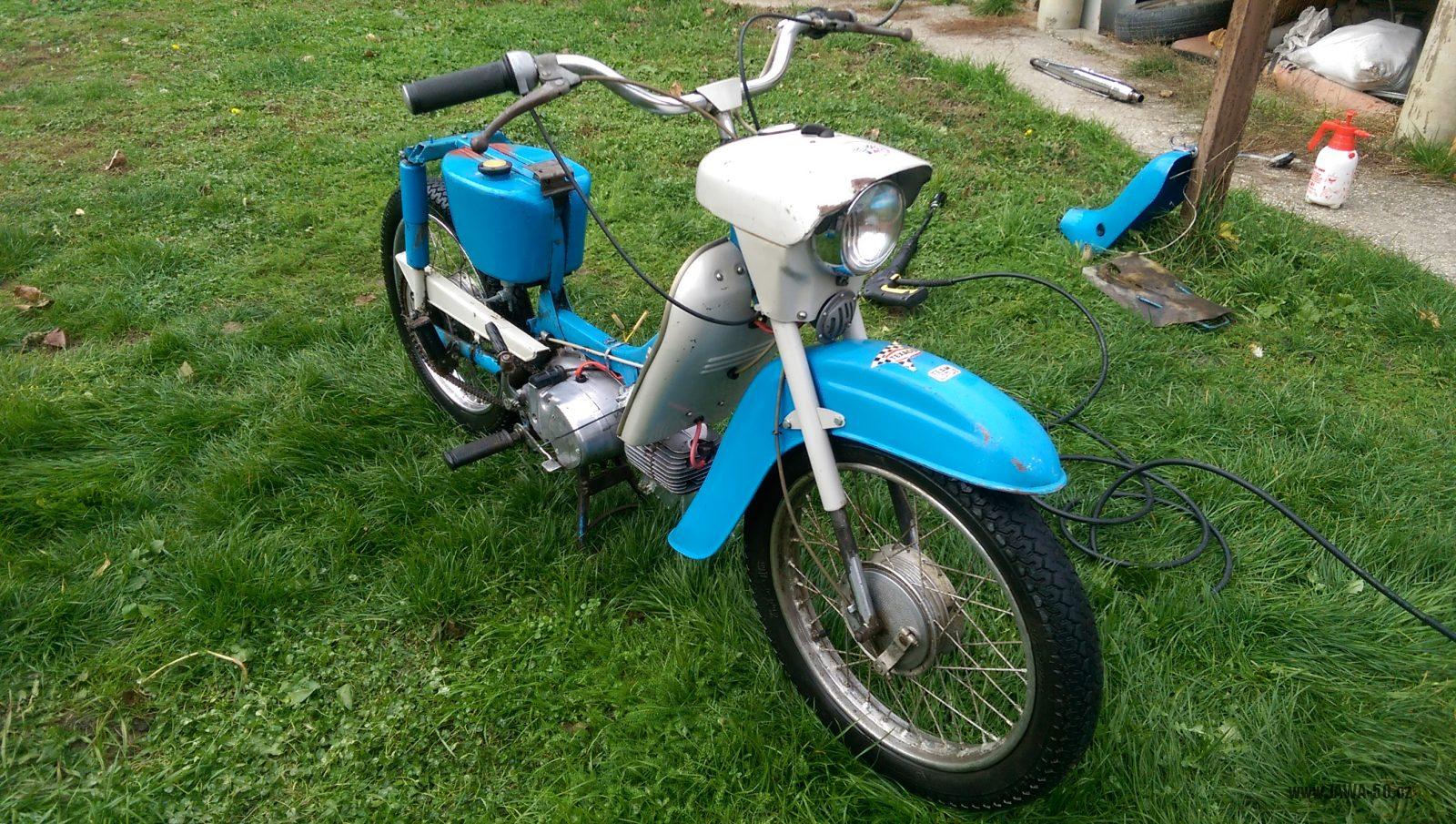

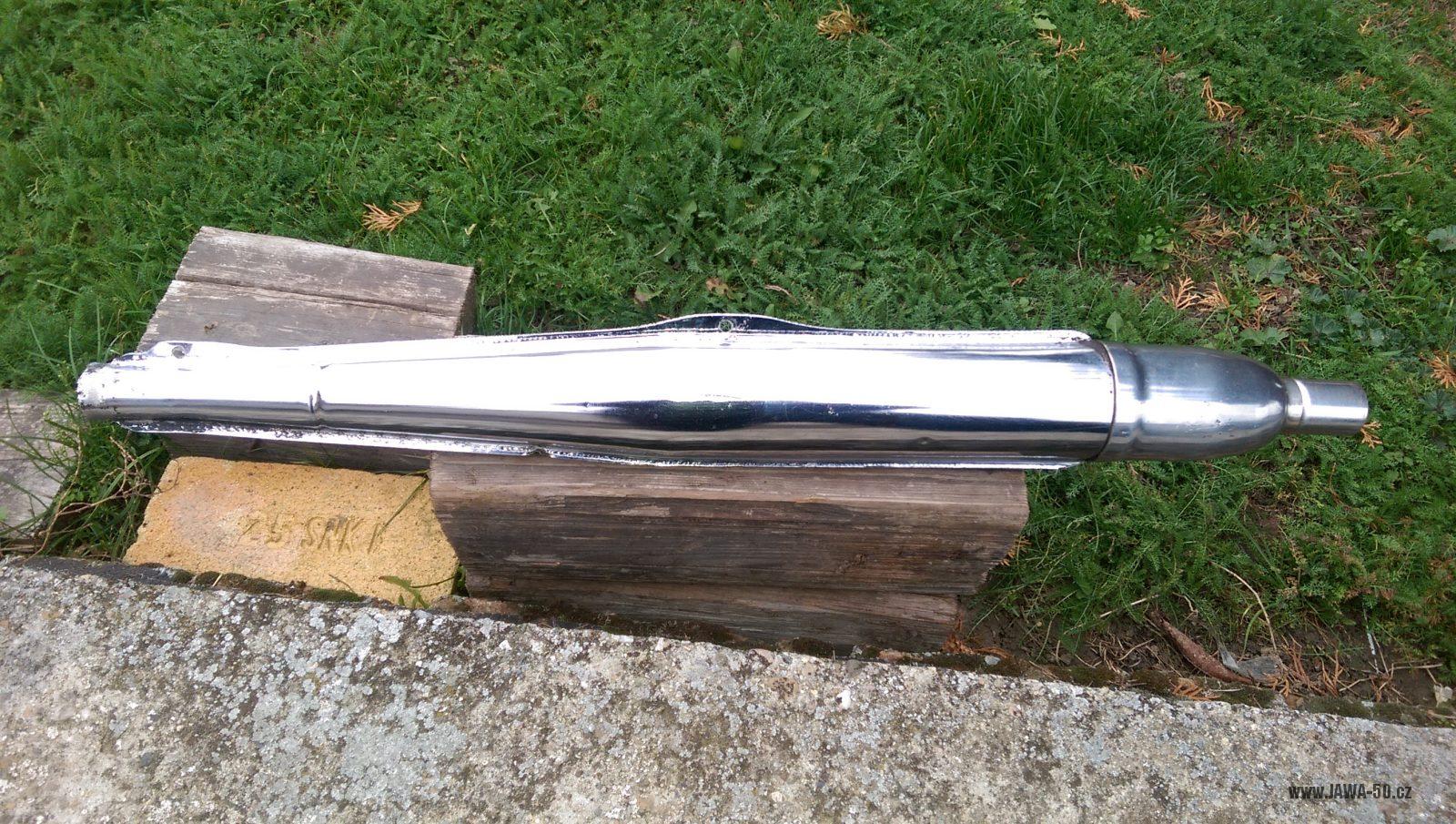

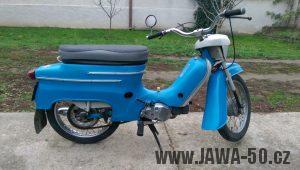

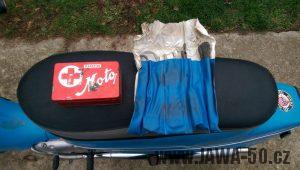

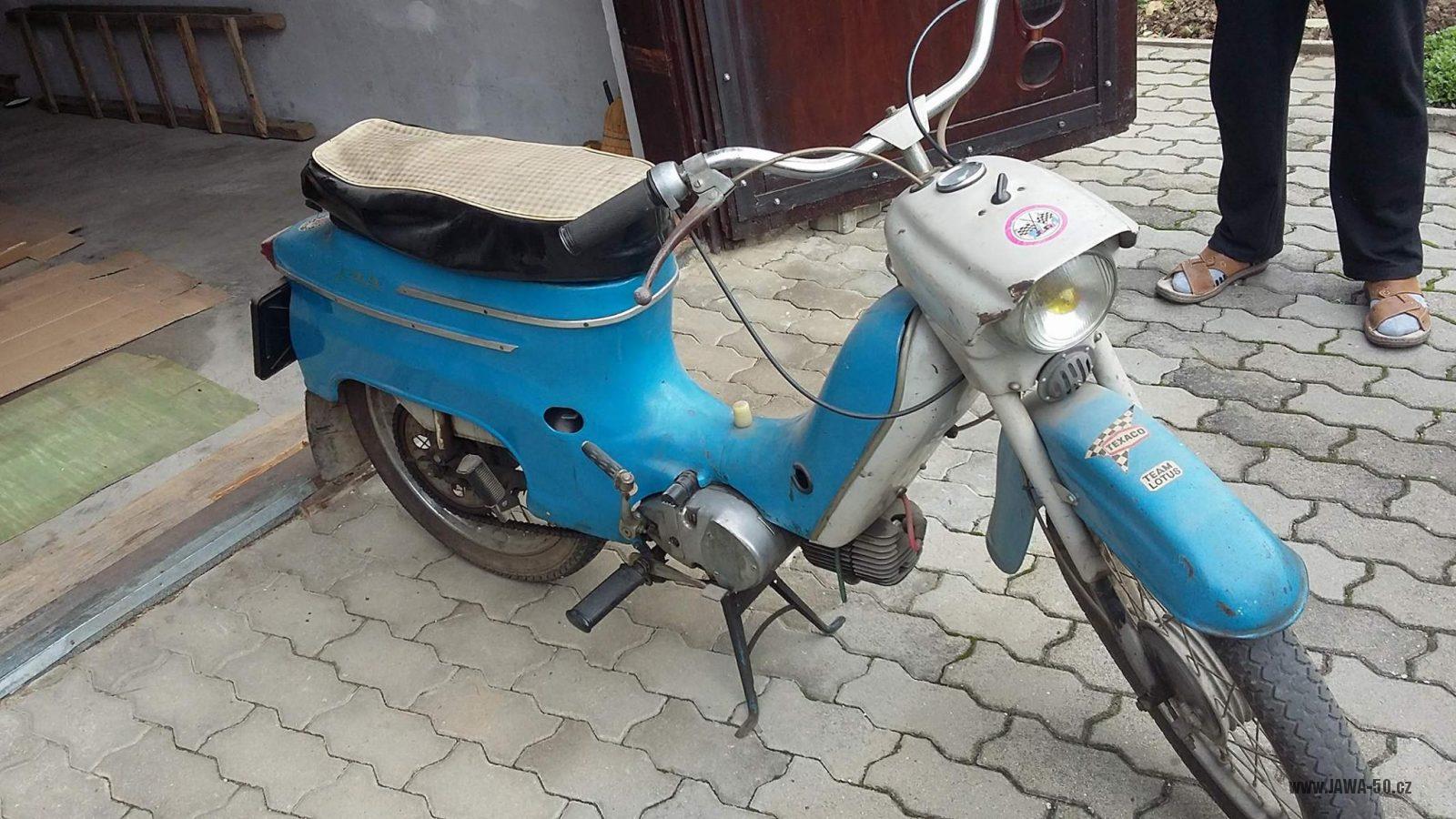

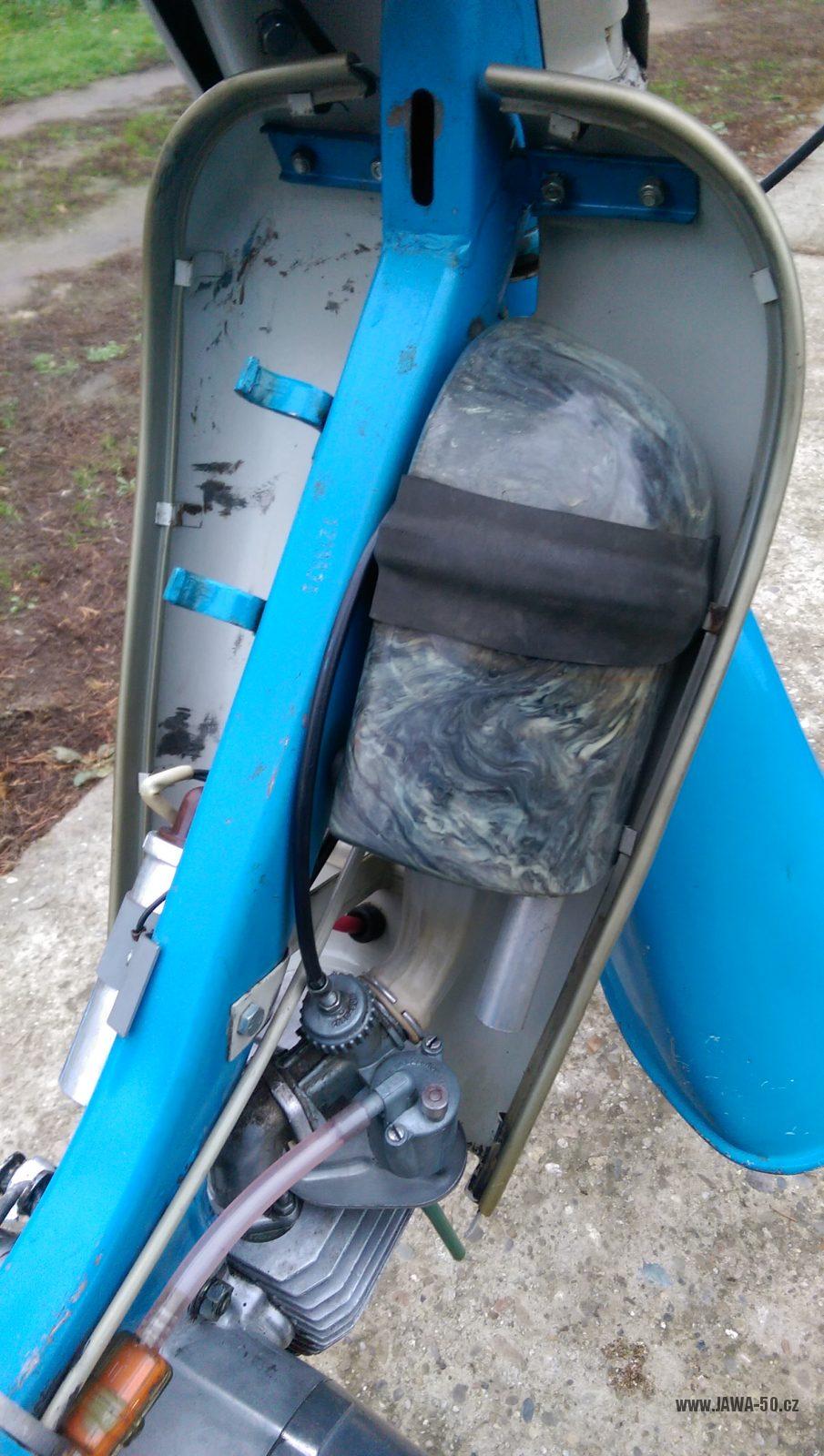

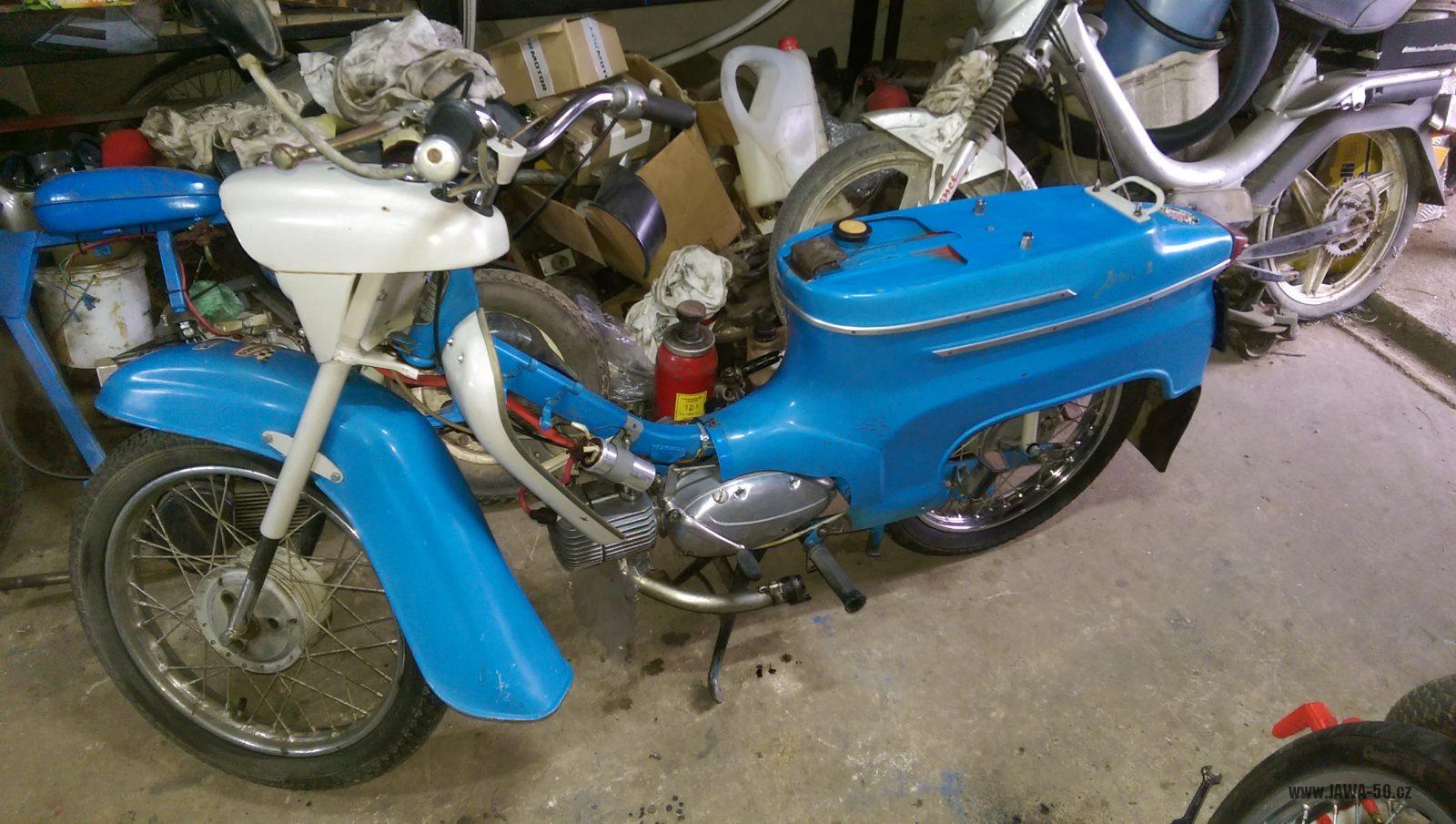

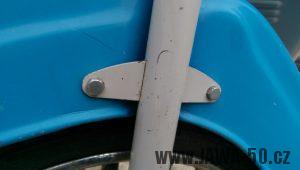

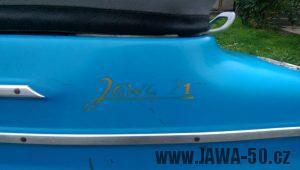

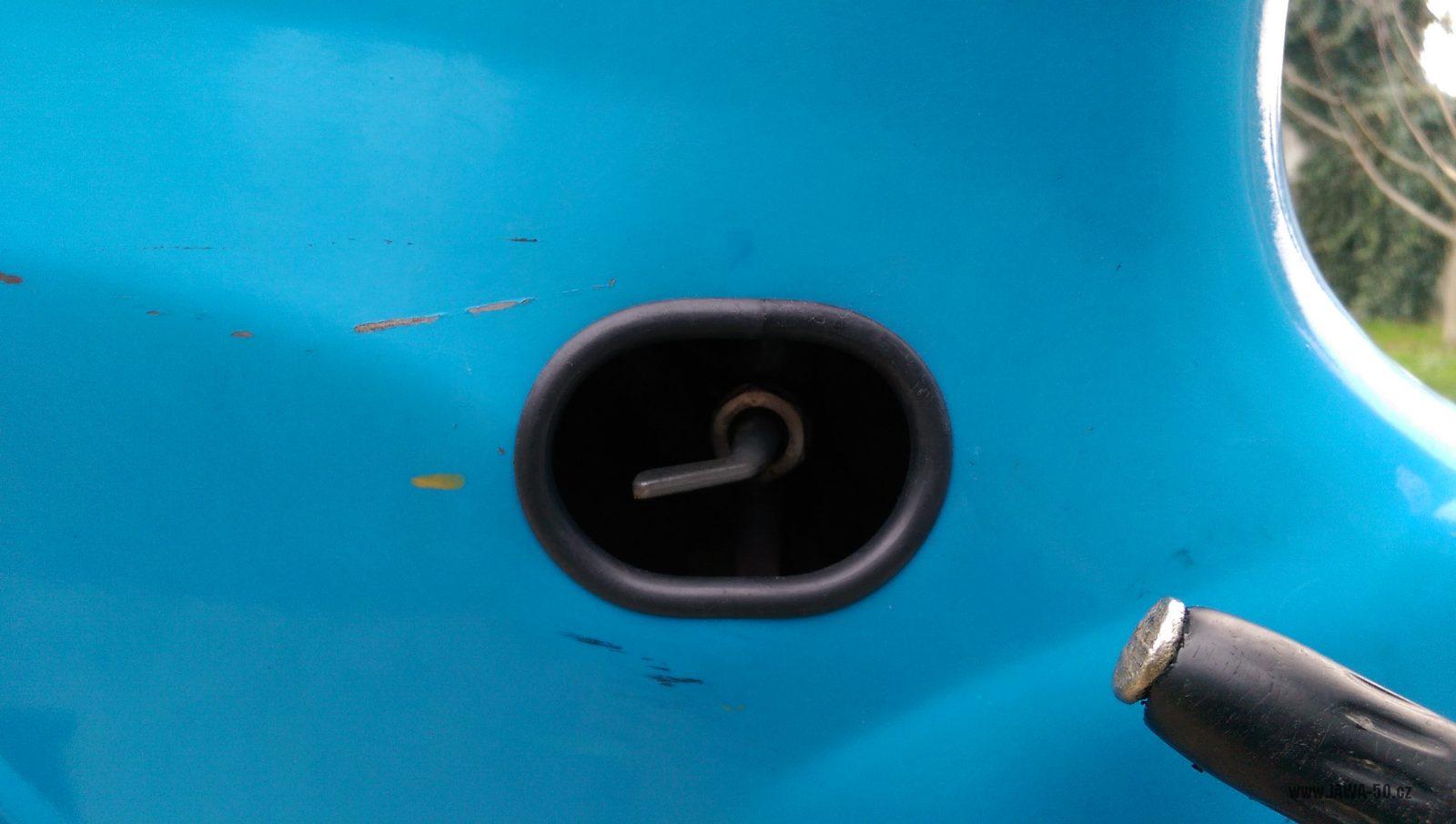

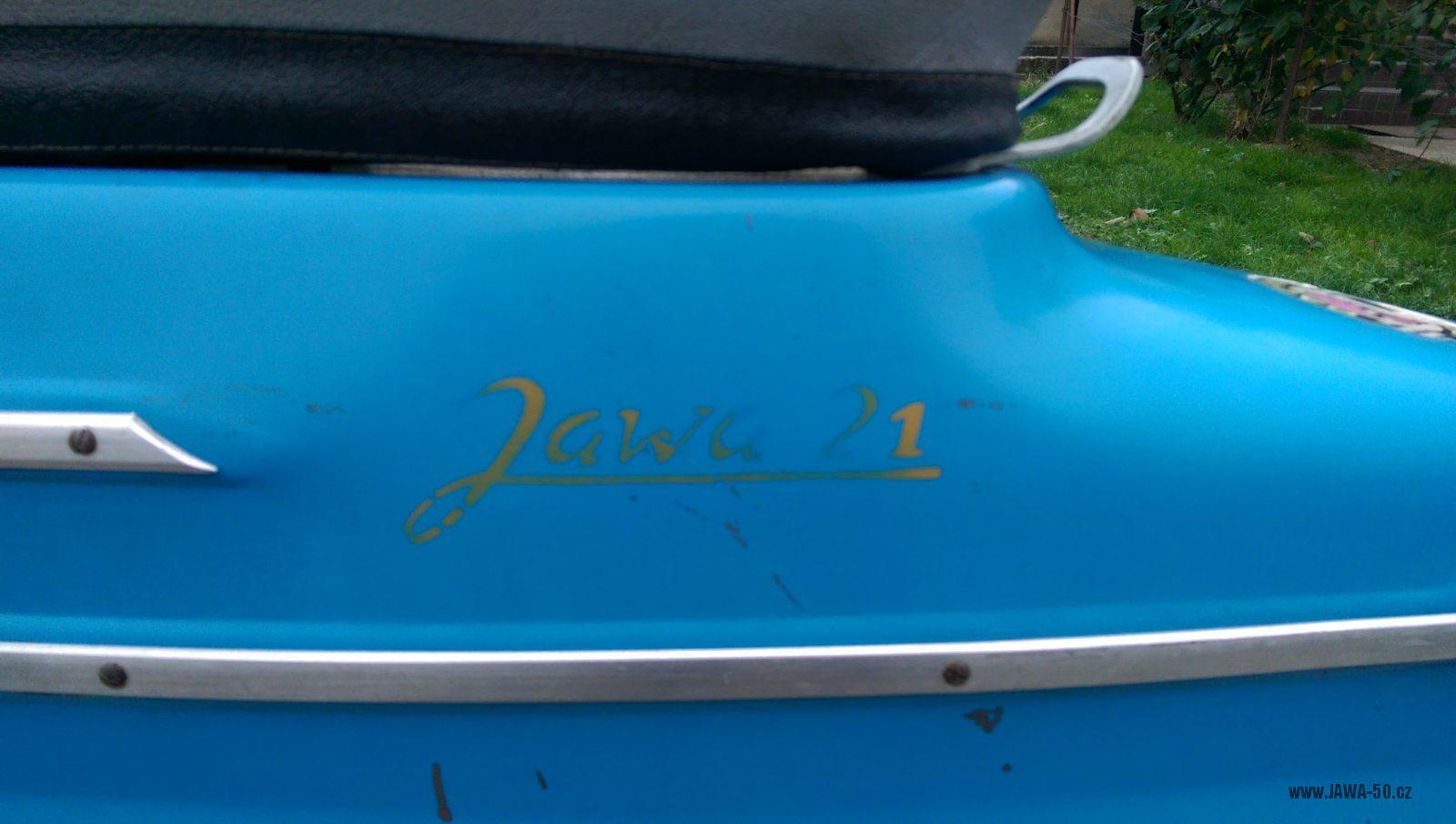

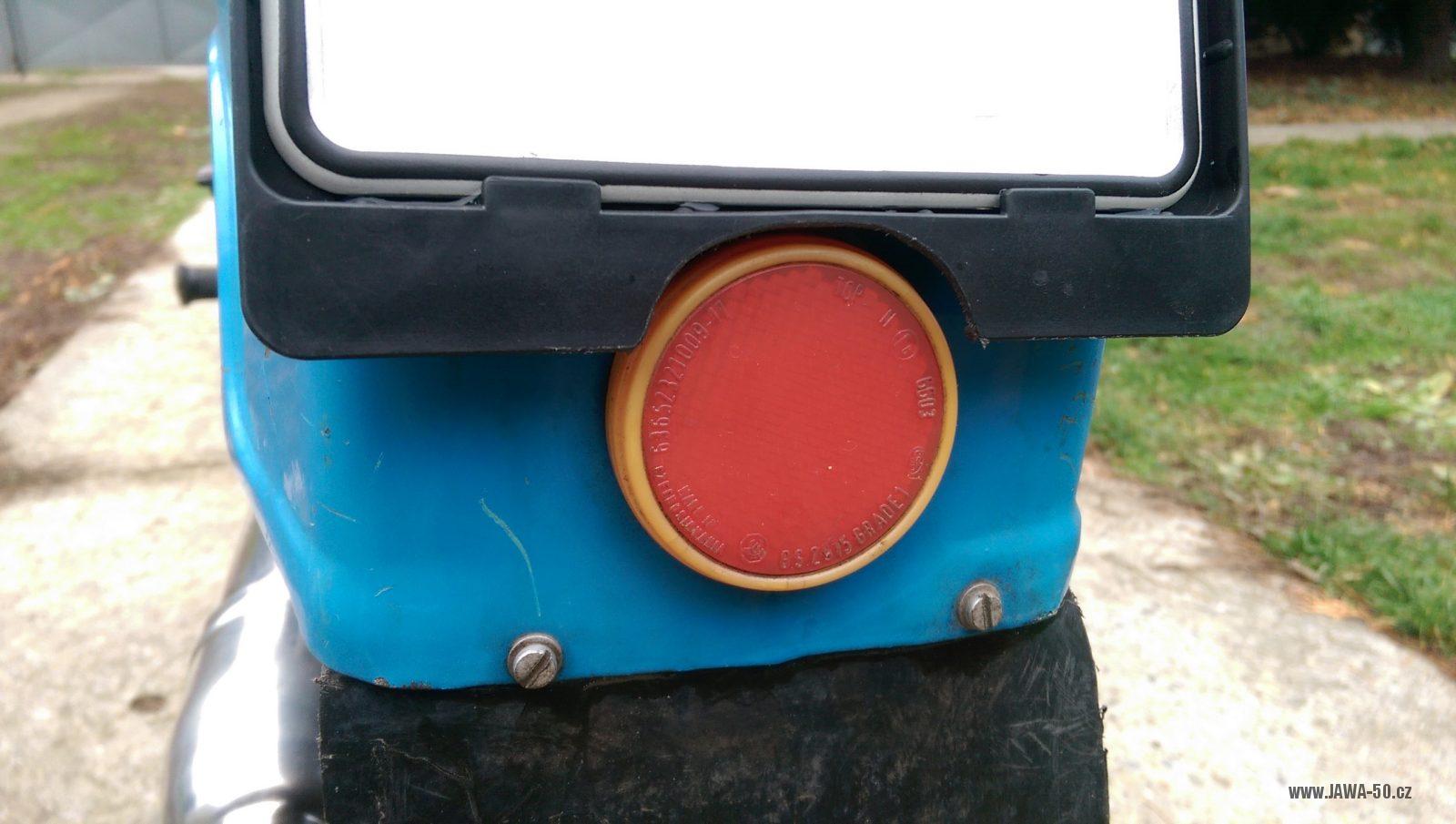

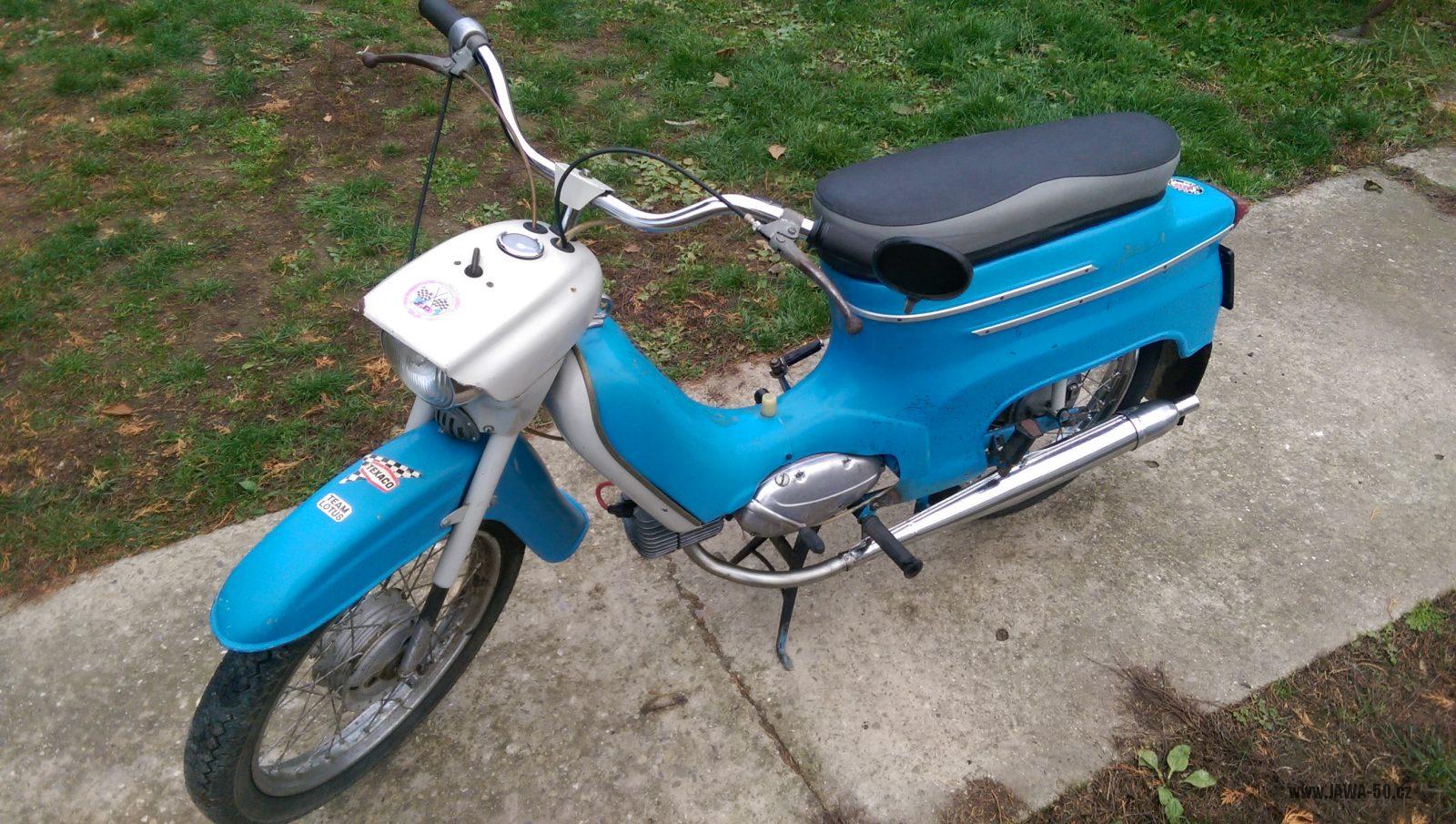

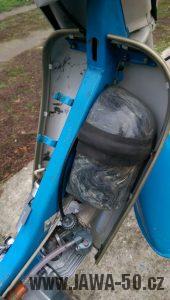

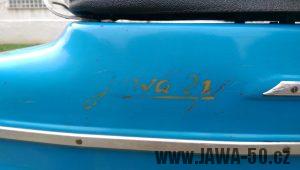

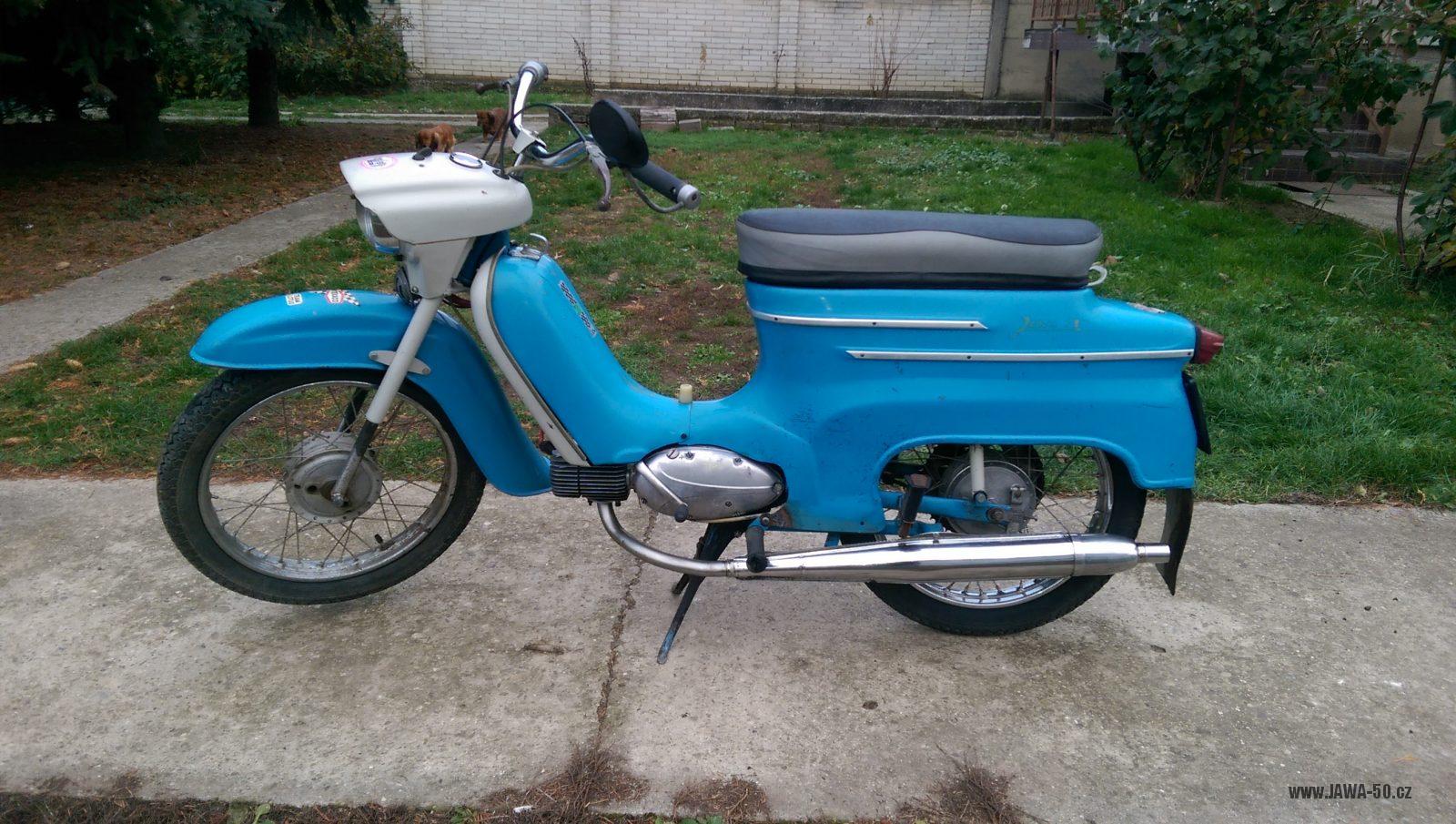

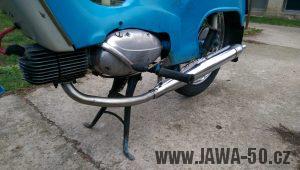

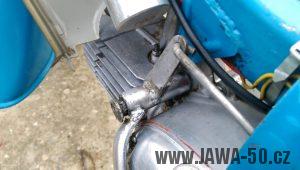

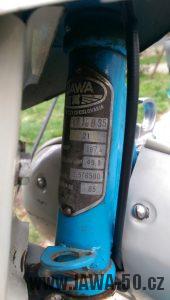

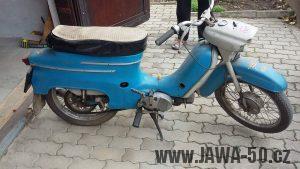

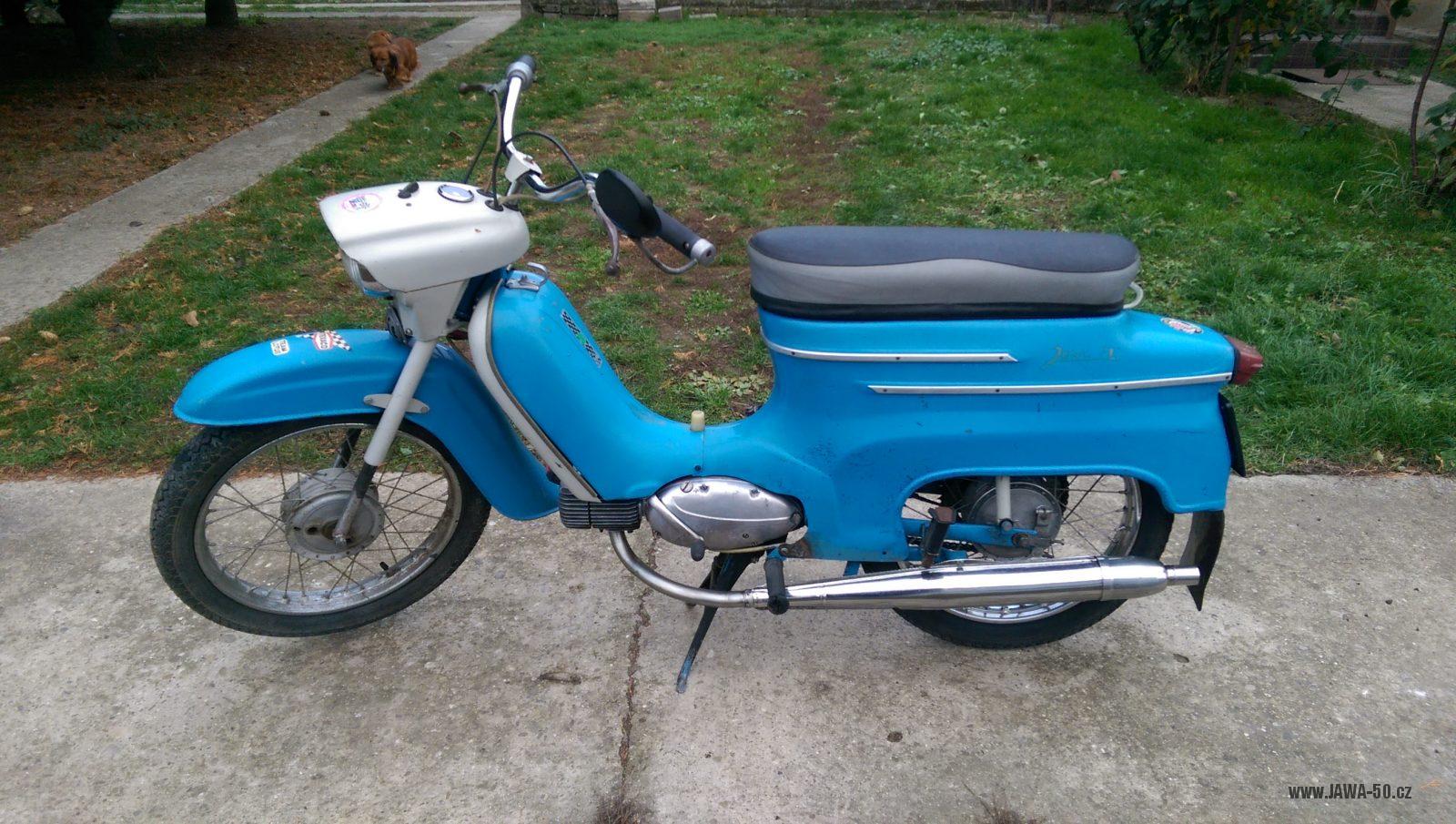

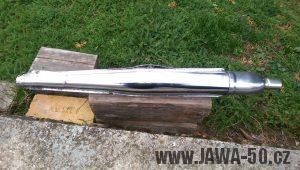

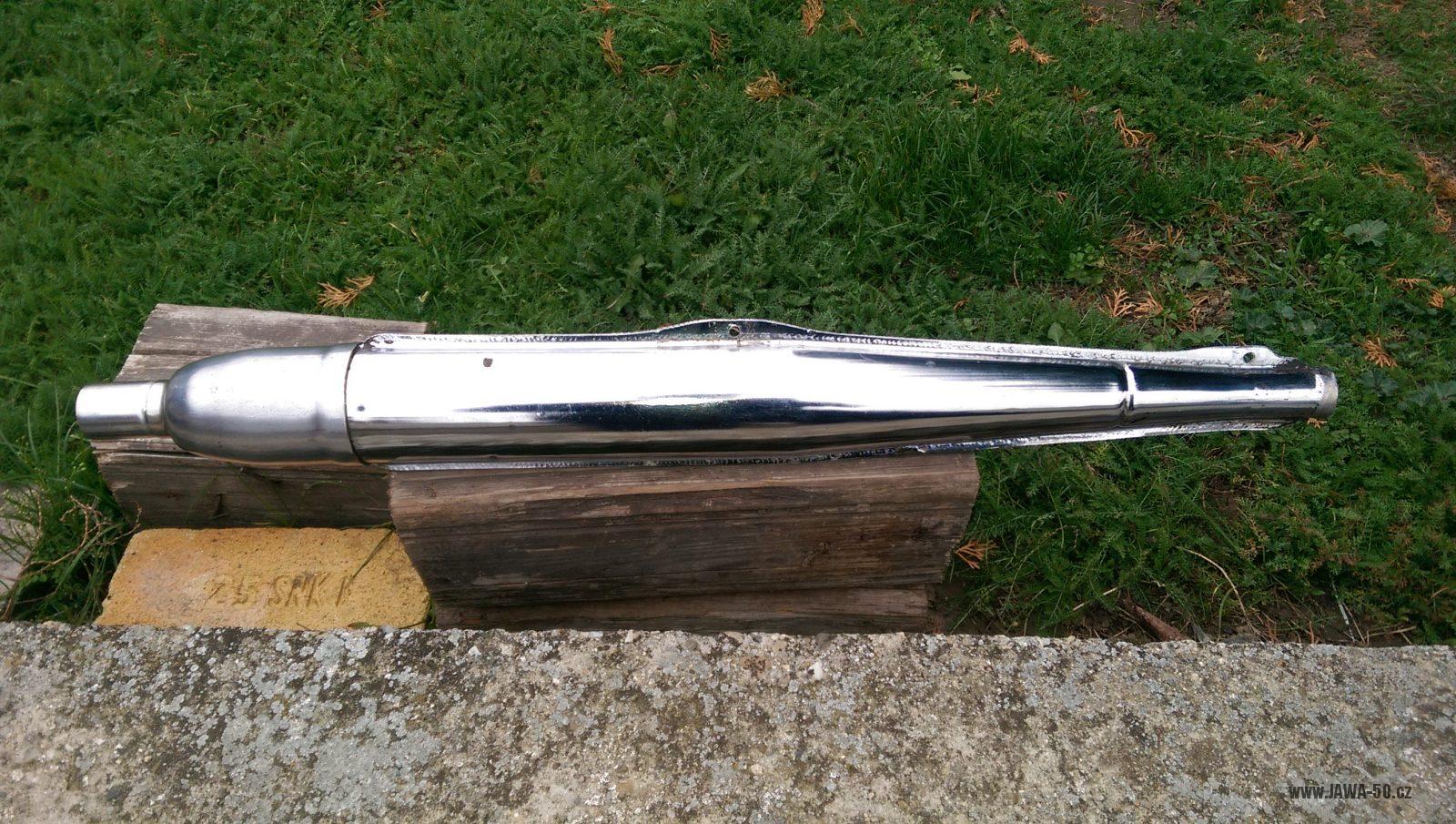

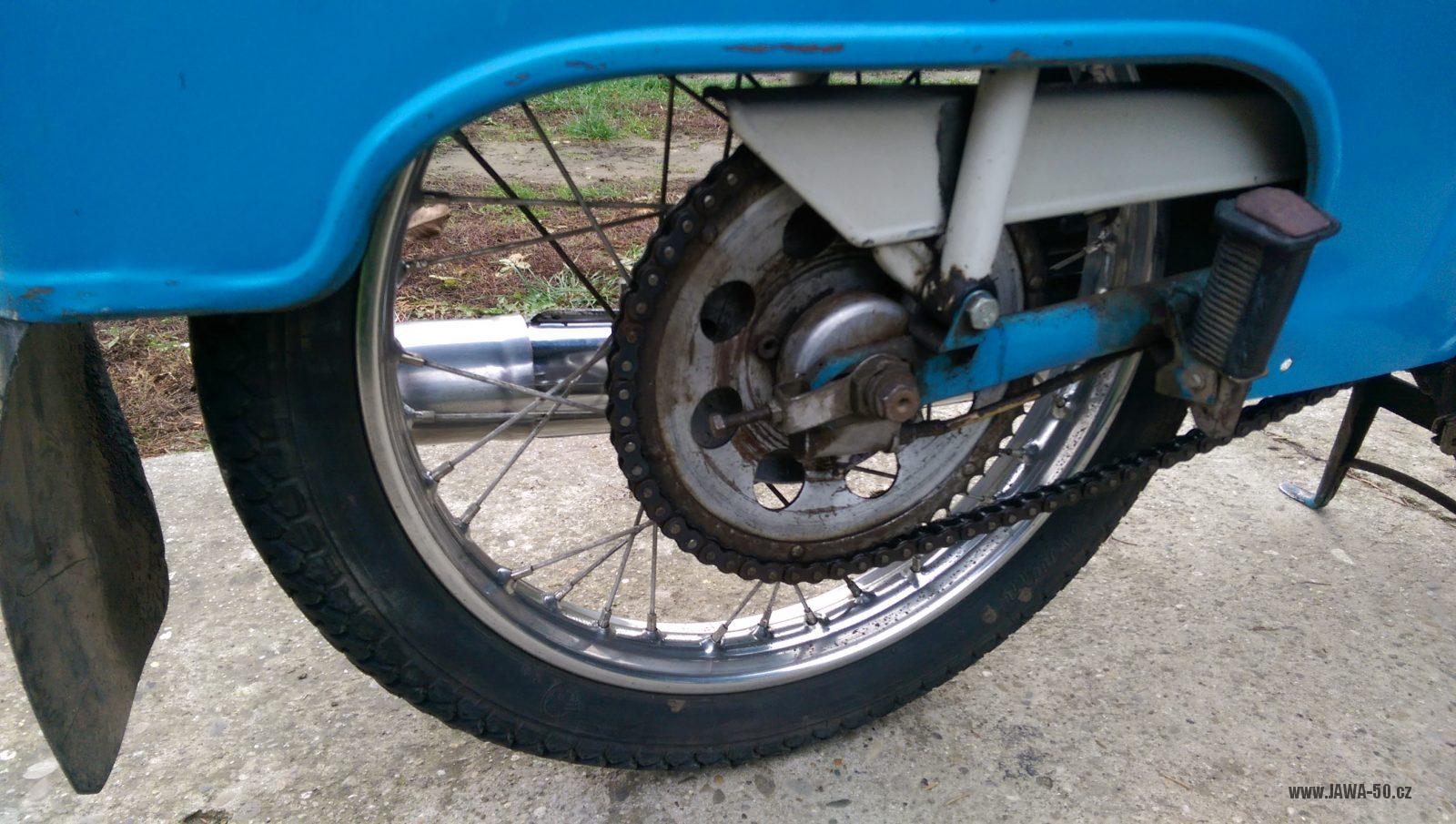

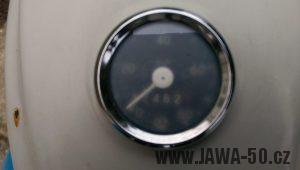

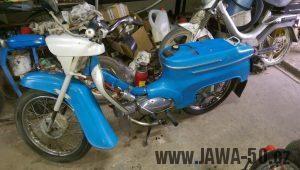

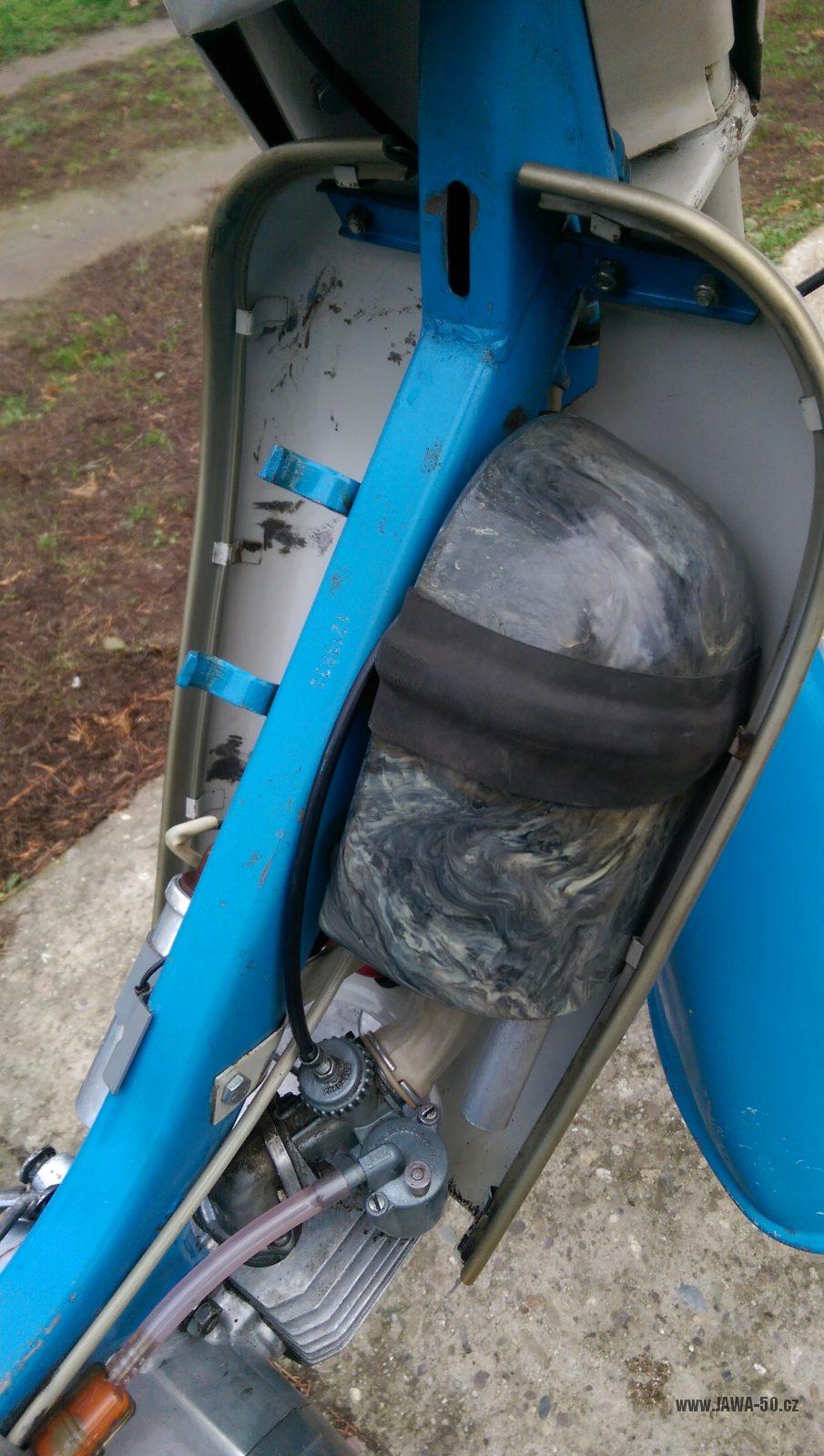

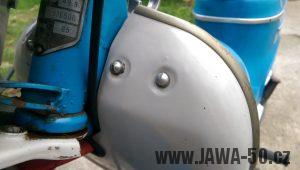

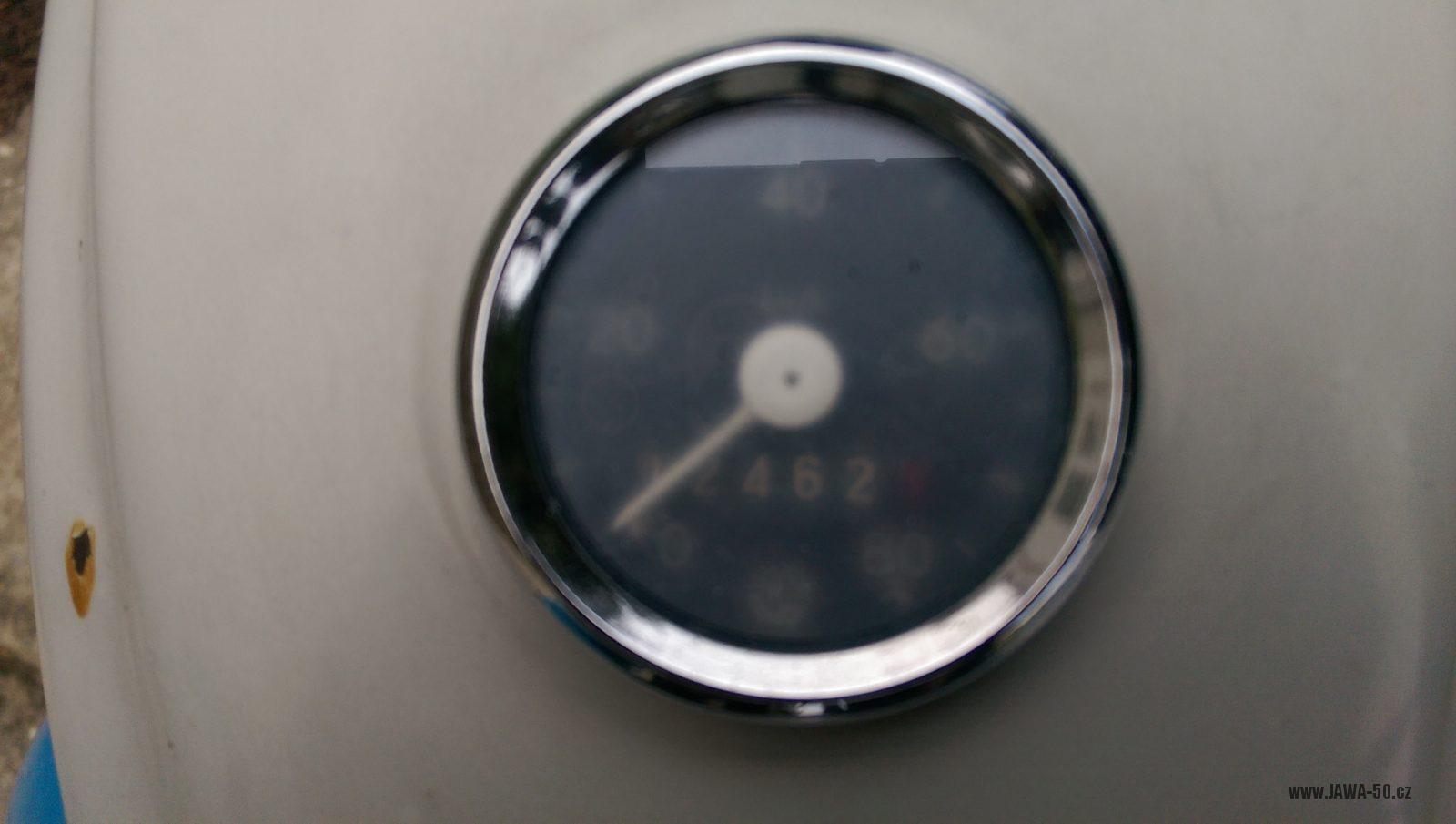

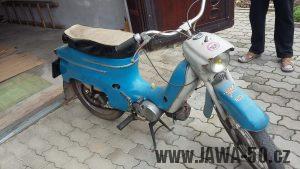

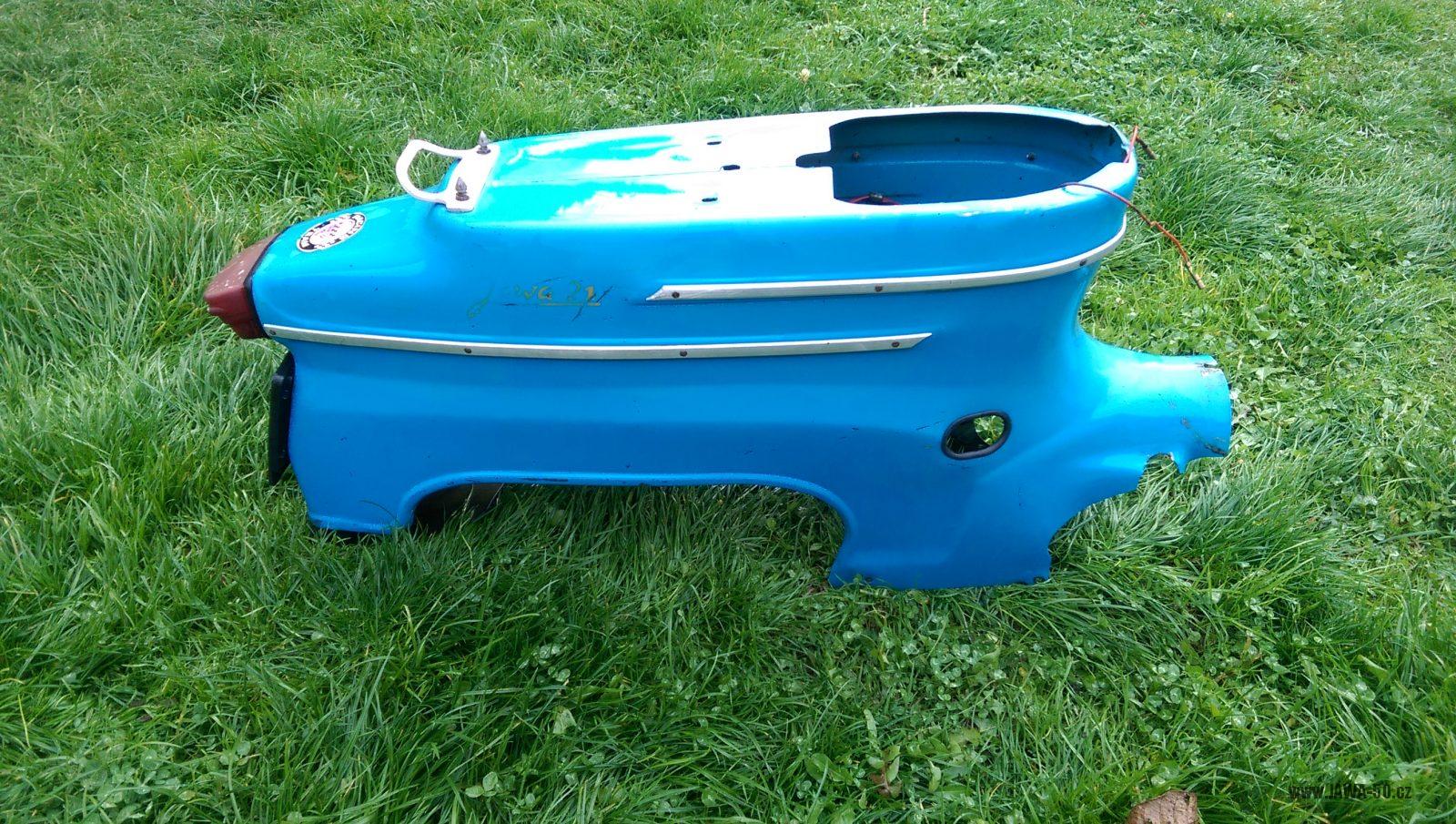

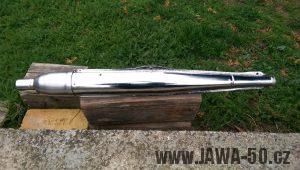

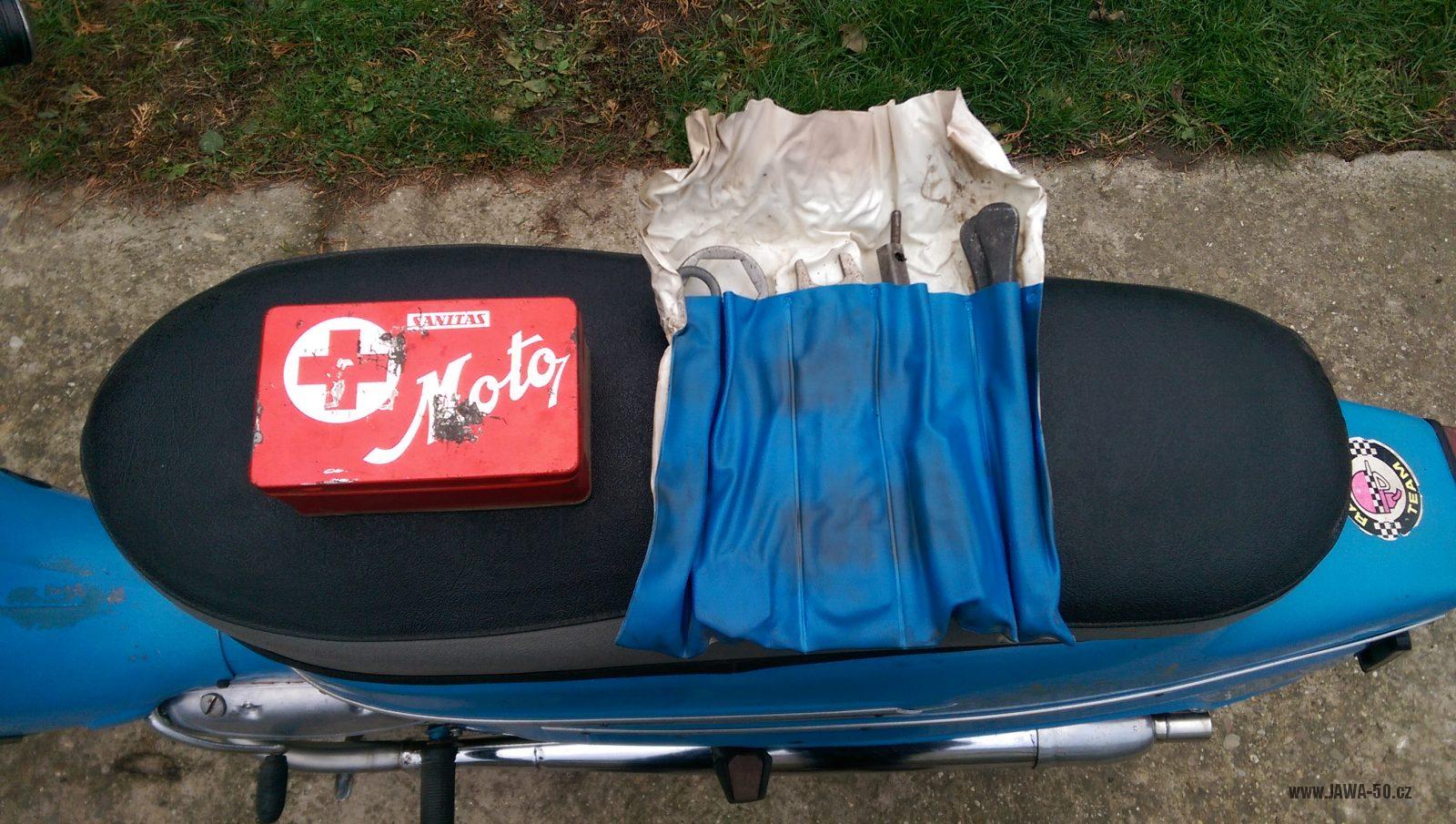

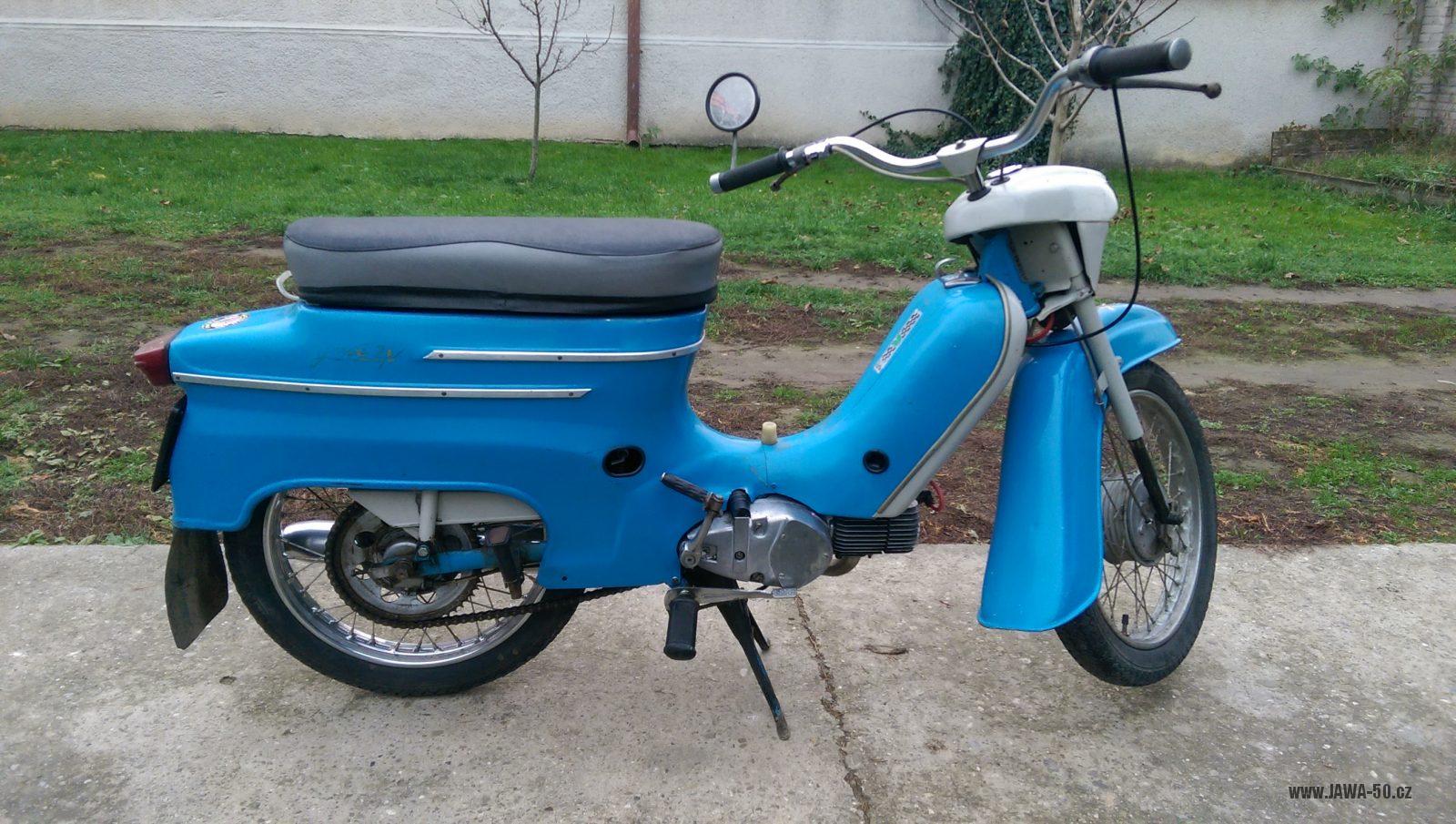

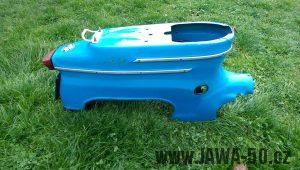

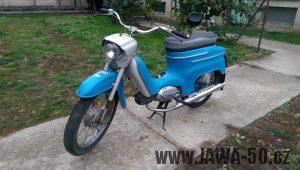

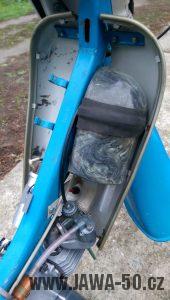

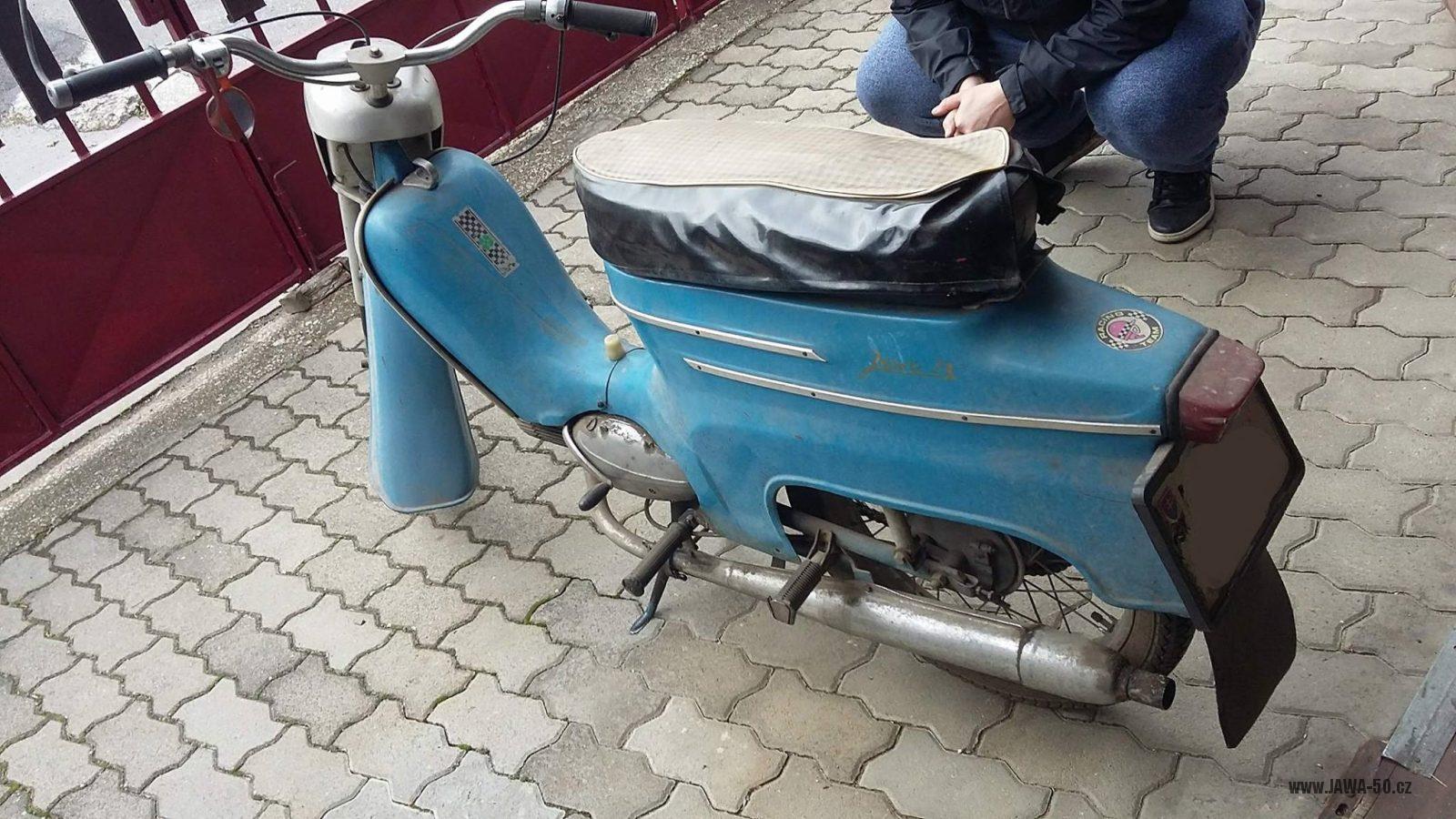

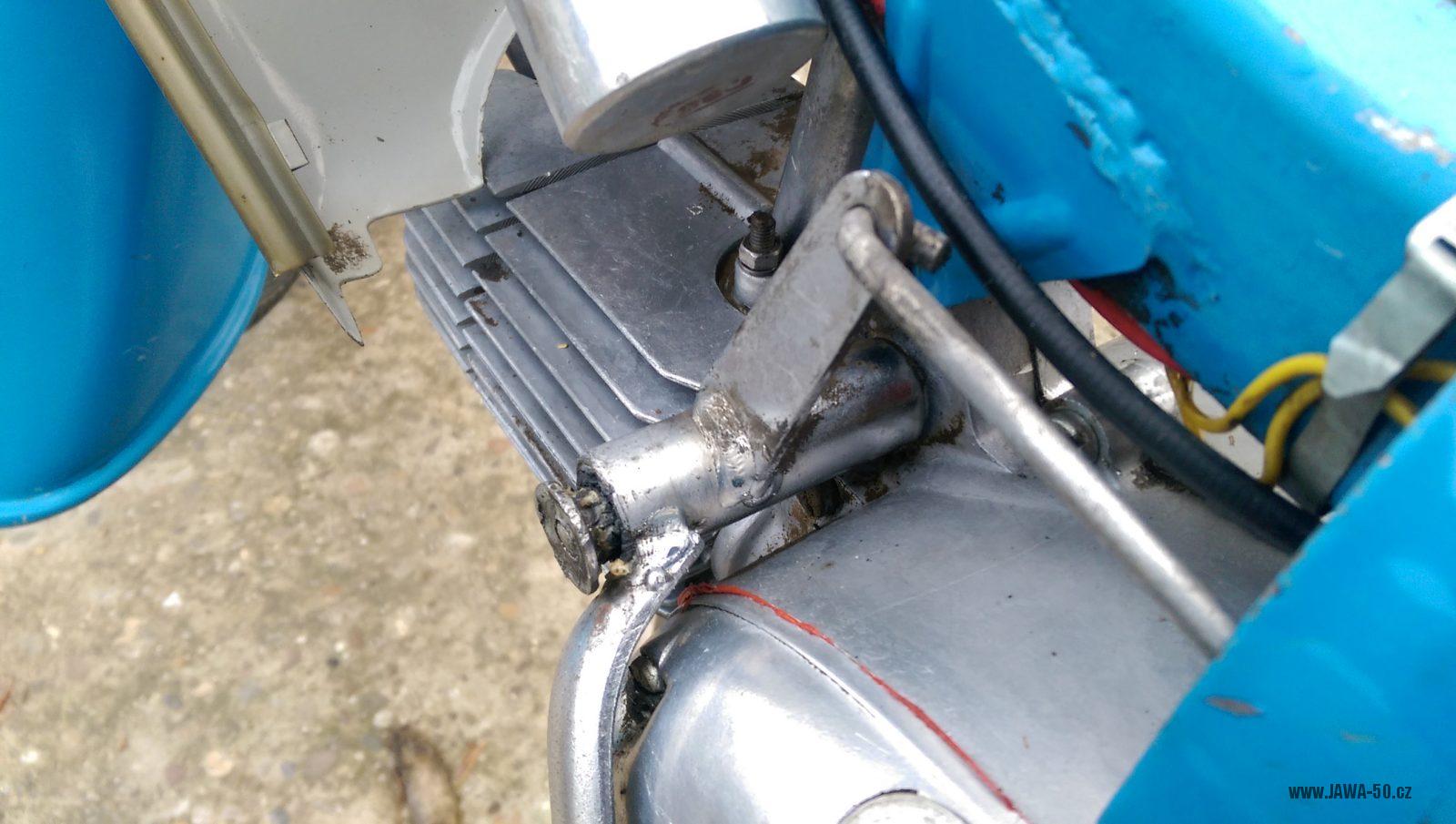

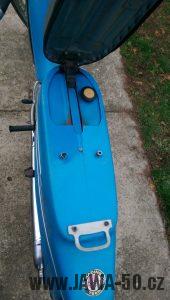

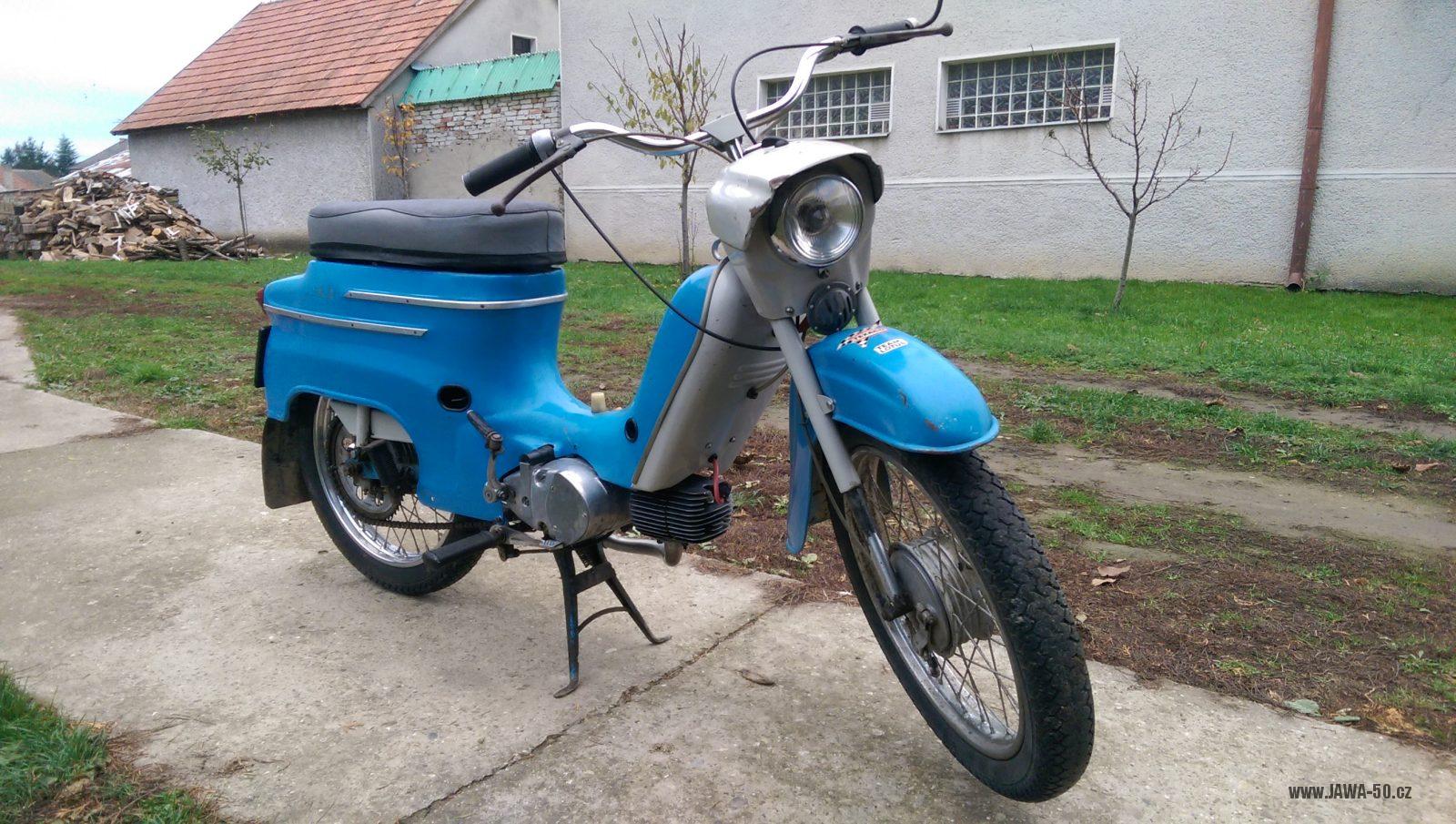

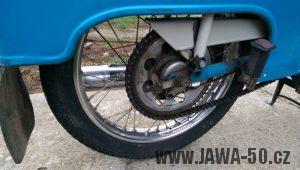

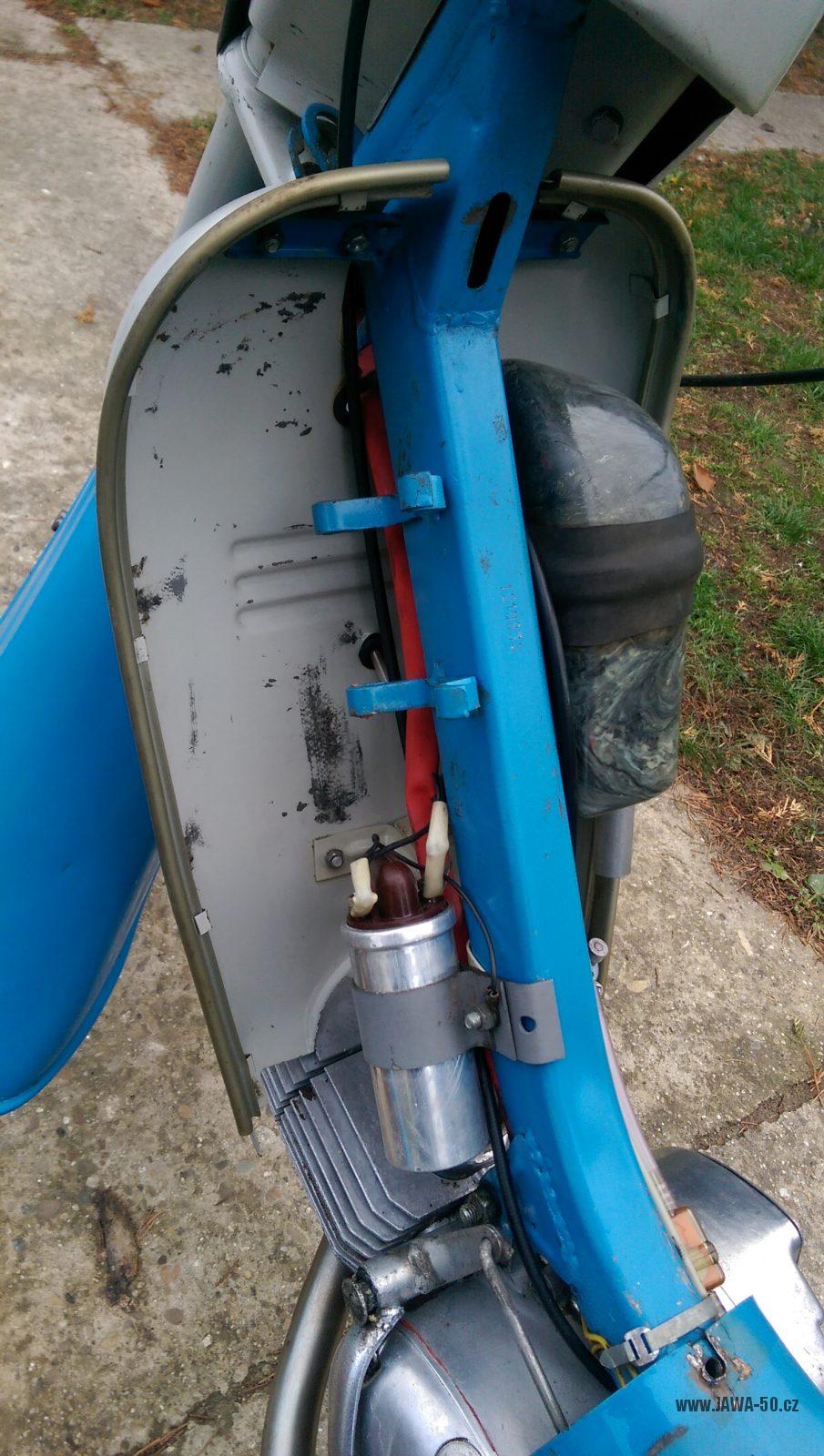

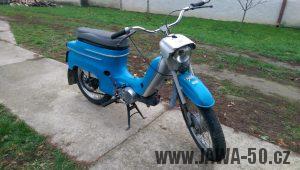

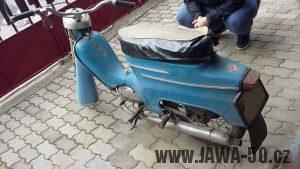

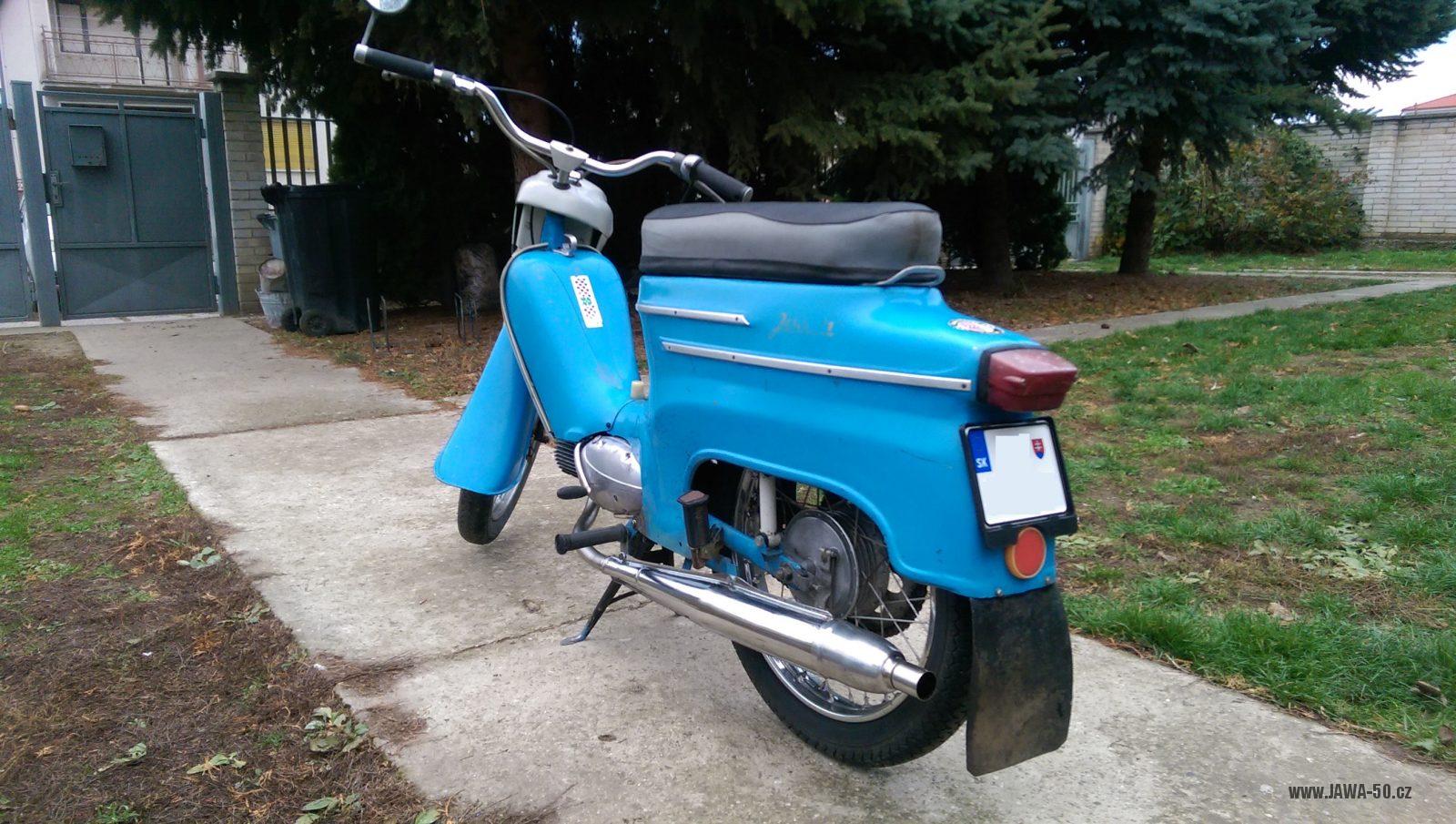

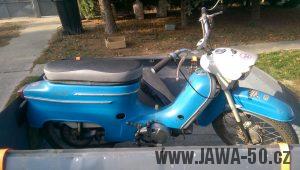

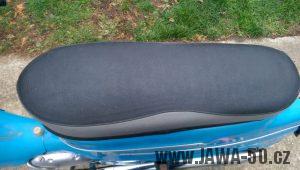

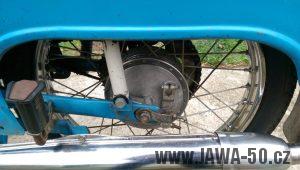

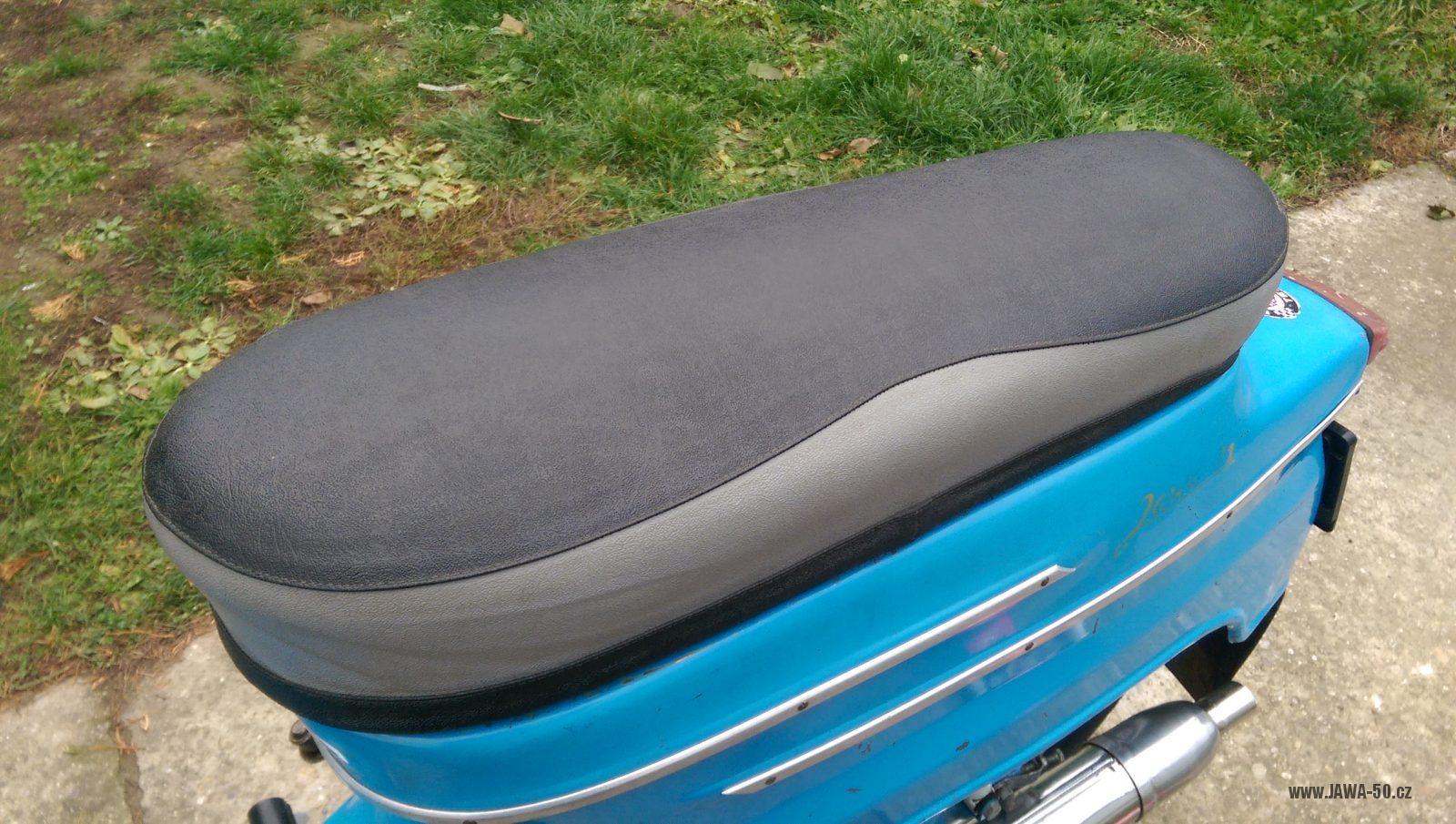

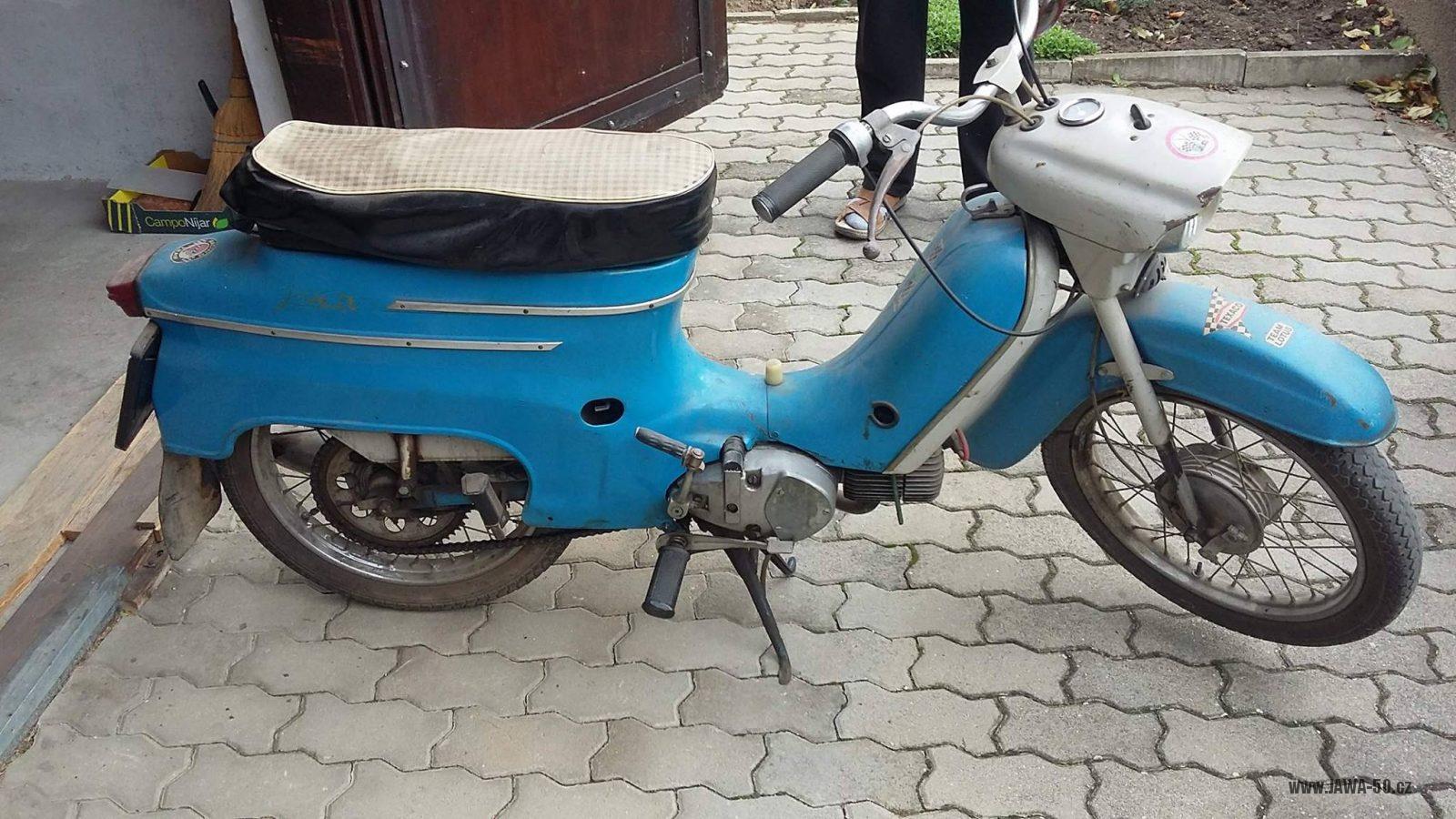

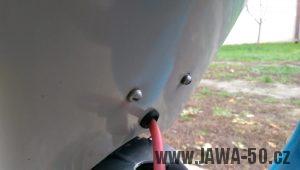

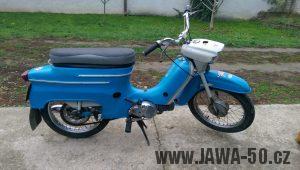

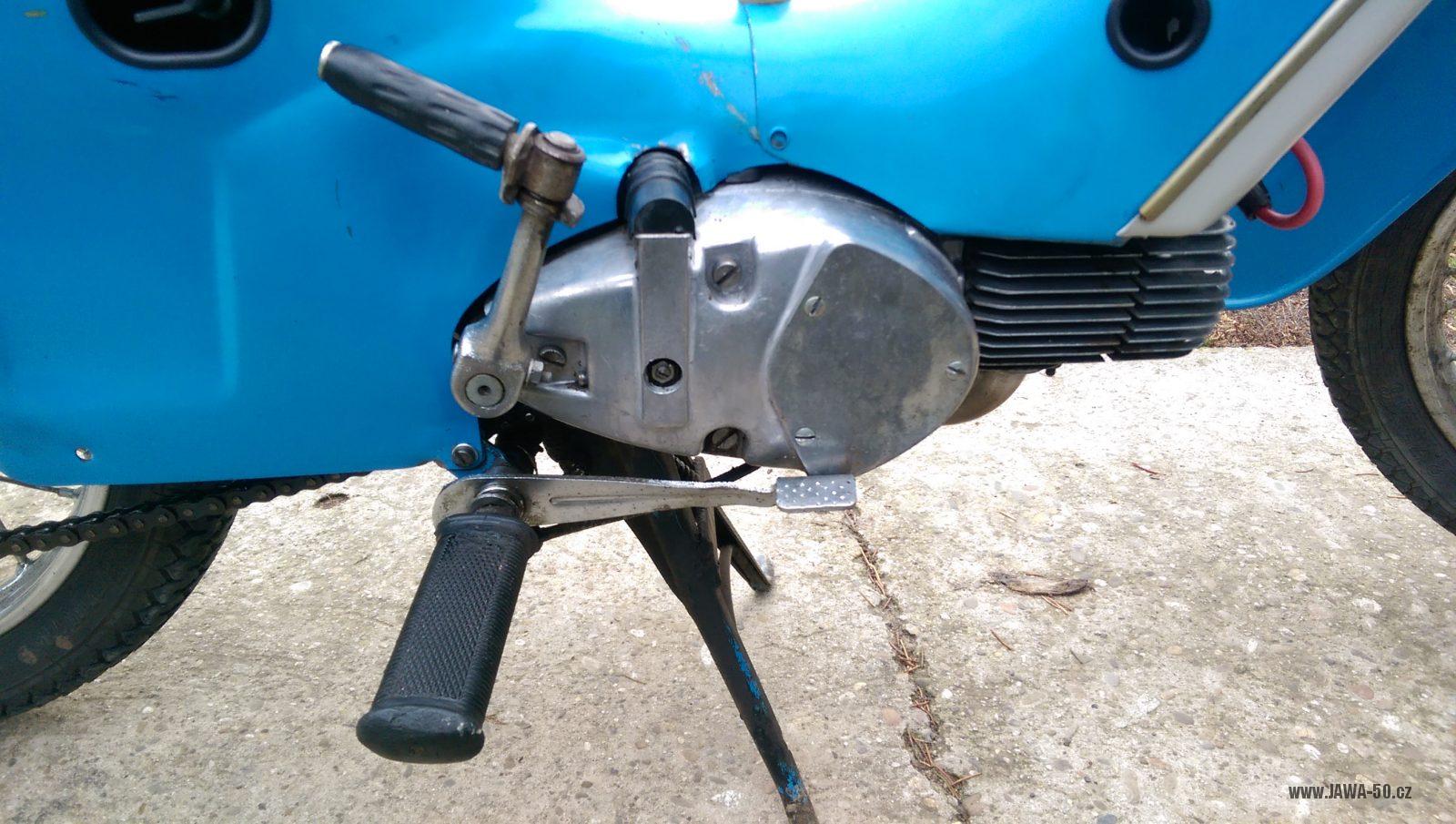

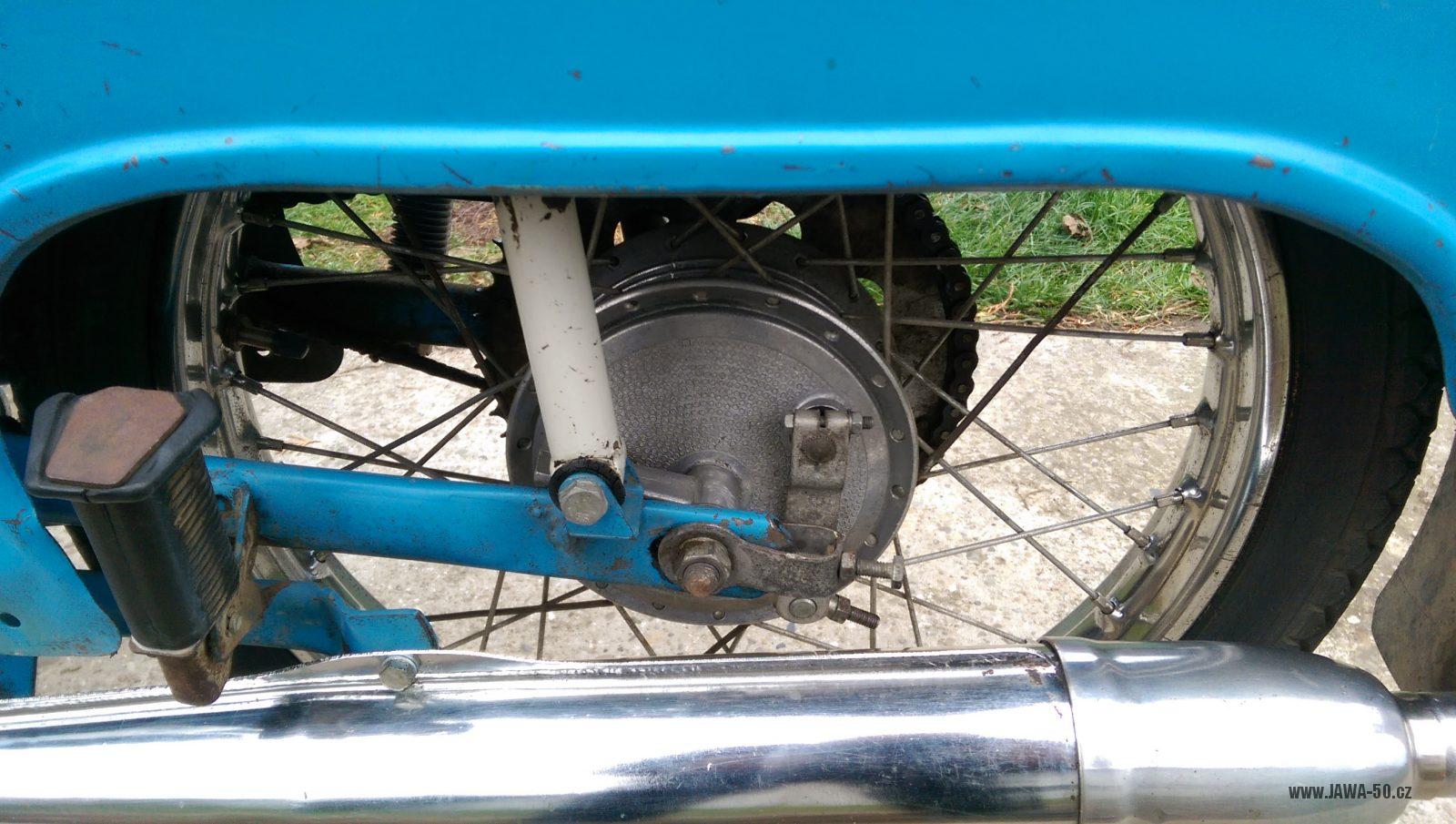

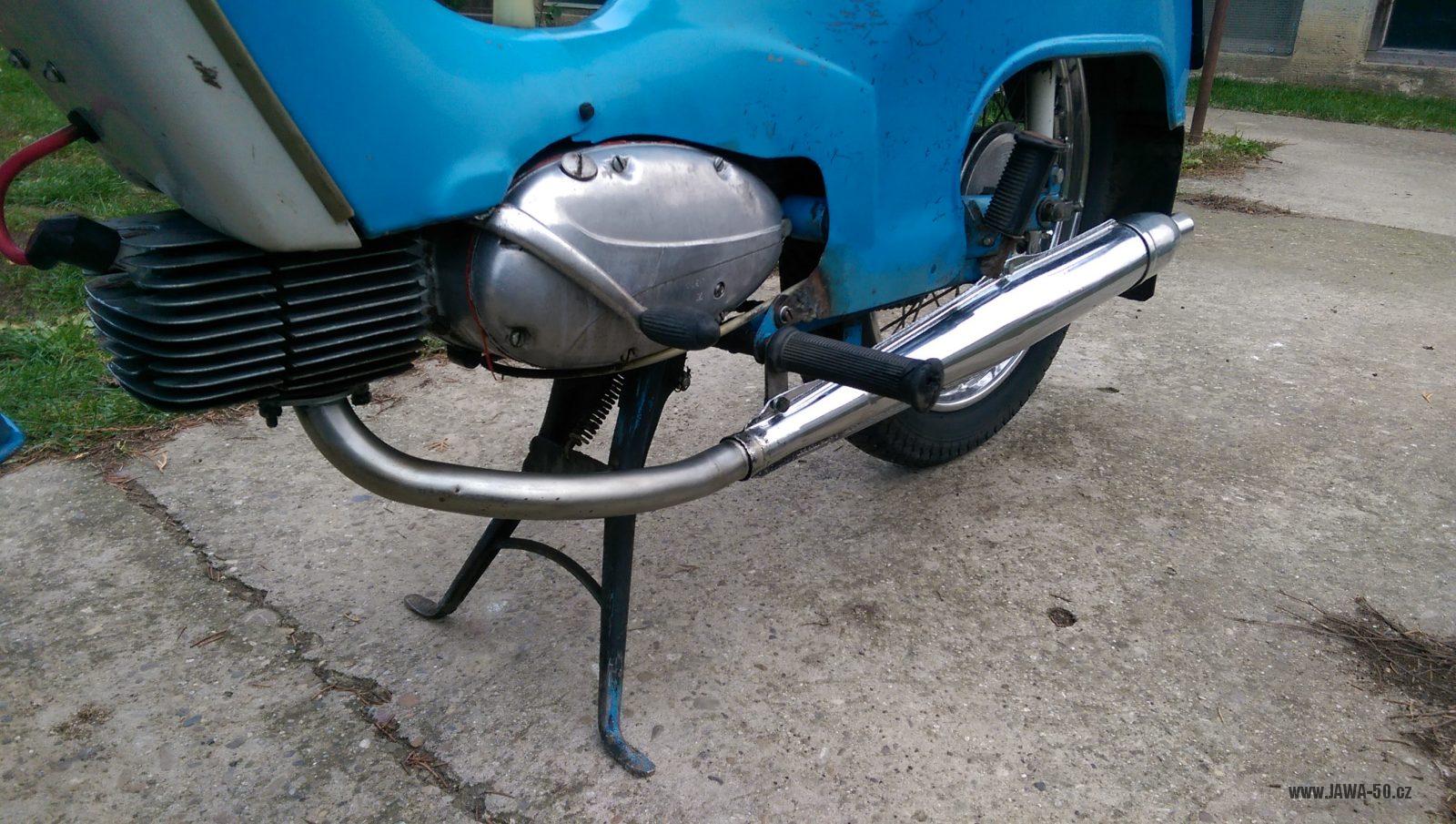

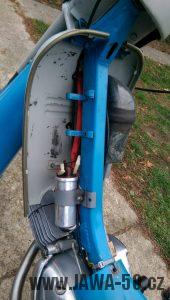

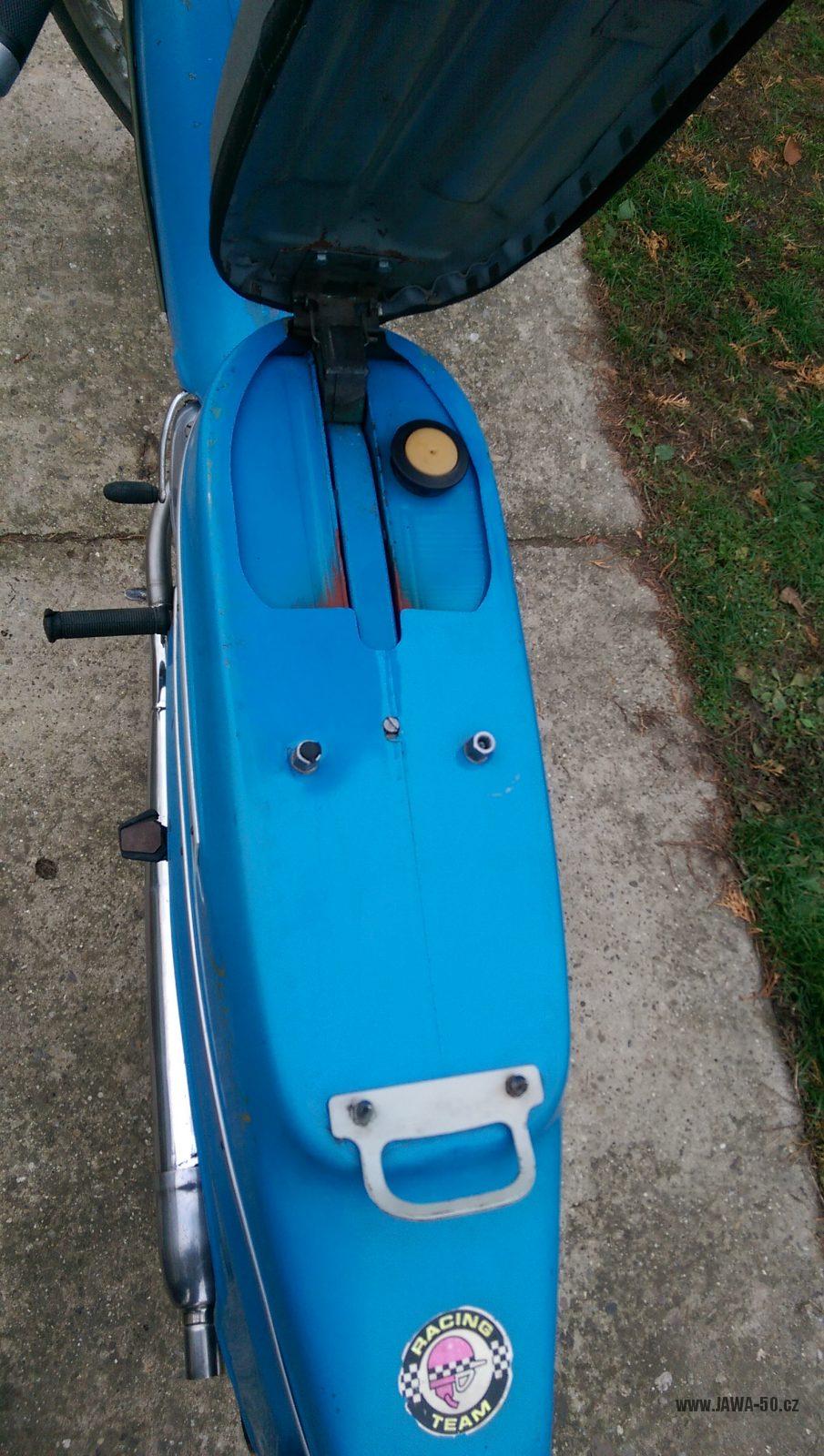

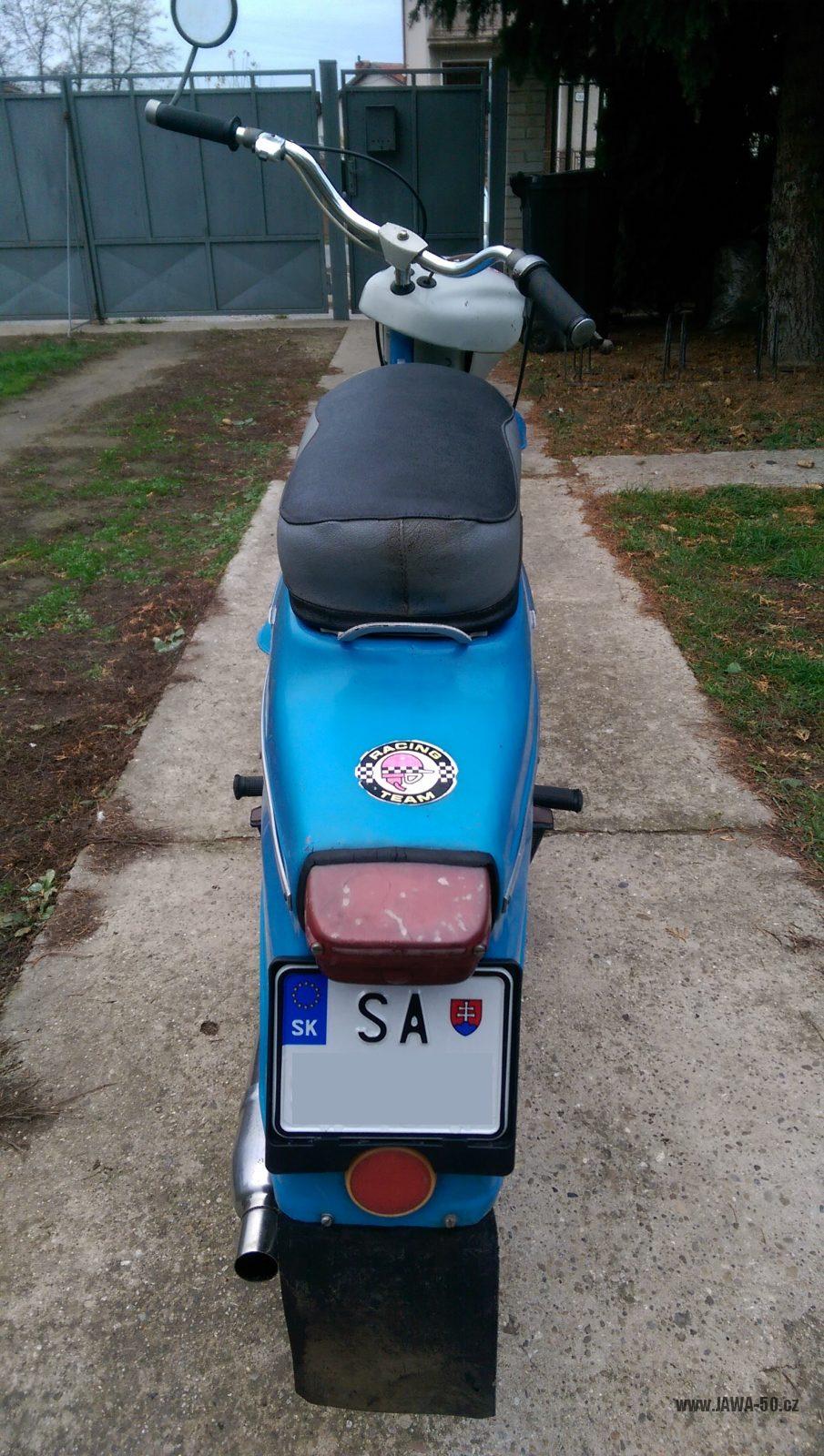

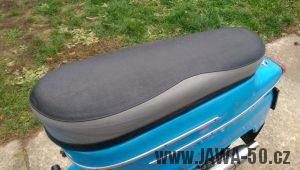

Monografie: Jawa 21 Sport z roku 1974

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 15.12.2017

Typické prvky provedení:

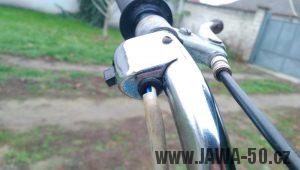

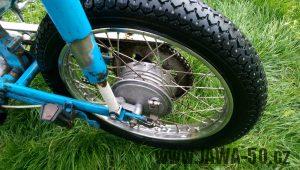

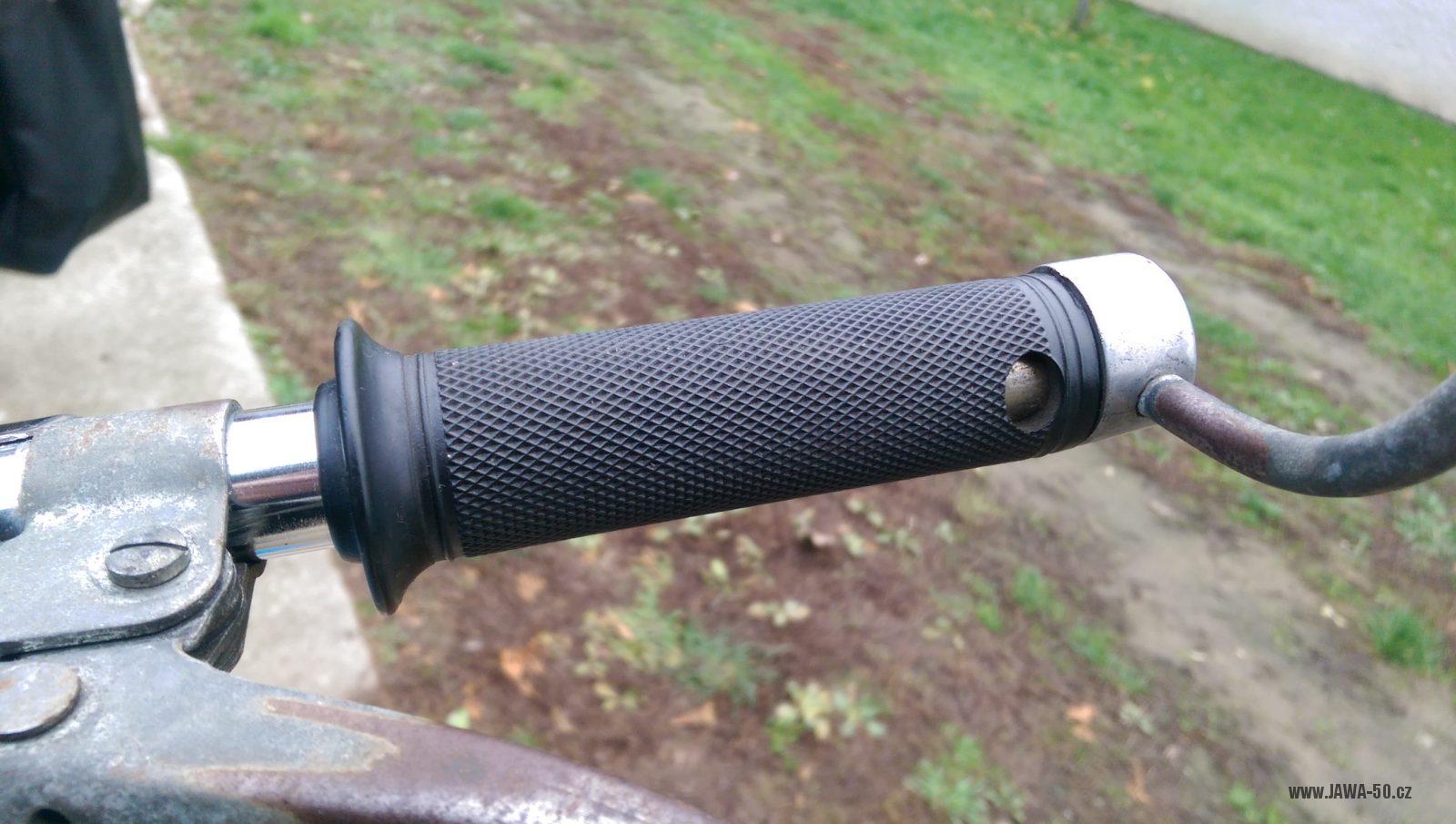

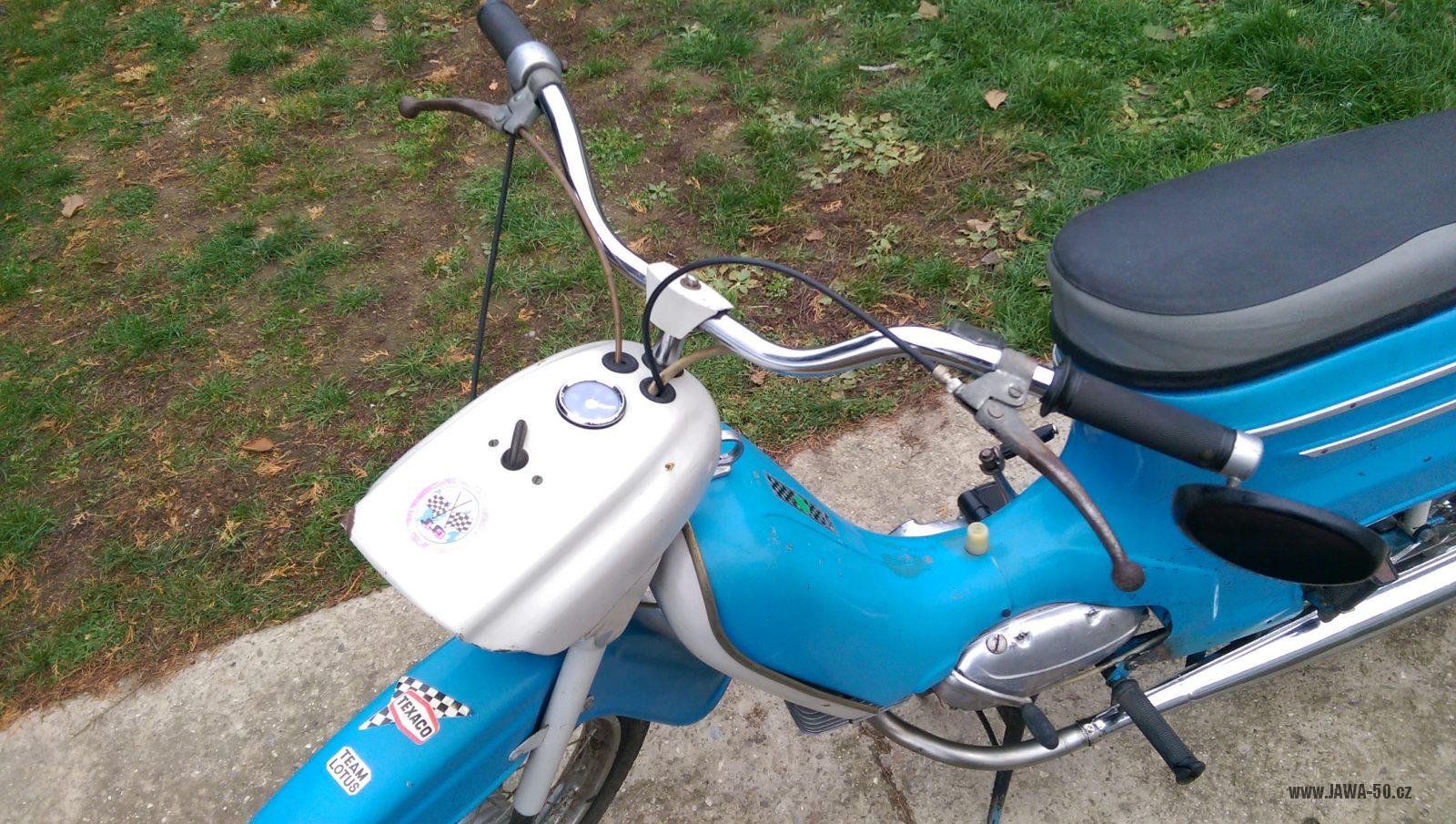

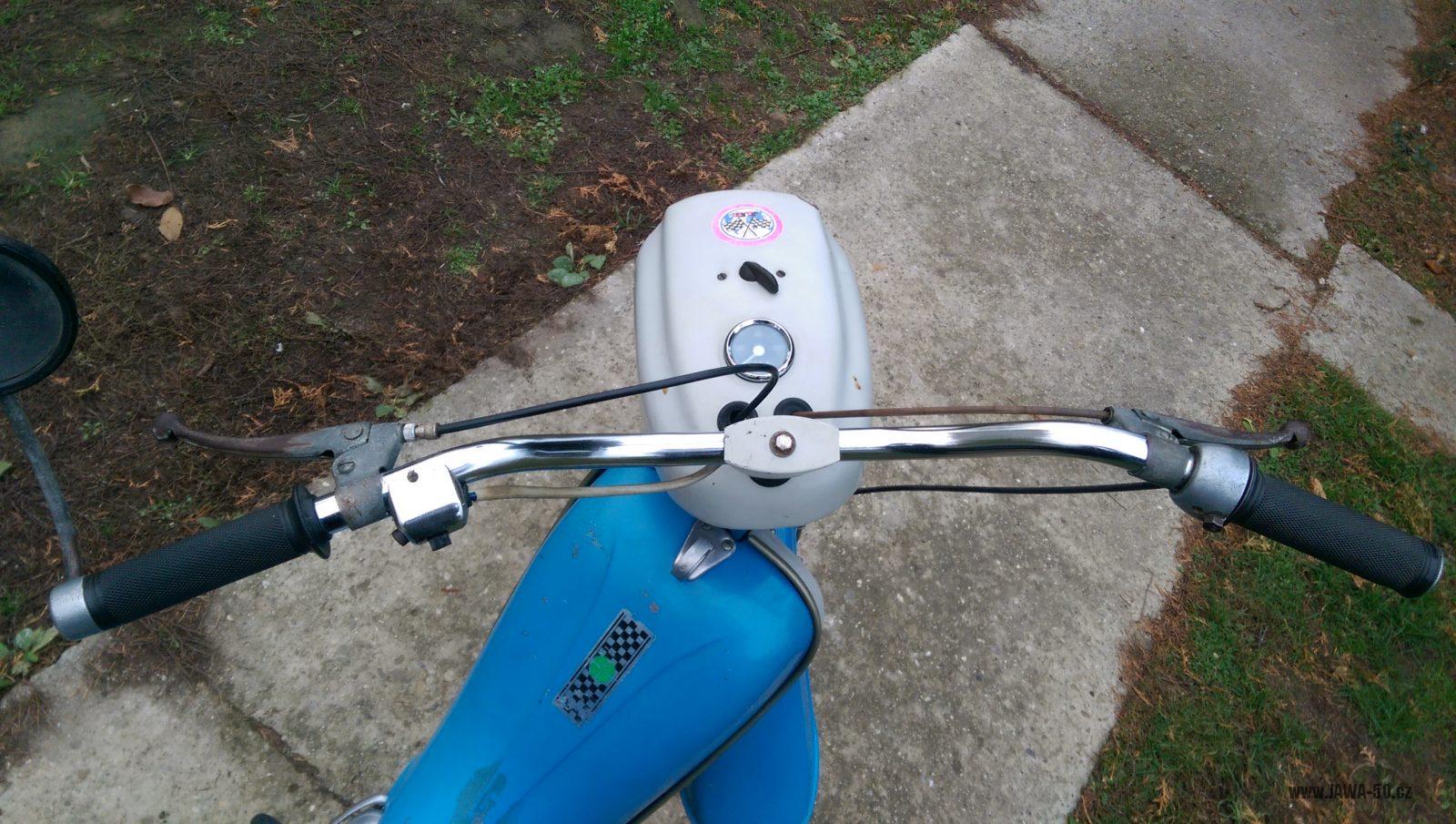

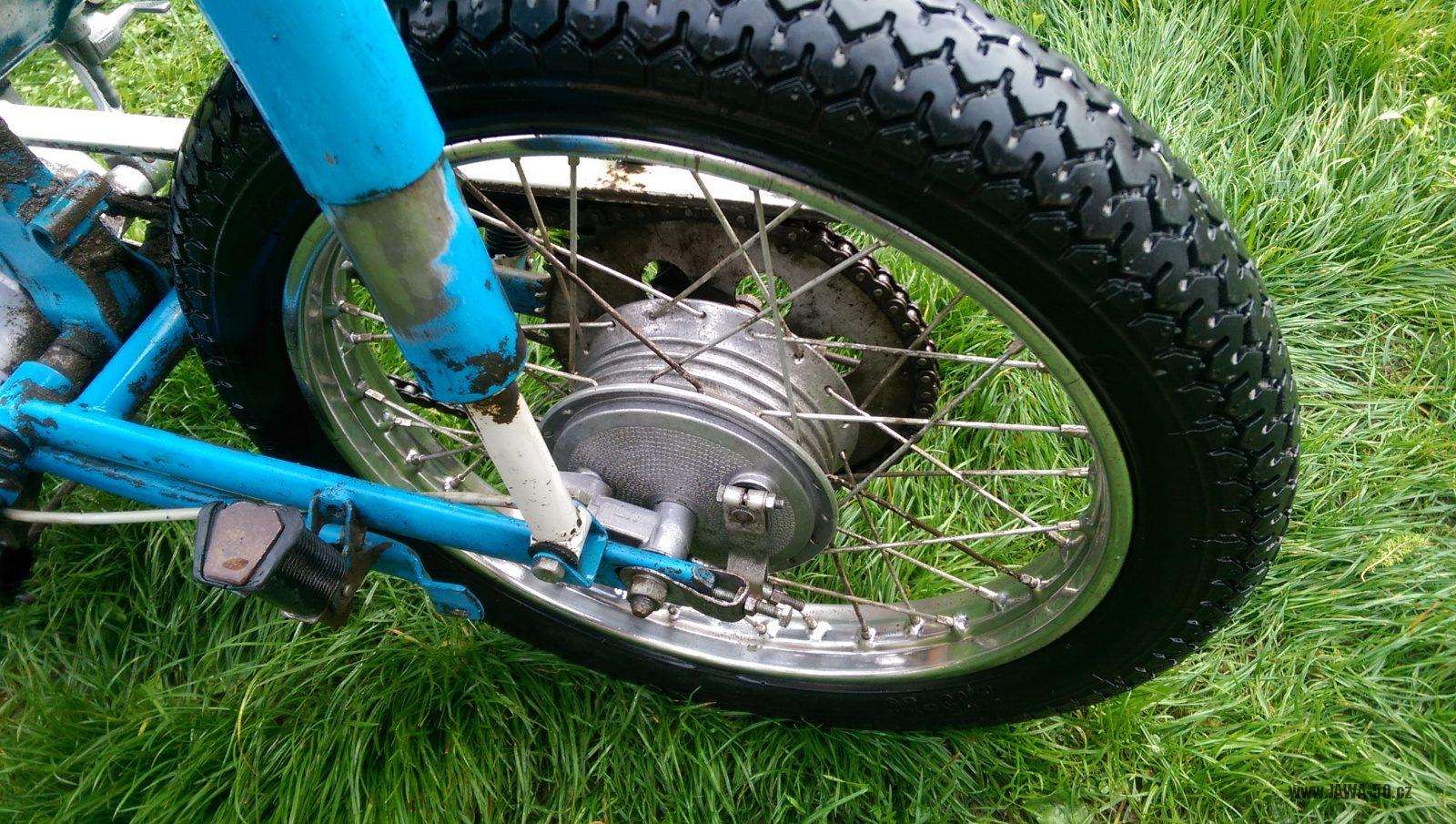

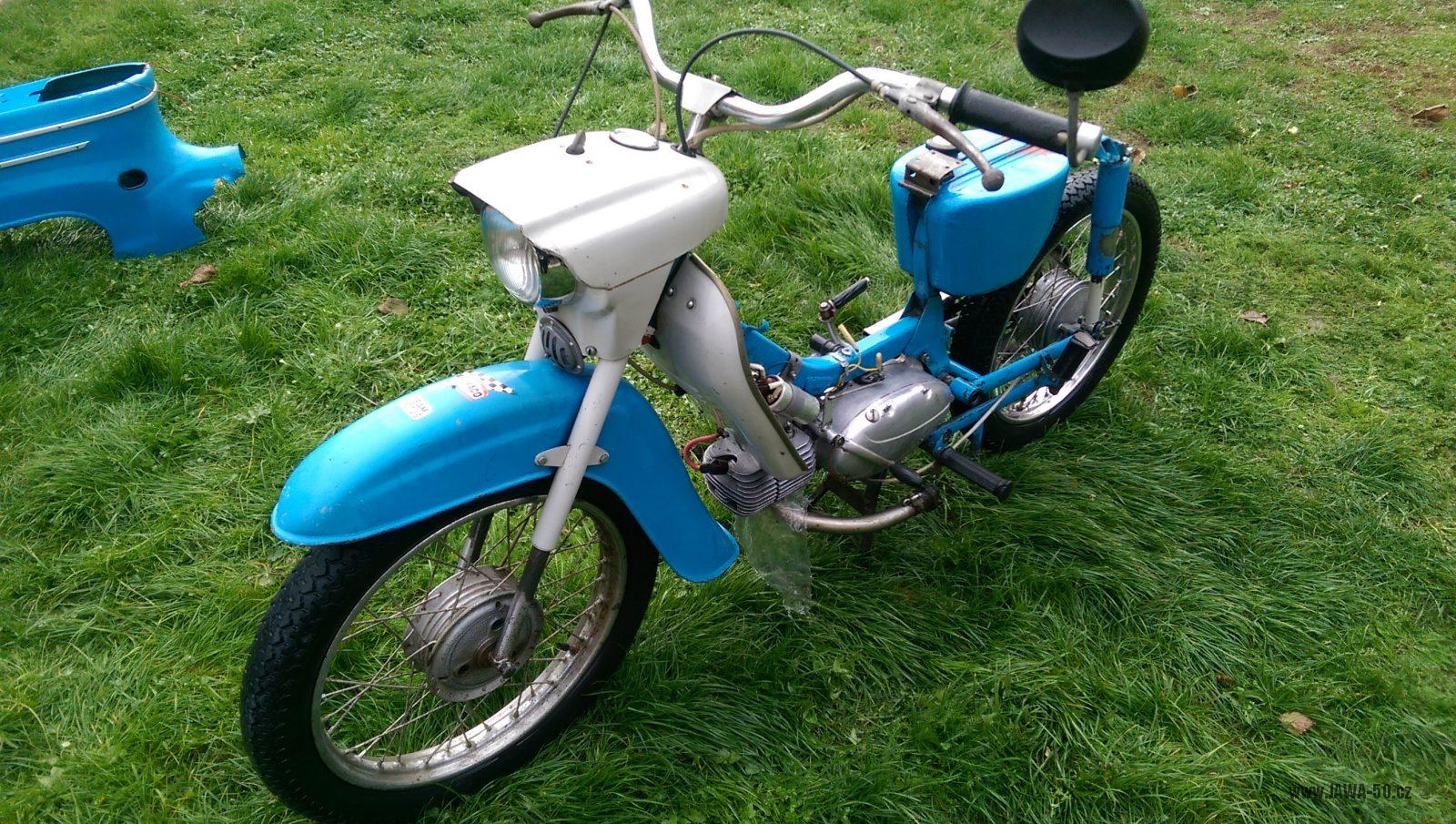

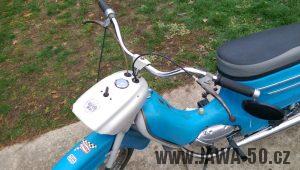

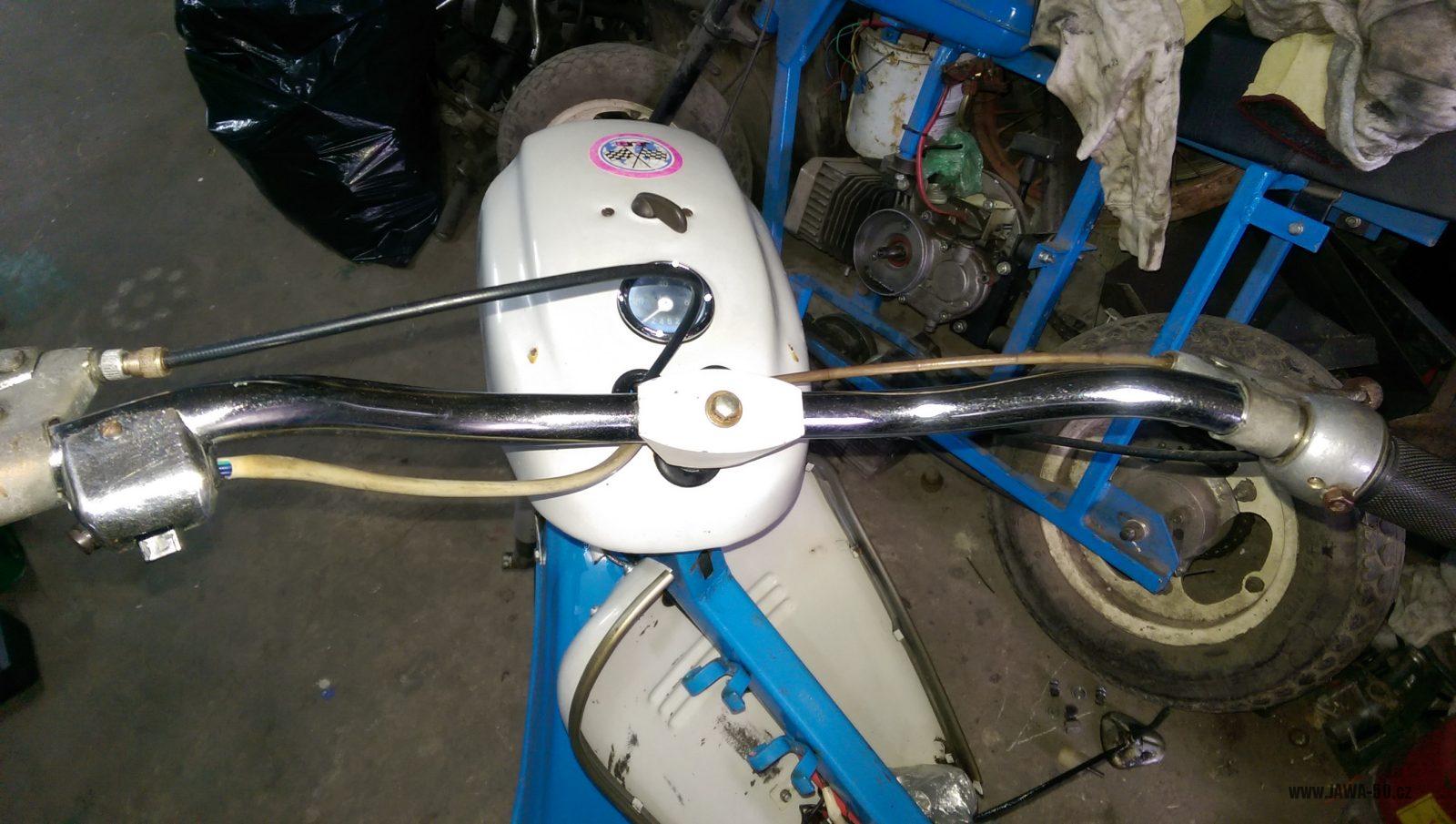

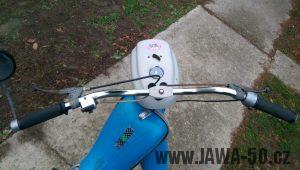

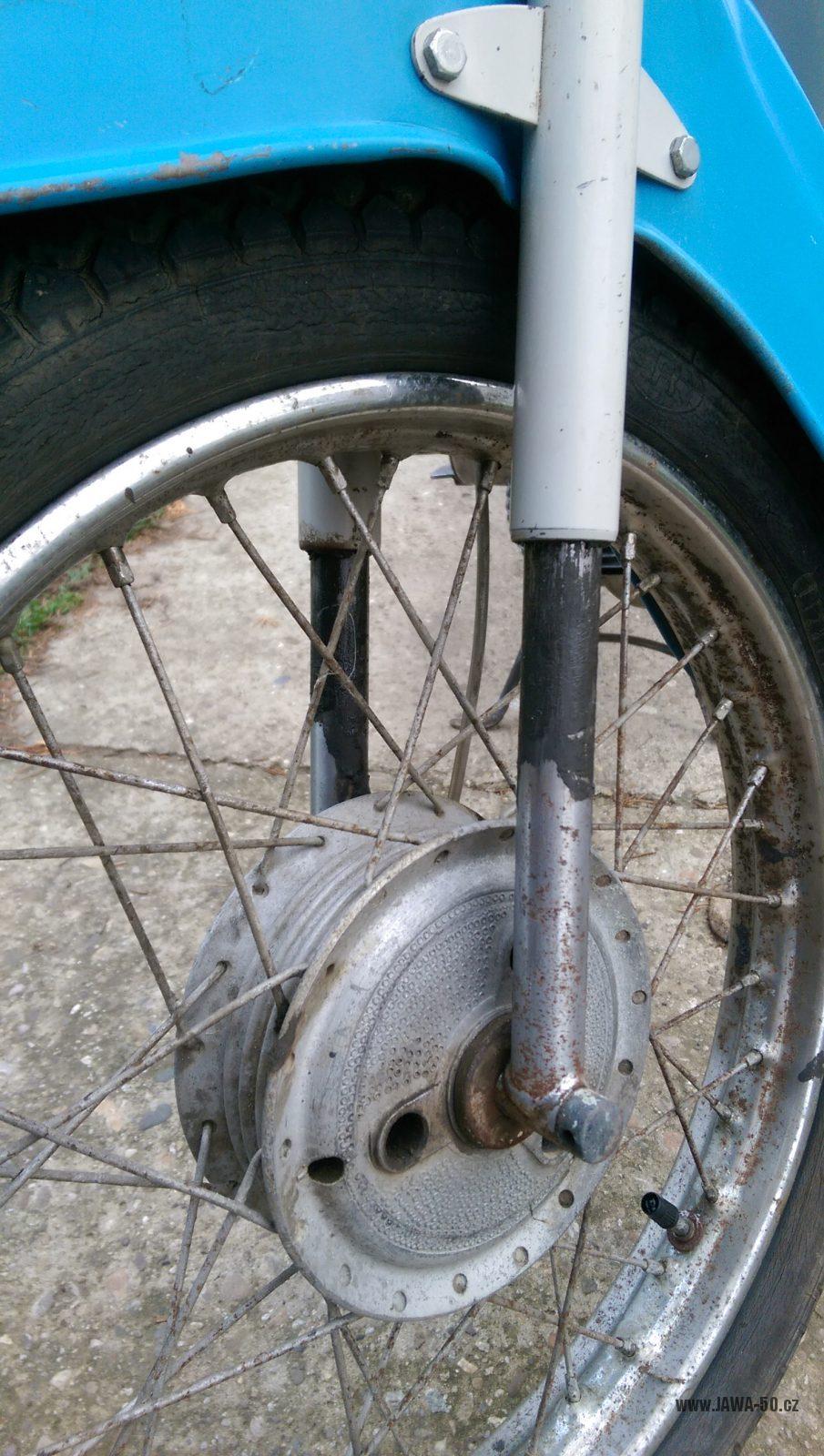

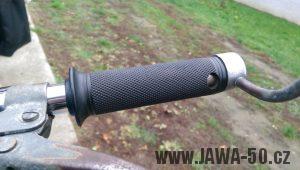

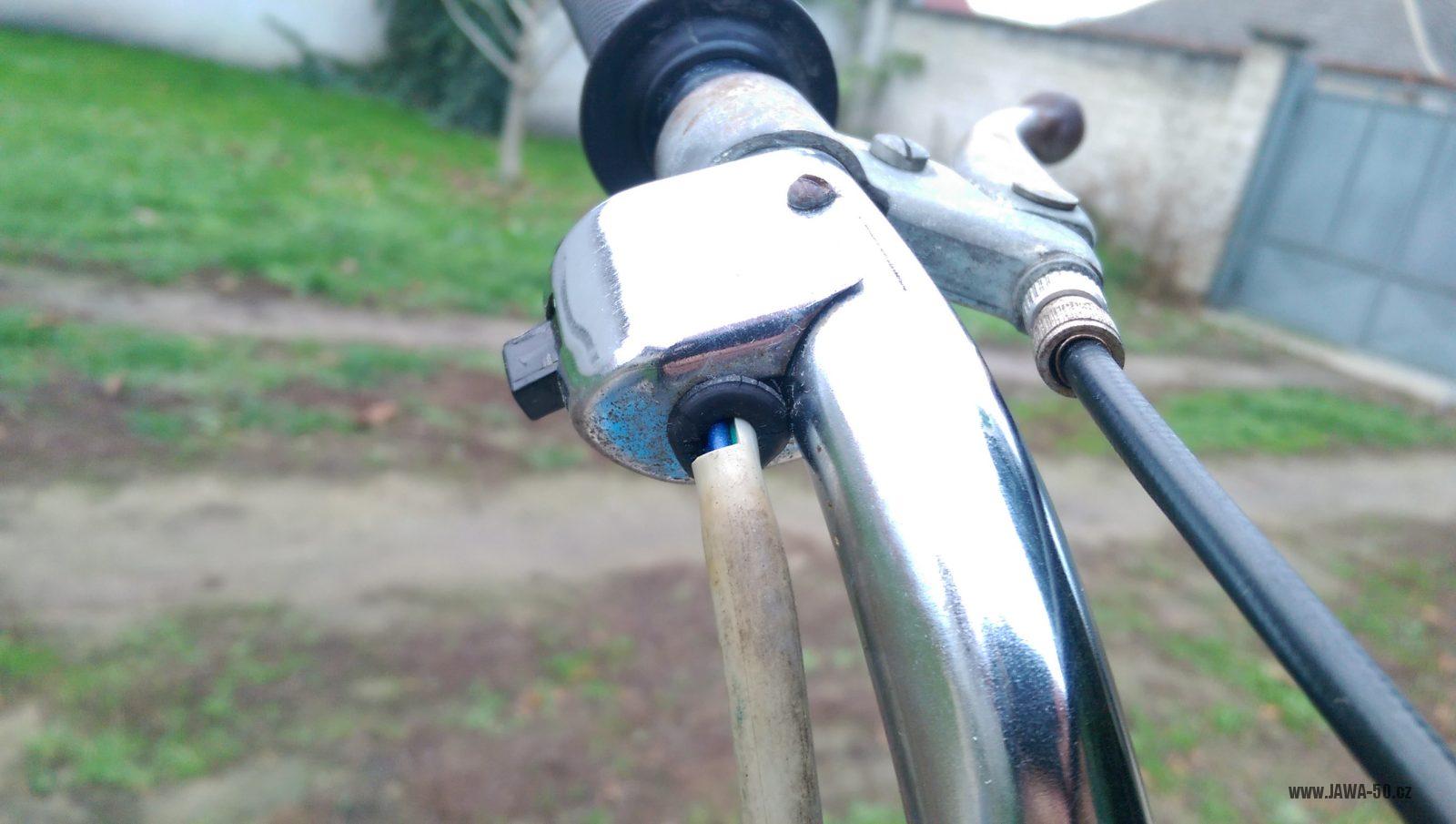

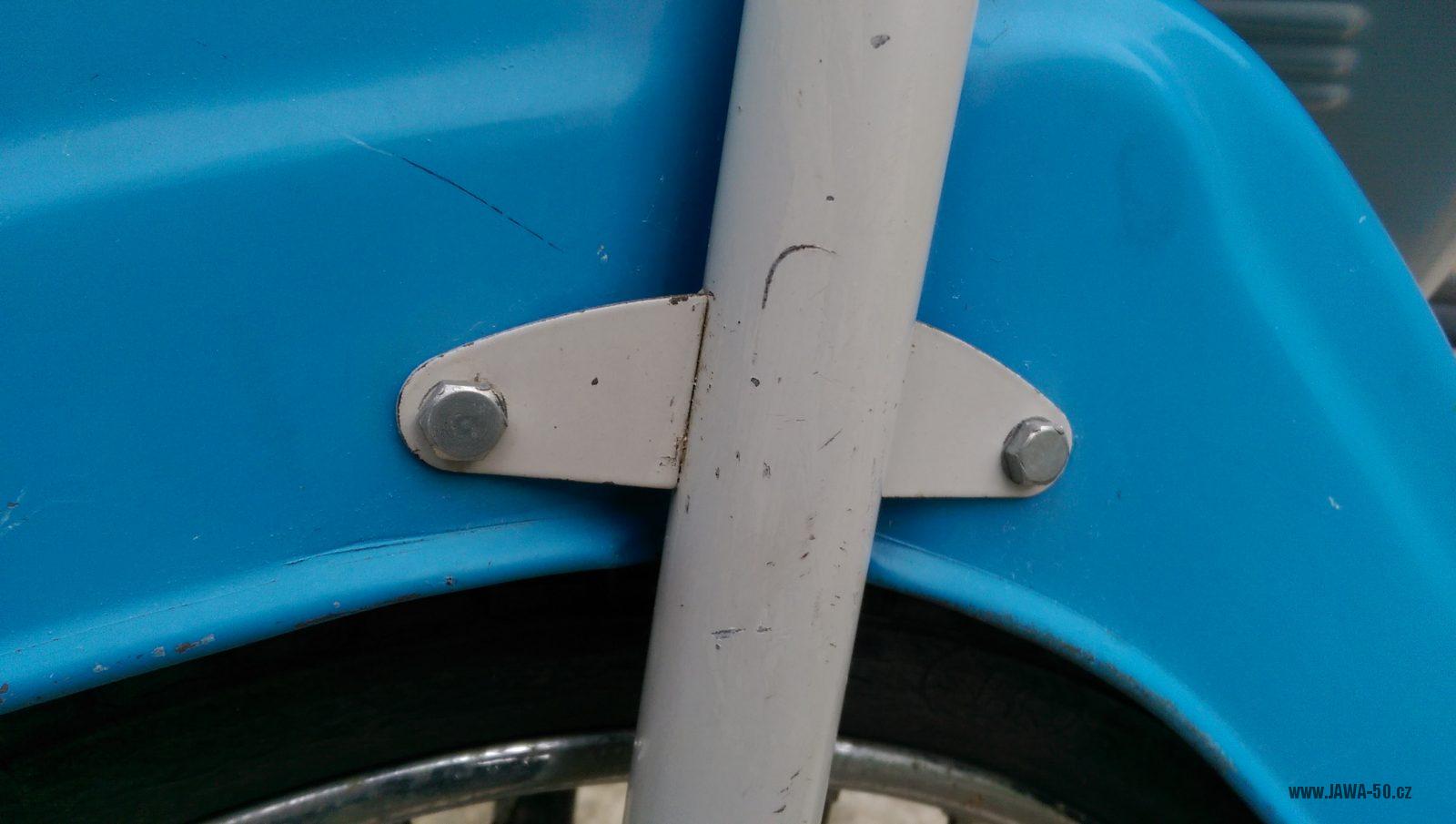

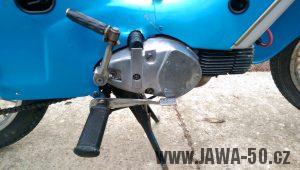

Nový typ řídítek (devátá varianta). Ovládací páčky již vyrobeny z vylisovaného plechu a nazinkovány. Přední vidlice bez krycích prachovek.

Údaje
Typ: Jawa 21 Sport
Datum výroby: 1974

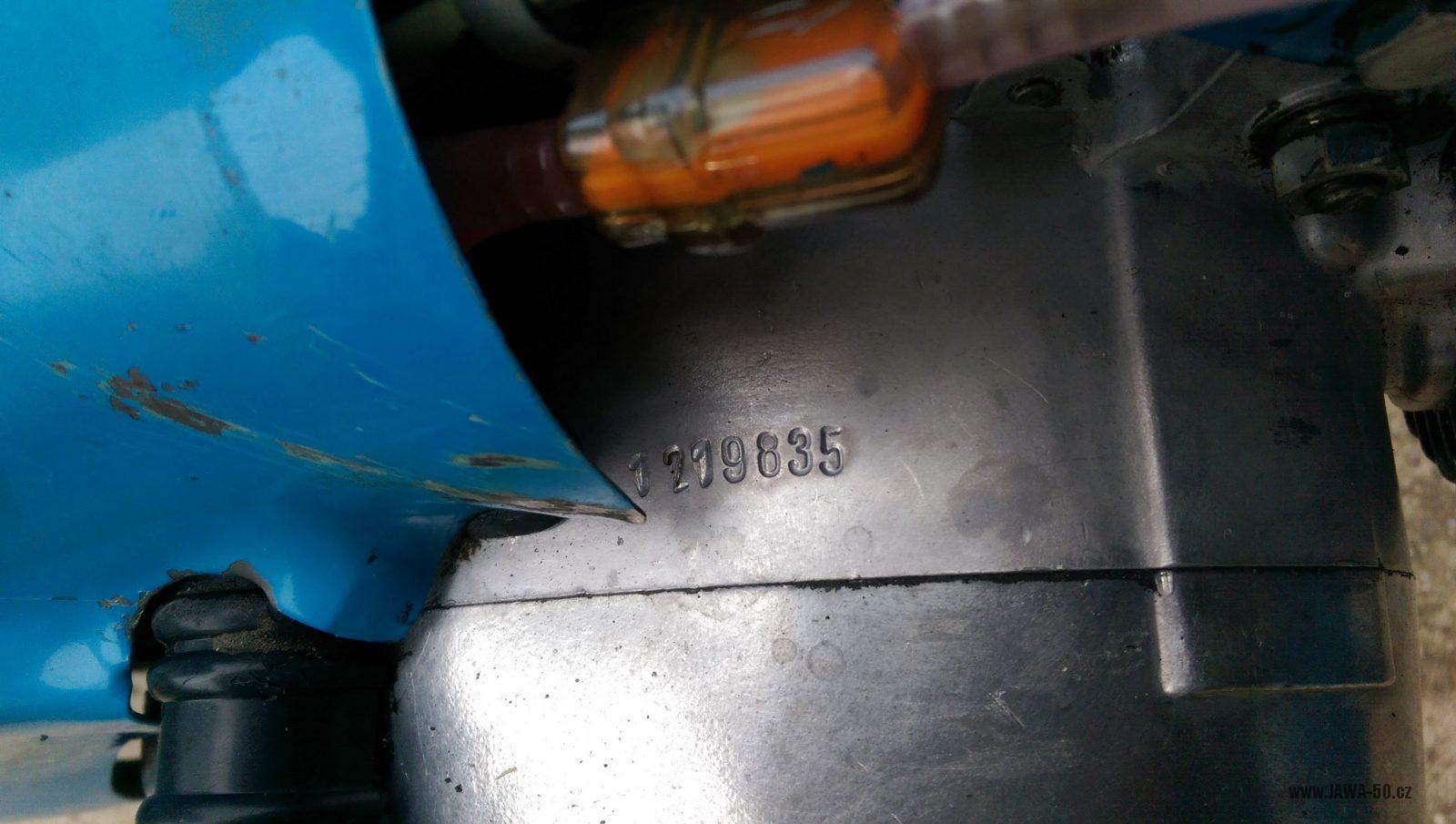

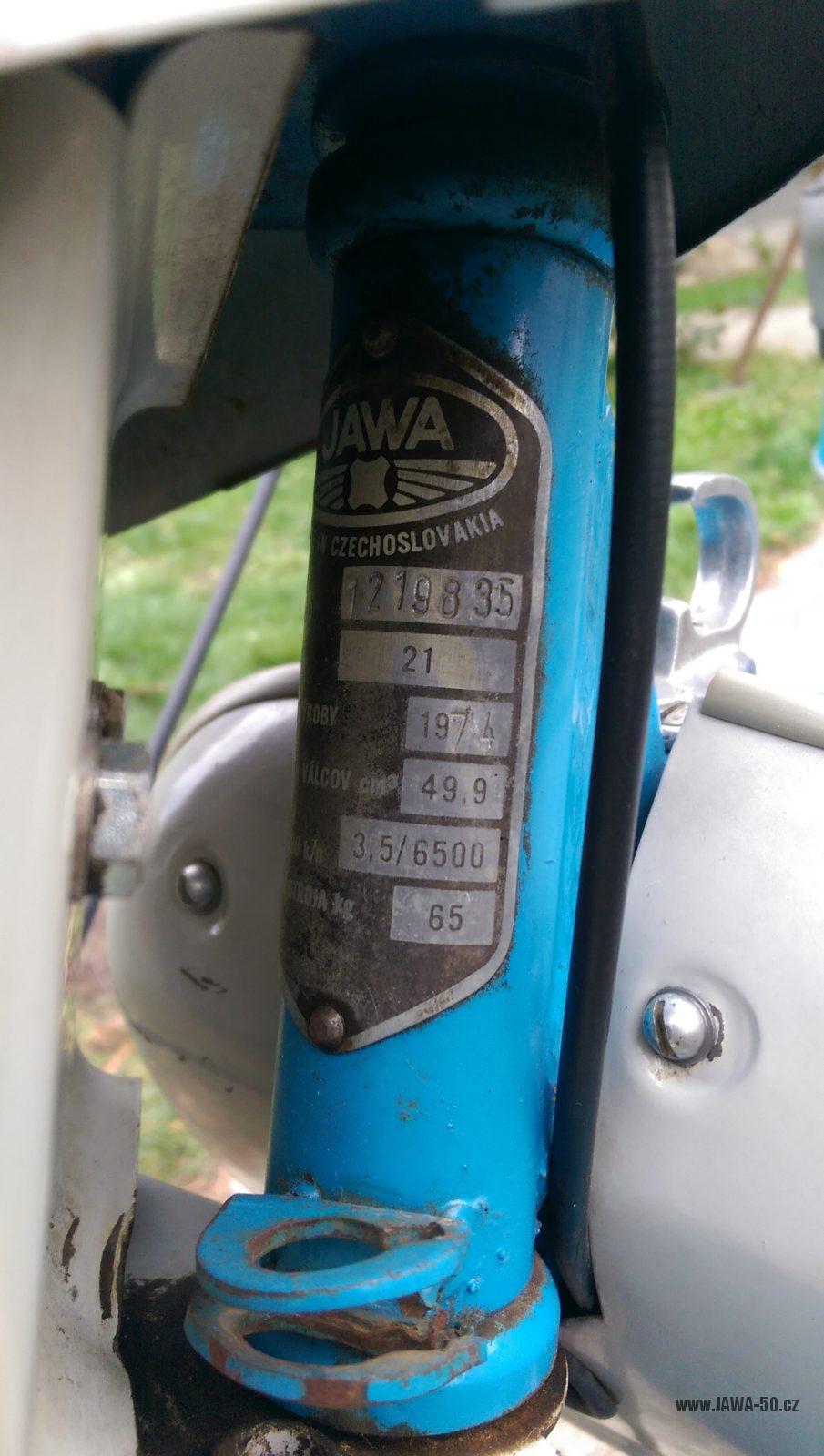

Výrobní číslo: 1219835
Odstín: ČSN 4212 „jasně modrá“ + ČSN 1089 „šeď hedvábná“

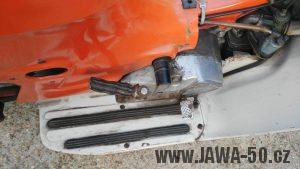

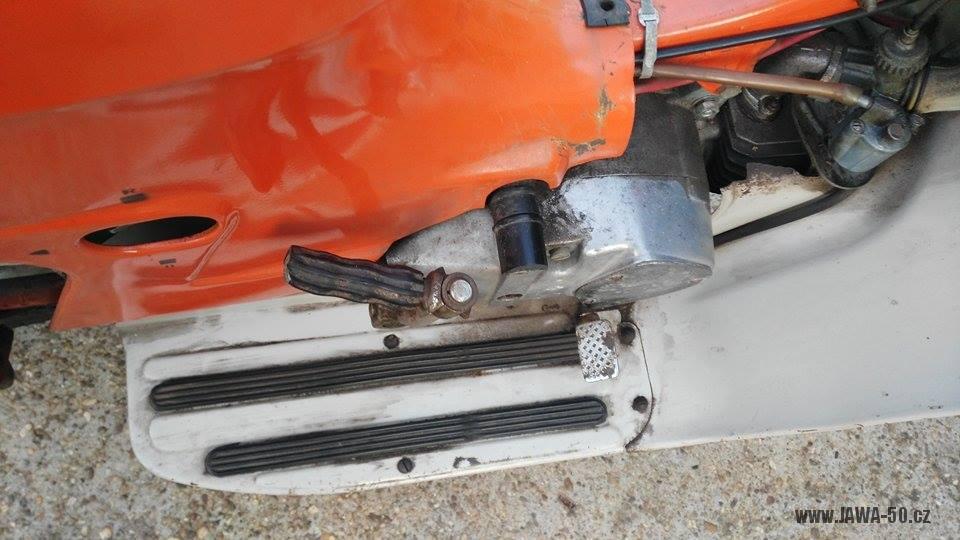

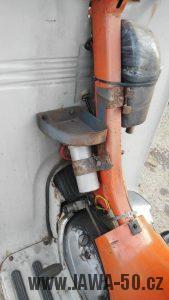

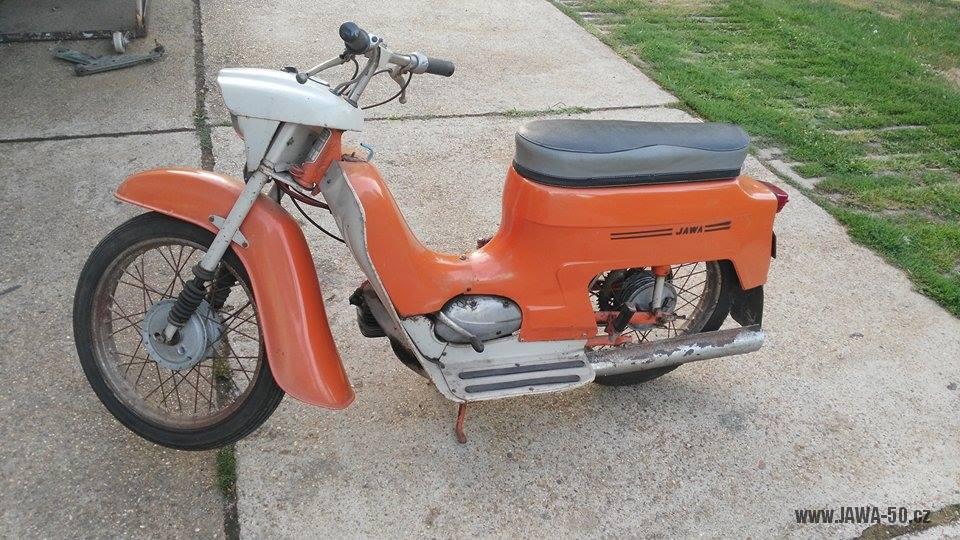

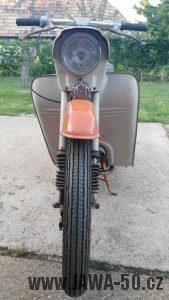

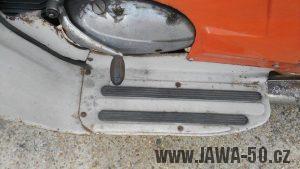

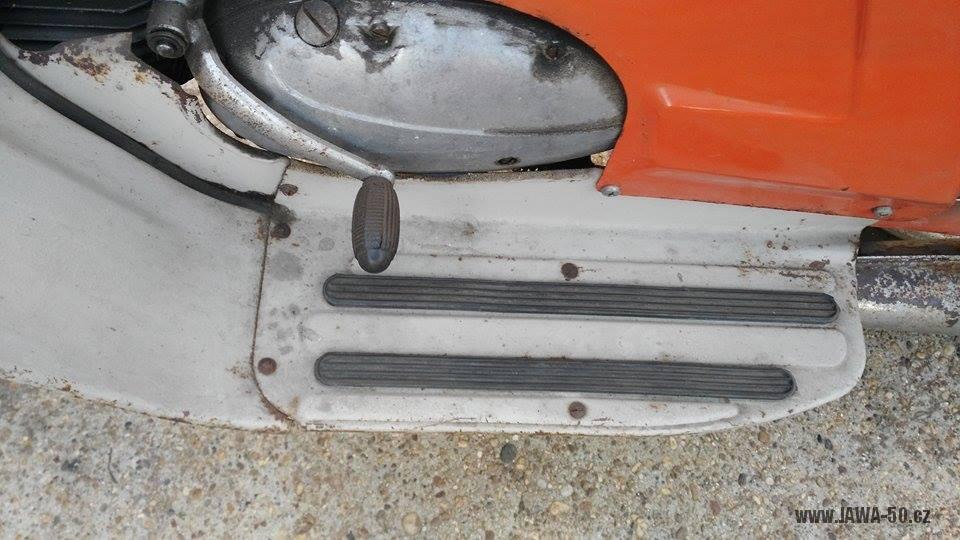

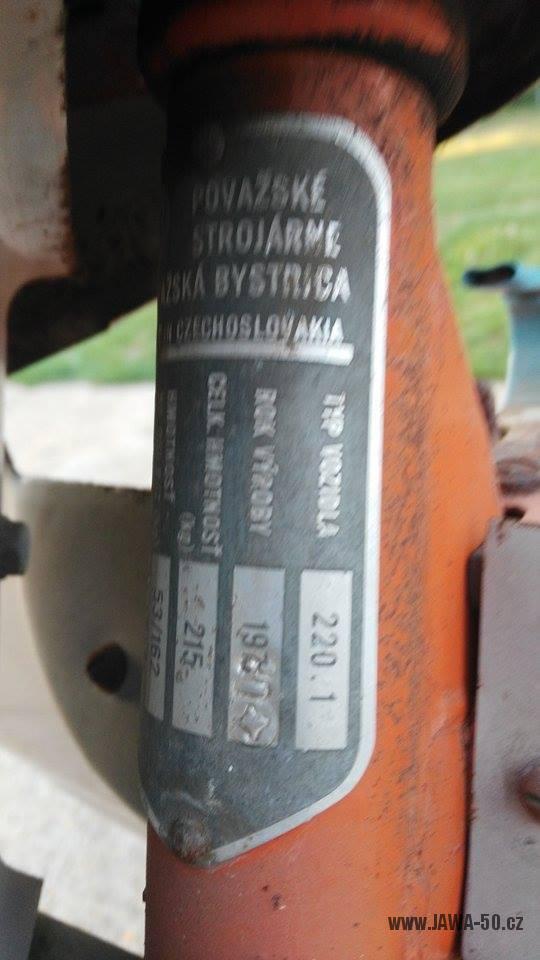

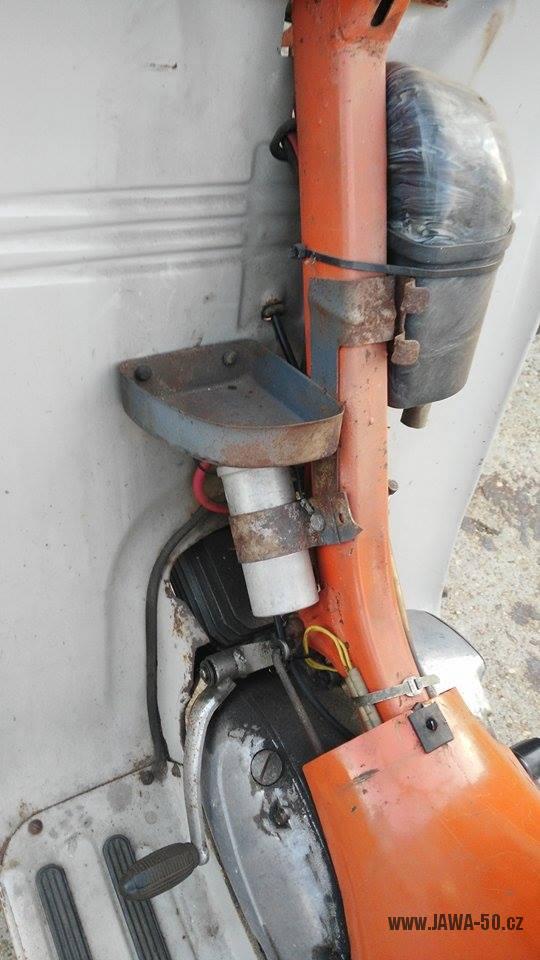

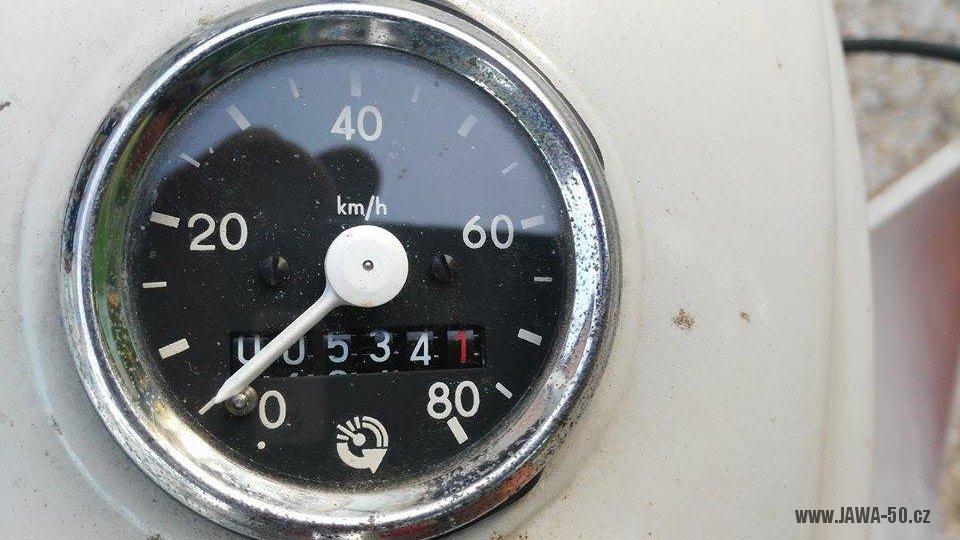

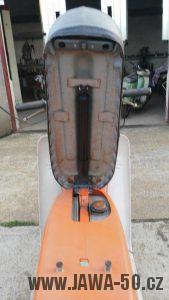

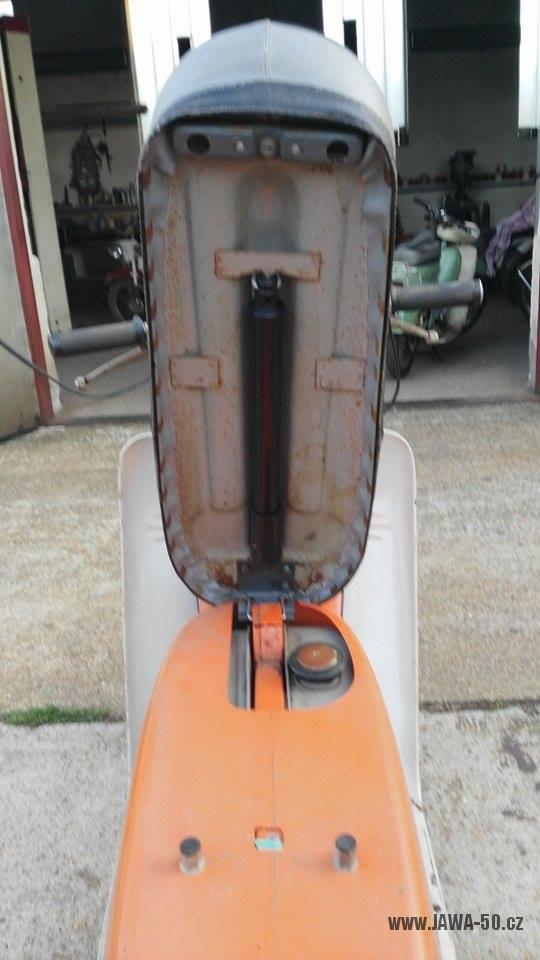

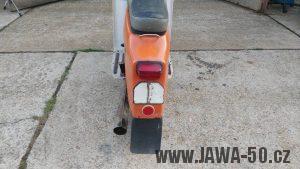

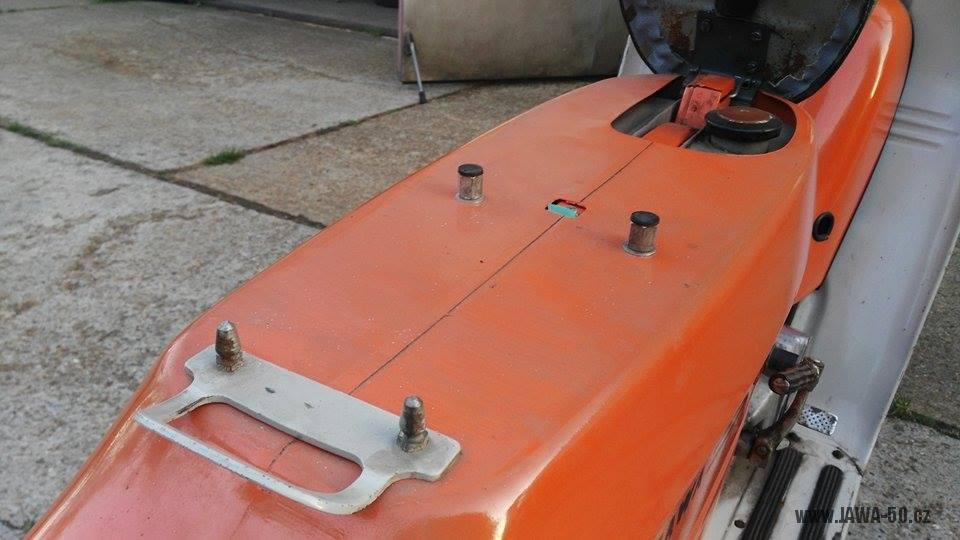

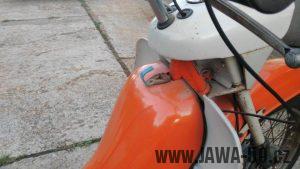

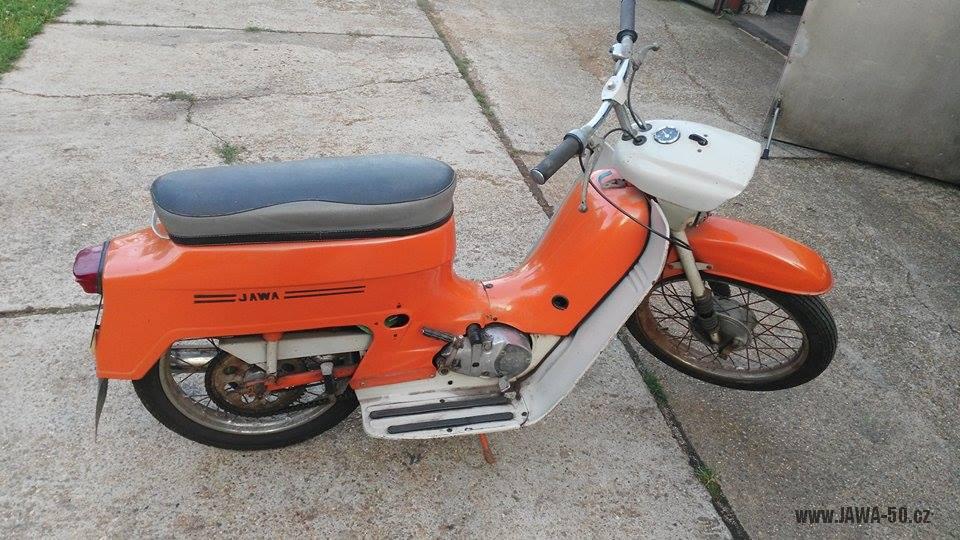

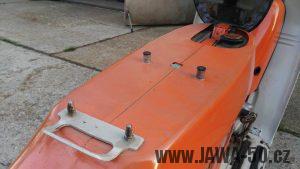

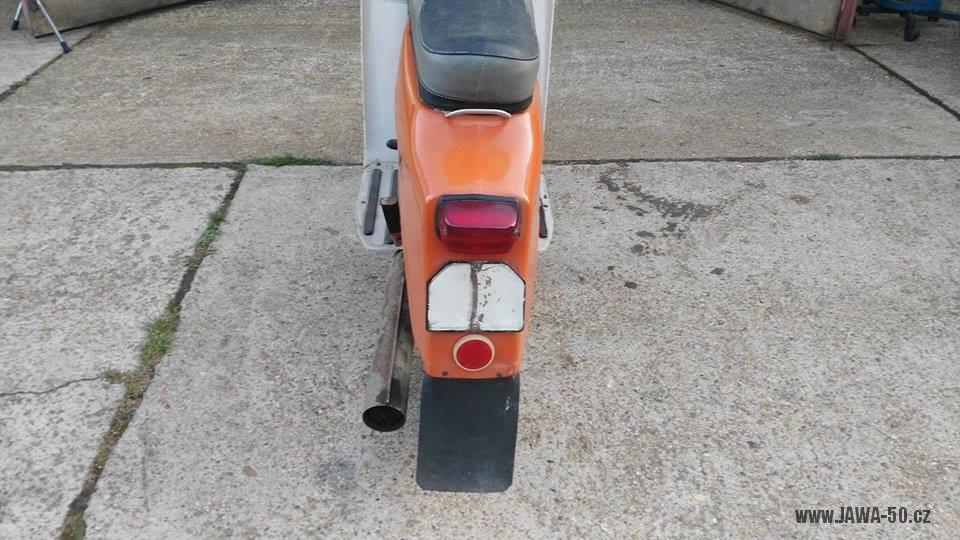

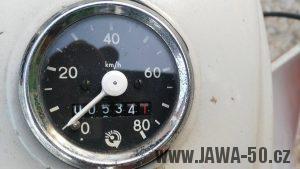

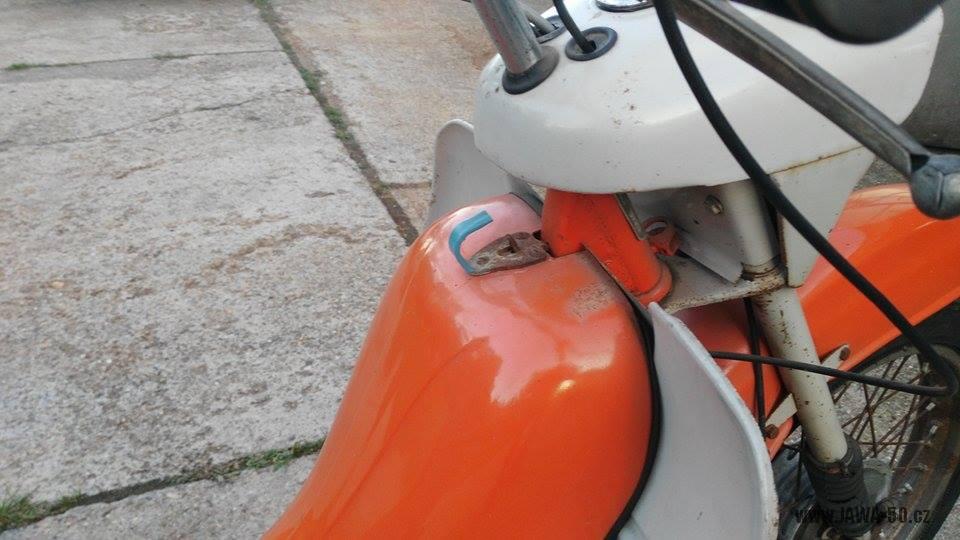

Monografie: Jawa 220 Pionýr z roku 1980

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 15.12.2017

Údaje
Typ: Jawa 220.100
Datum výroby: 1980

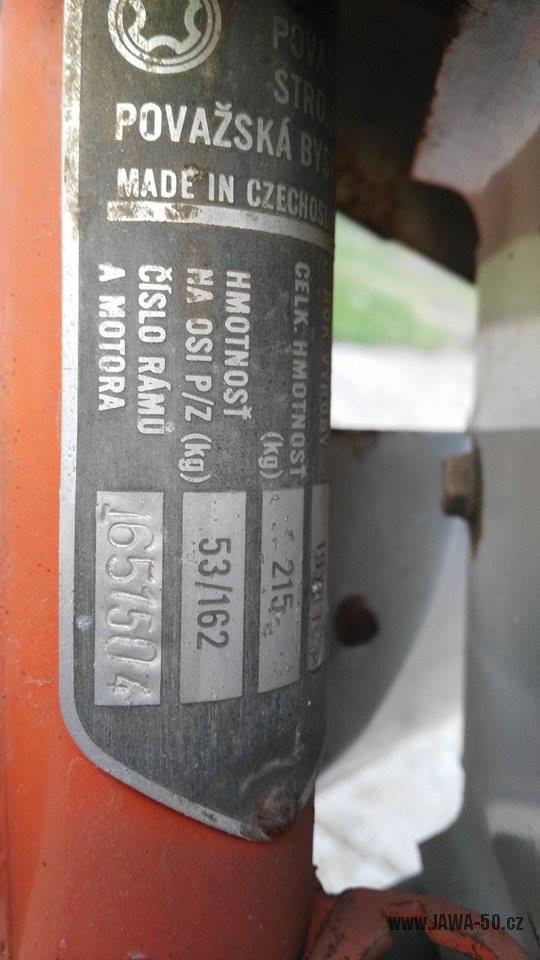

Výrobní číslo: 1651504
Odstín:

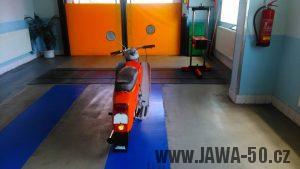

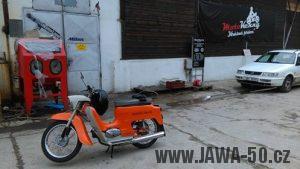

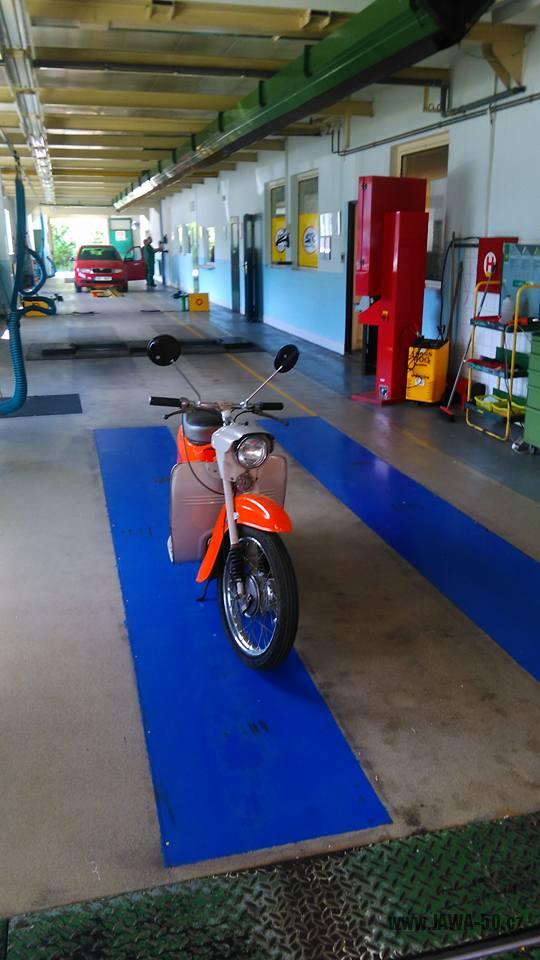

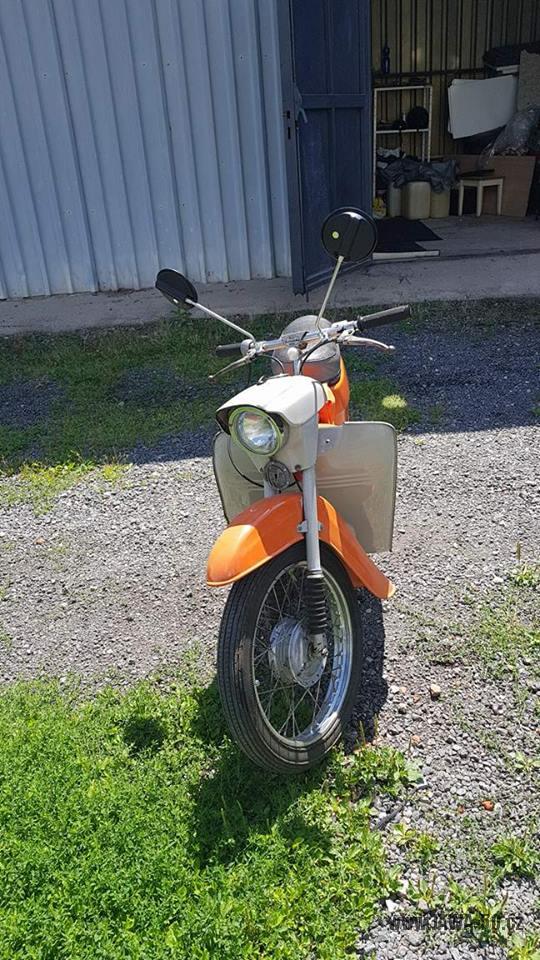

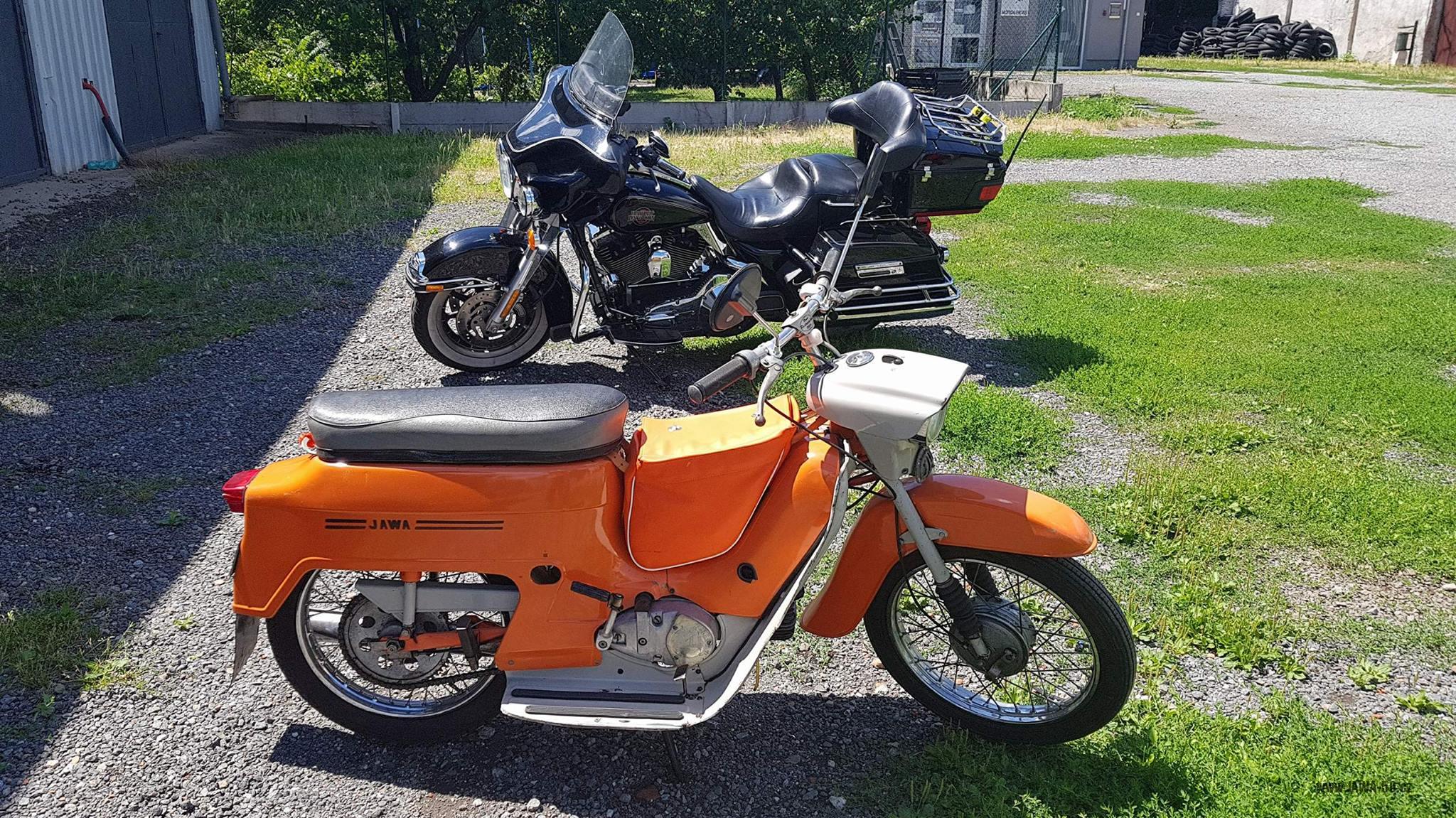

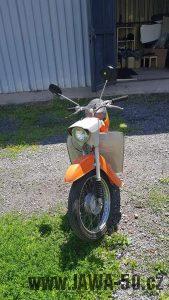

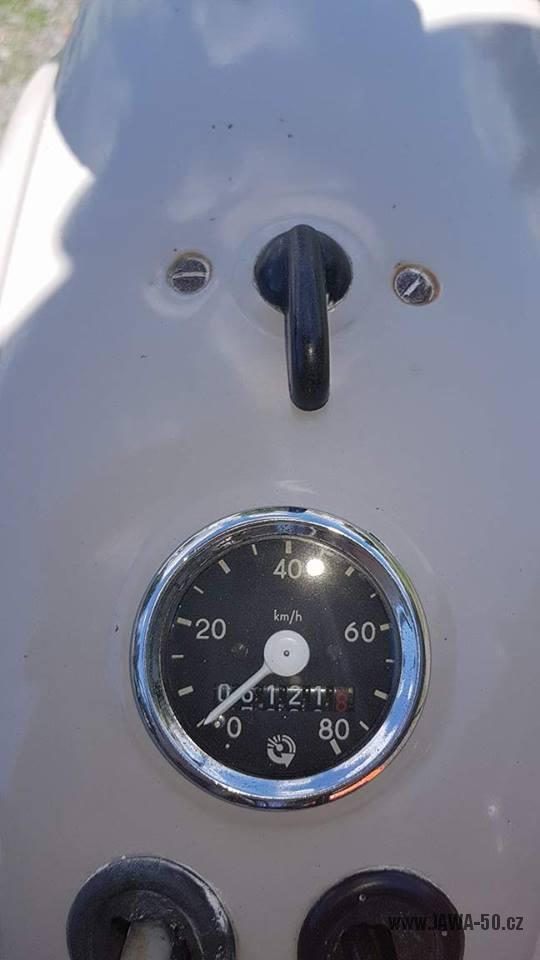

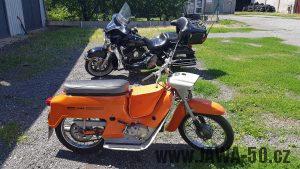

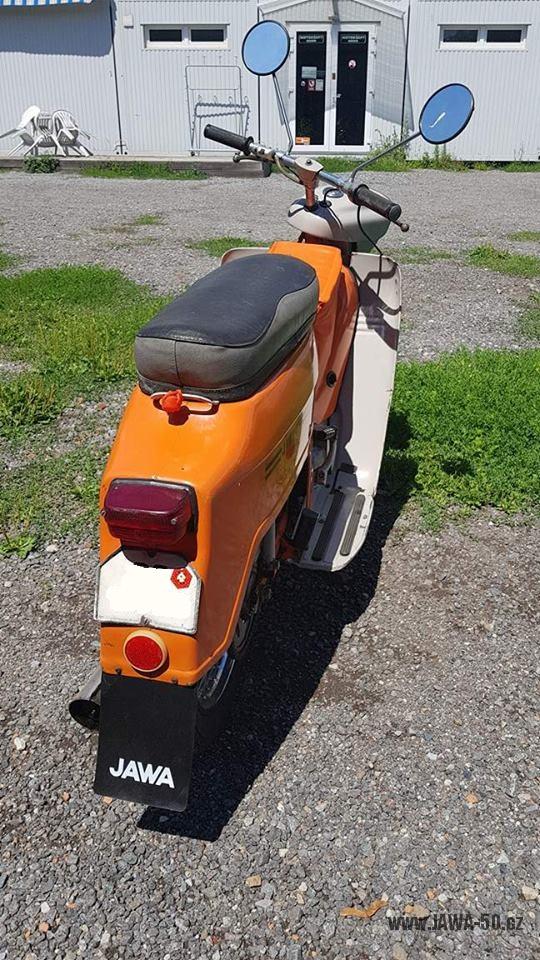

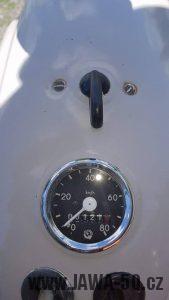

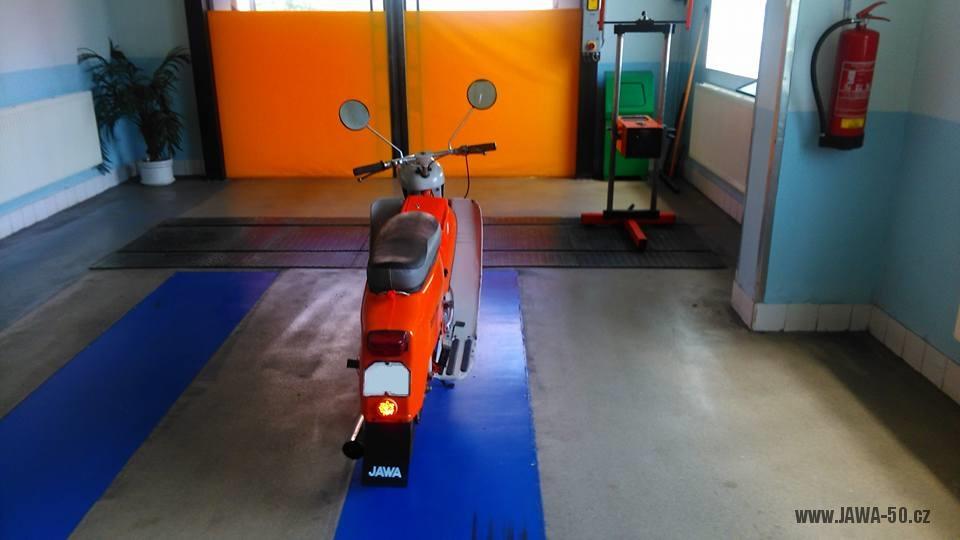

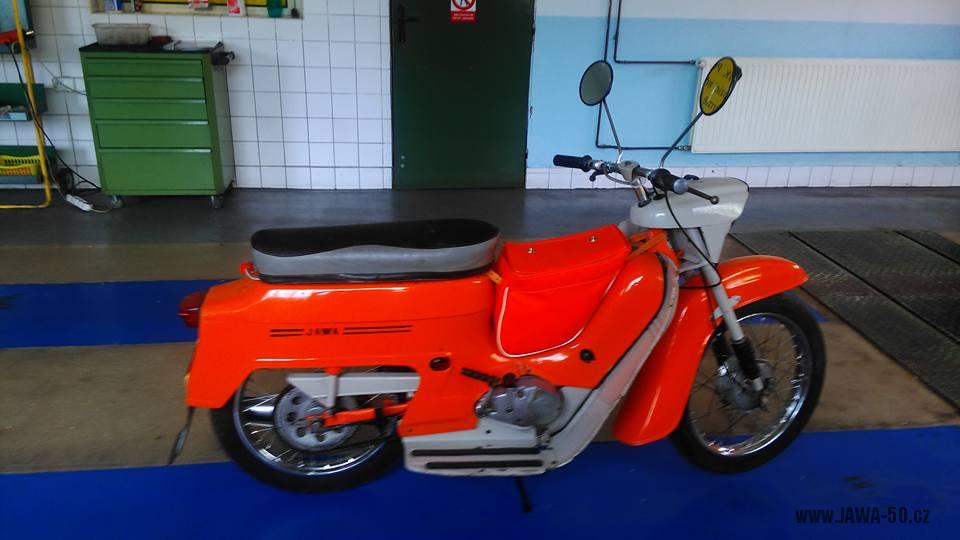

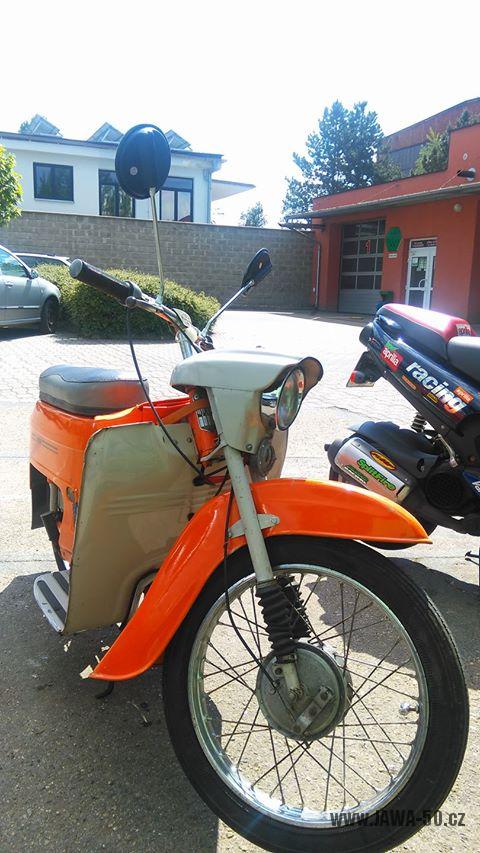

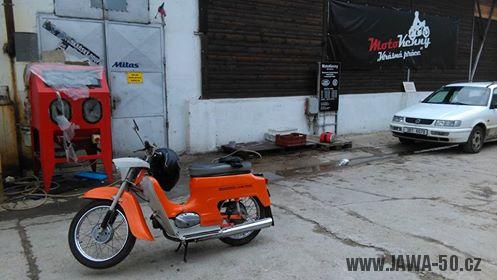

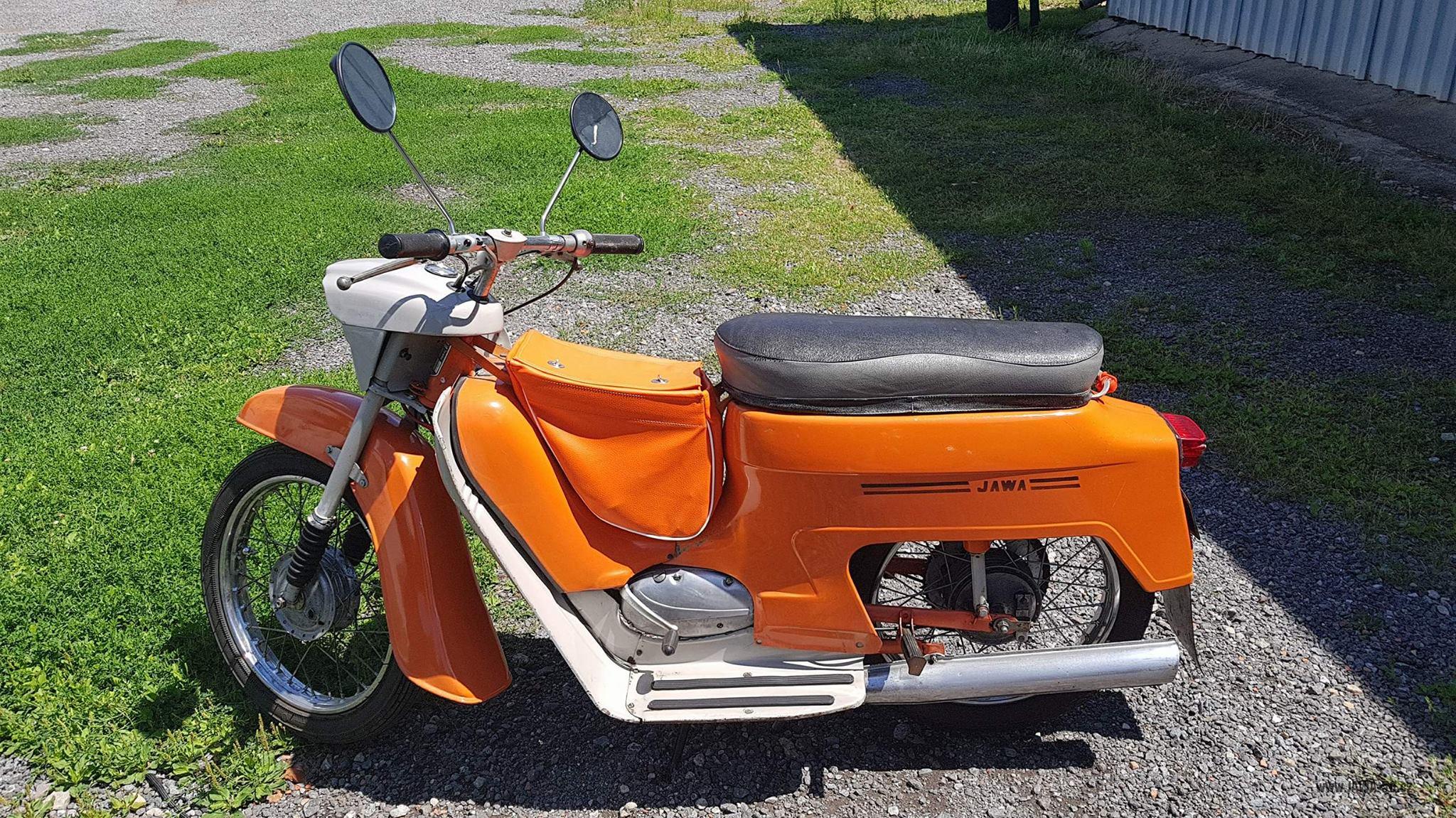

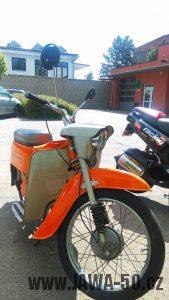

Monografie: Jawa 220 Pionýr z roku 1978

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 15.12.2017

Údaje
Typ: Jawa 220.100
Datum výroby: 1978

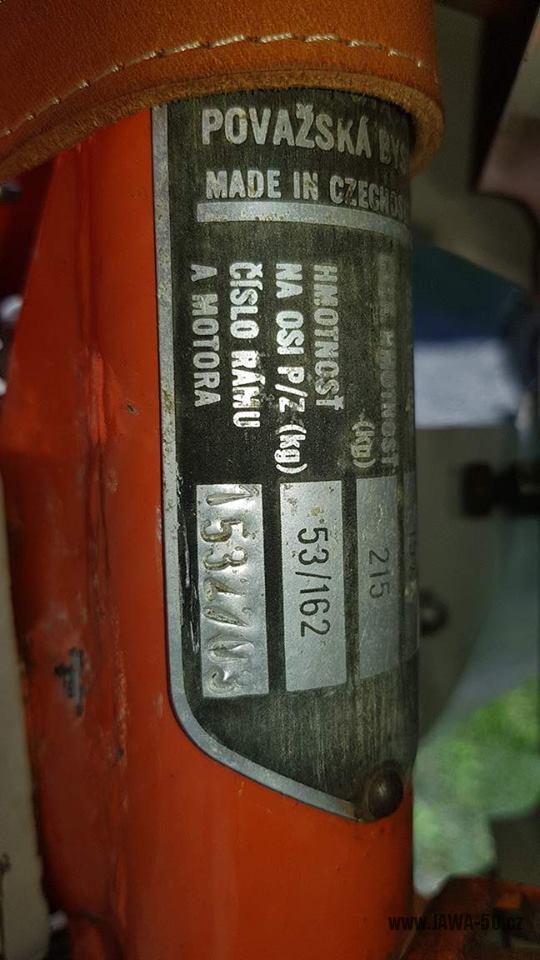

Výrobní číslo: 1532703
Odstín: ČSN 8160 „rumělková“ ČSN 1089 „šeď hedvábná“

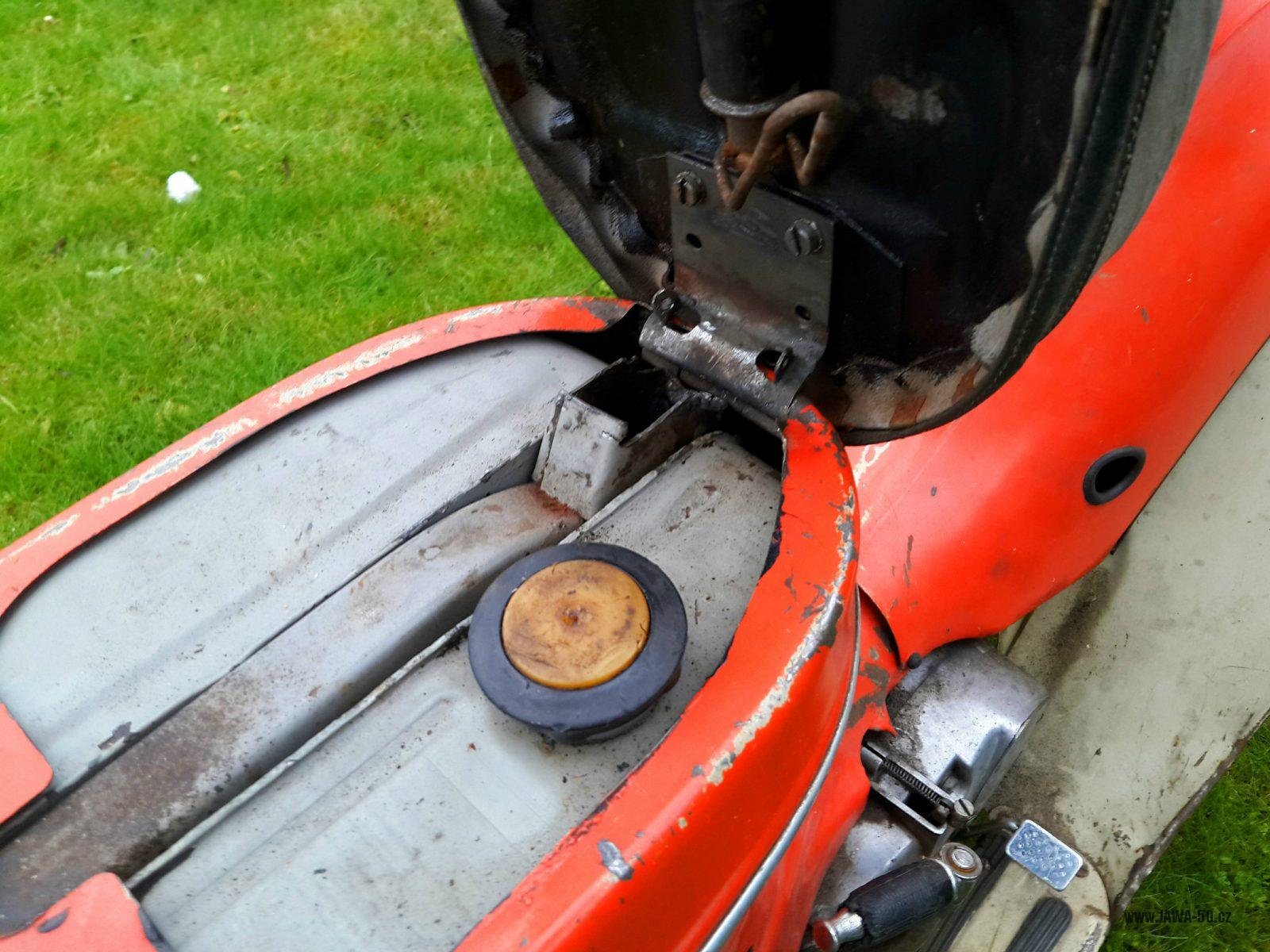

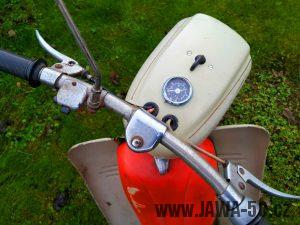

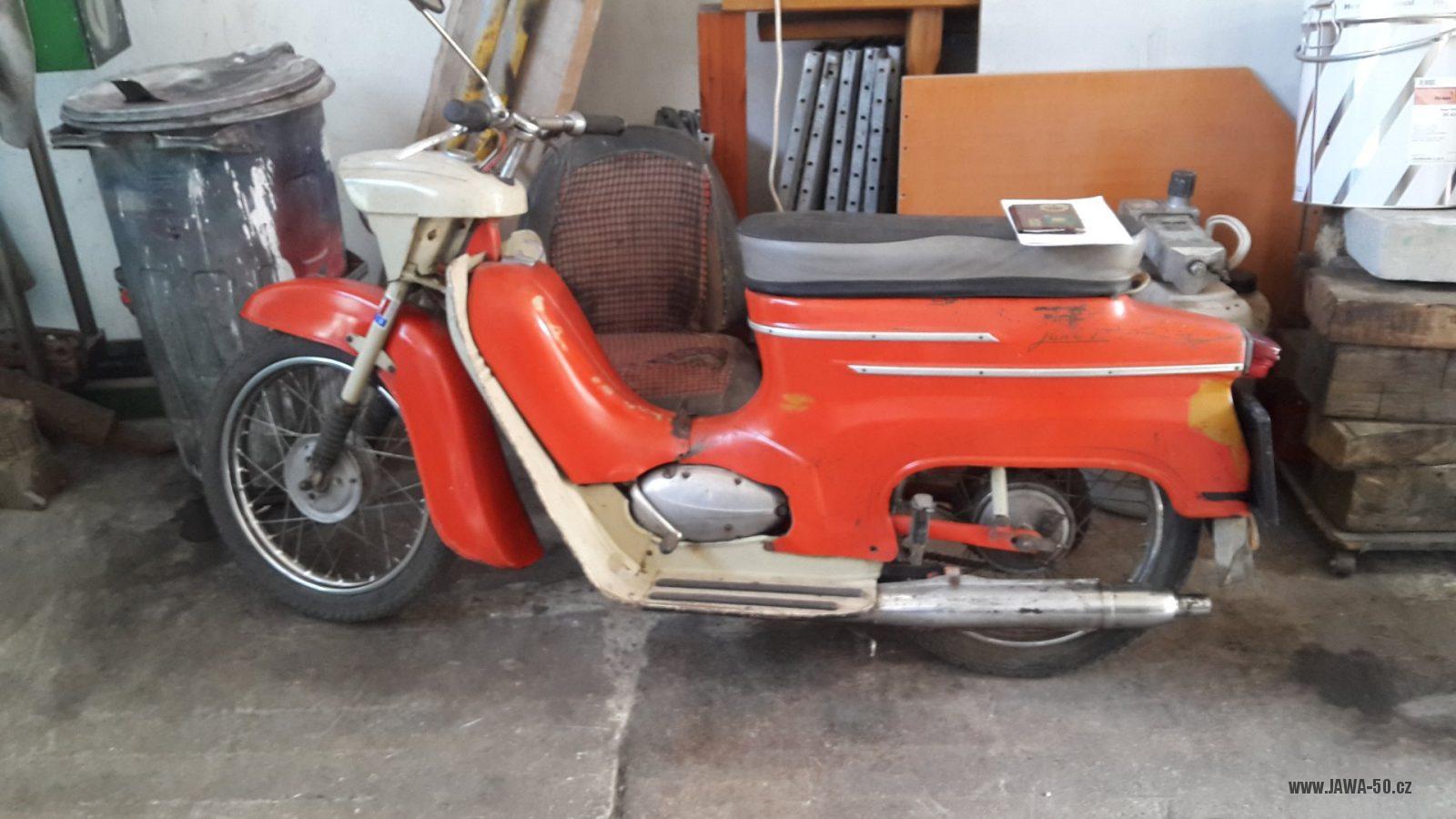

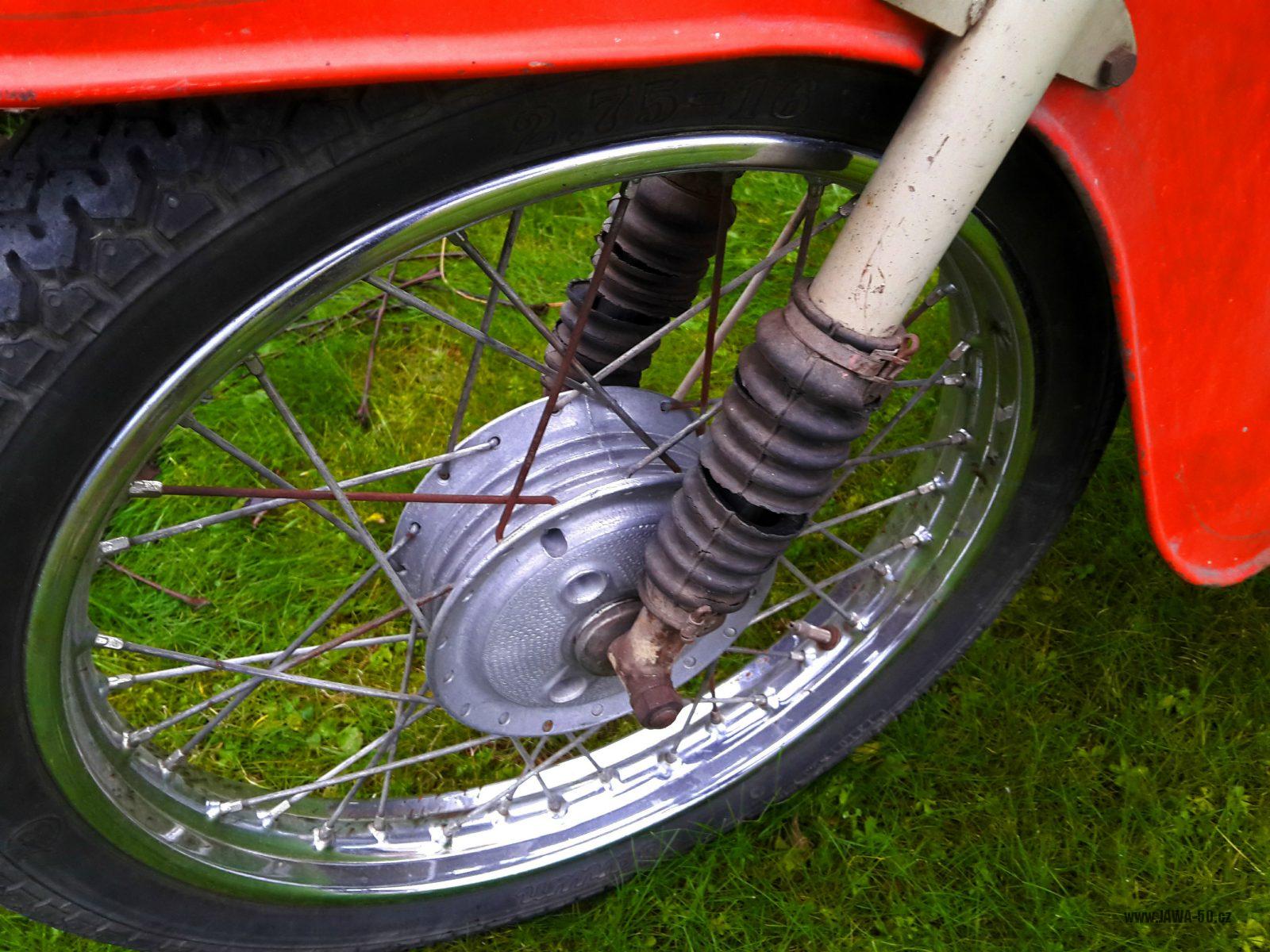

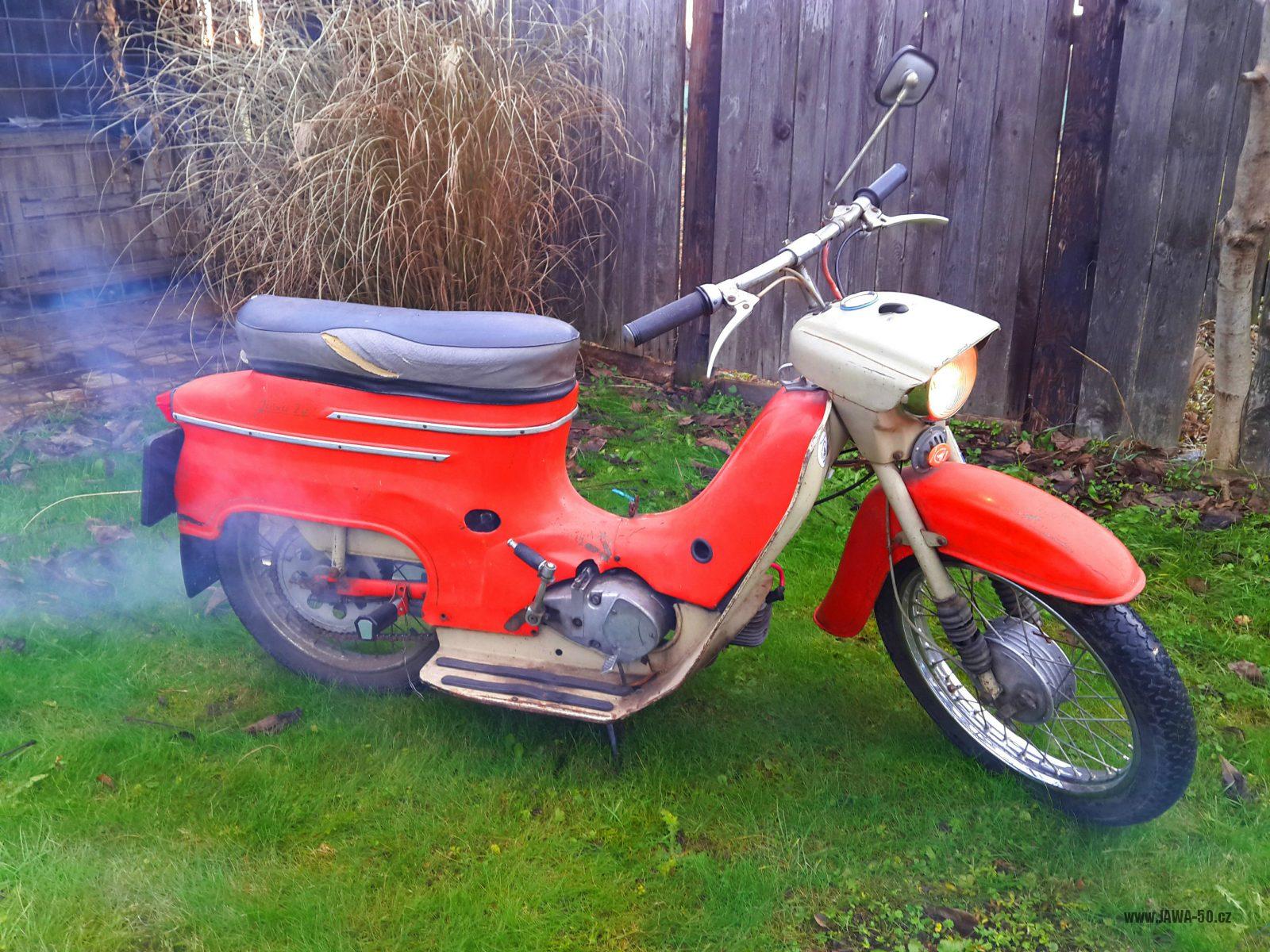

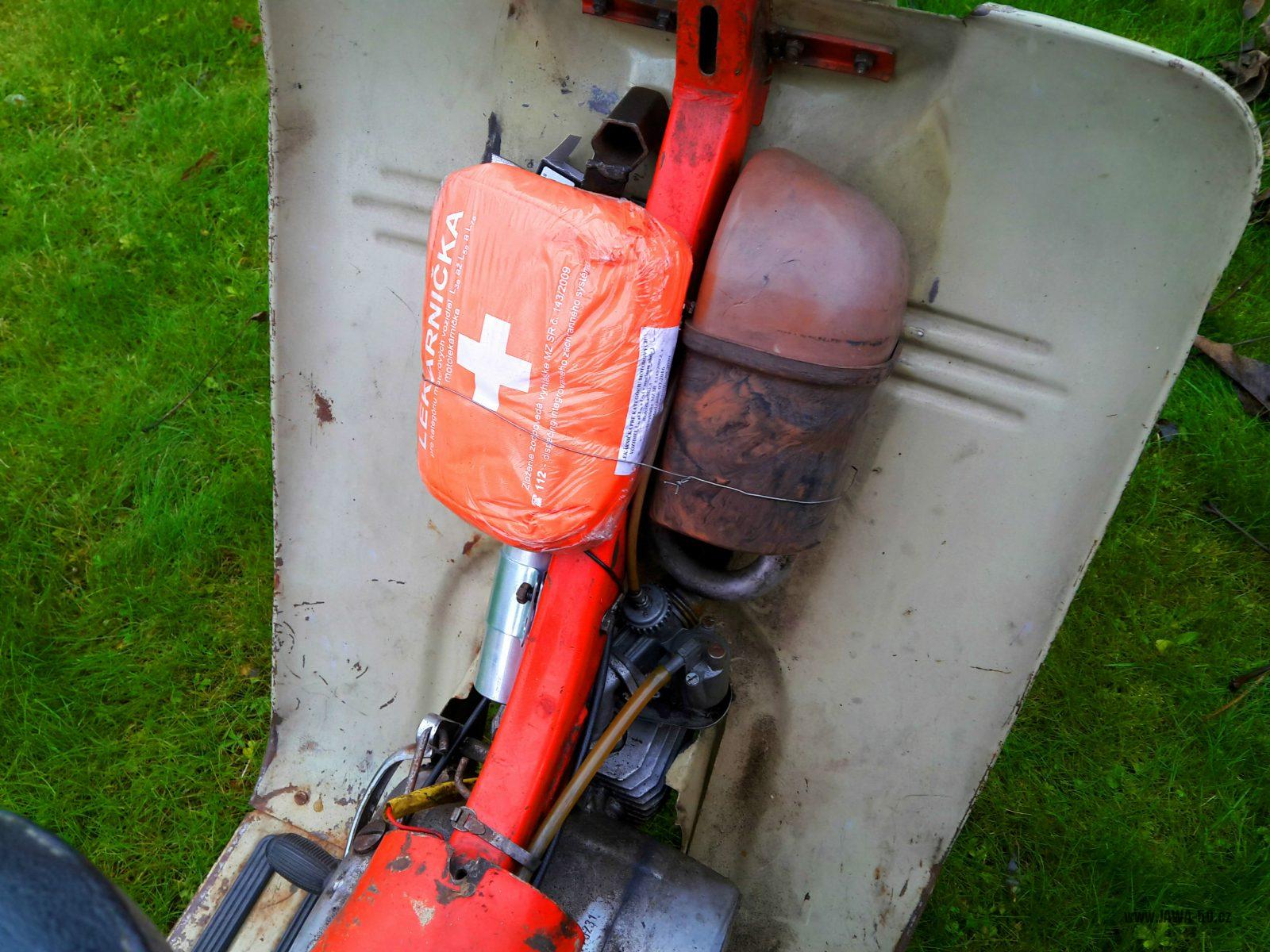

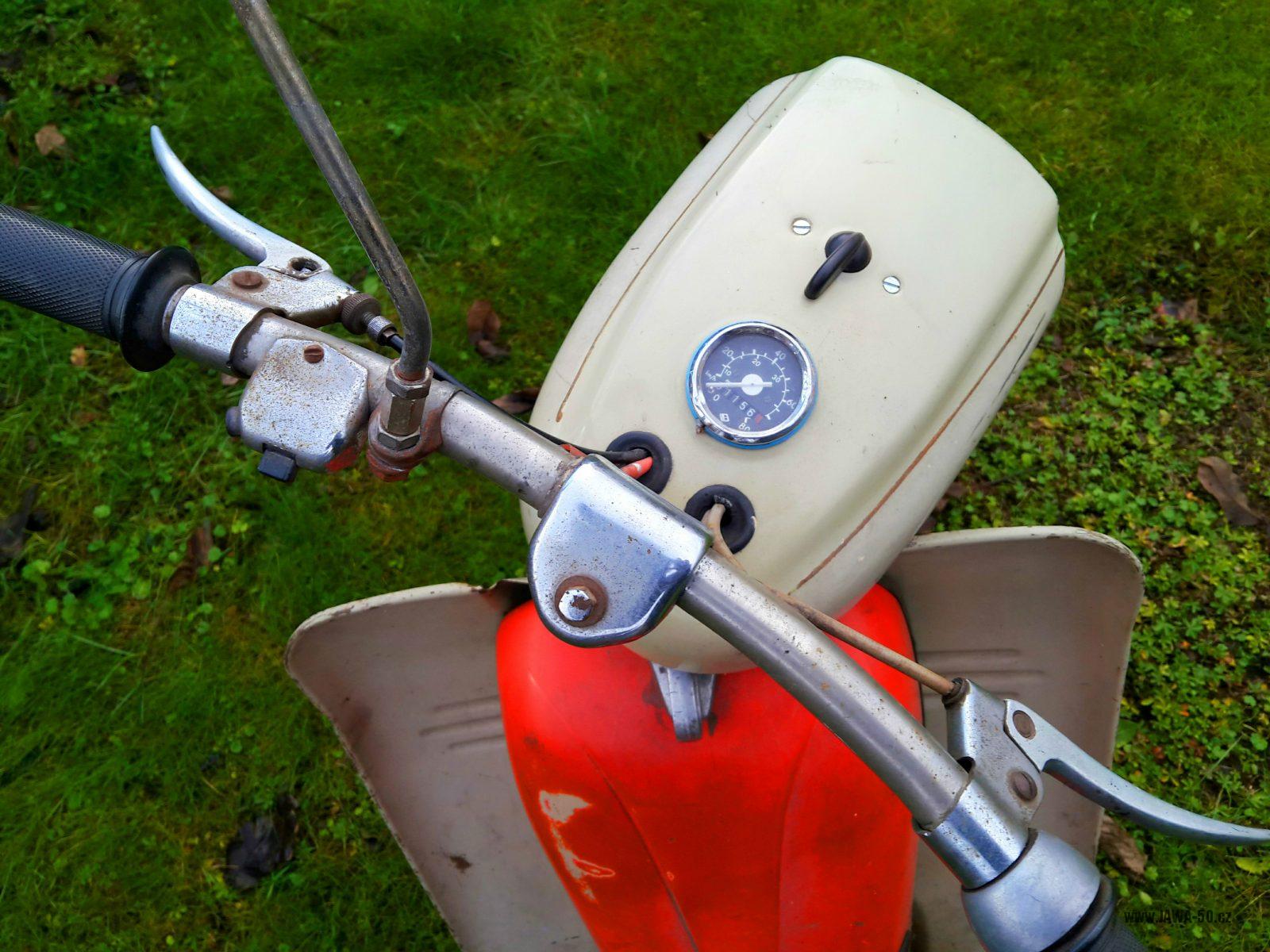

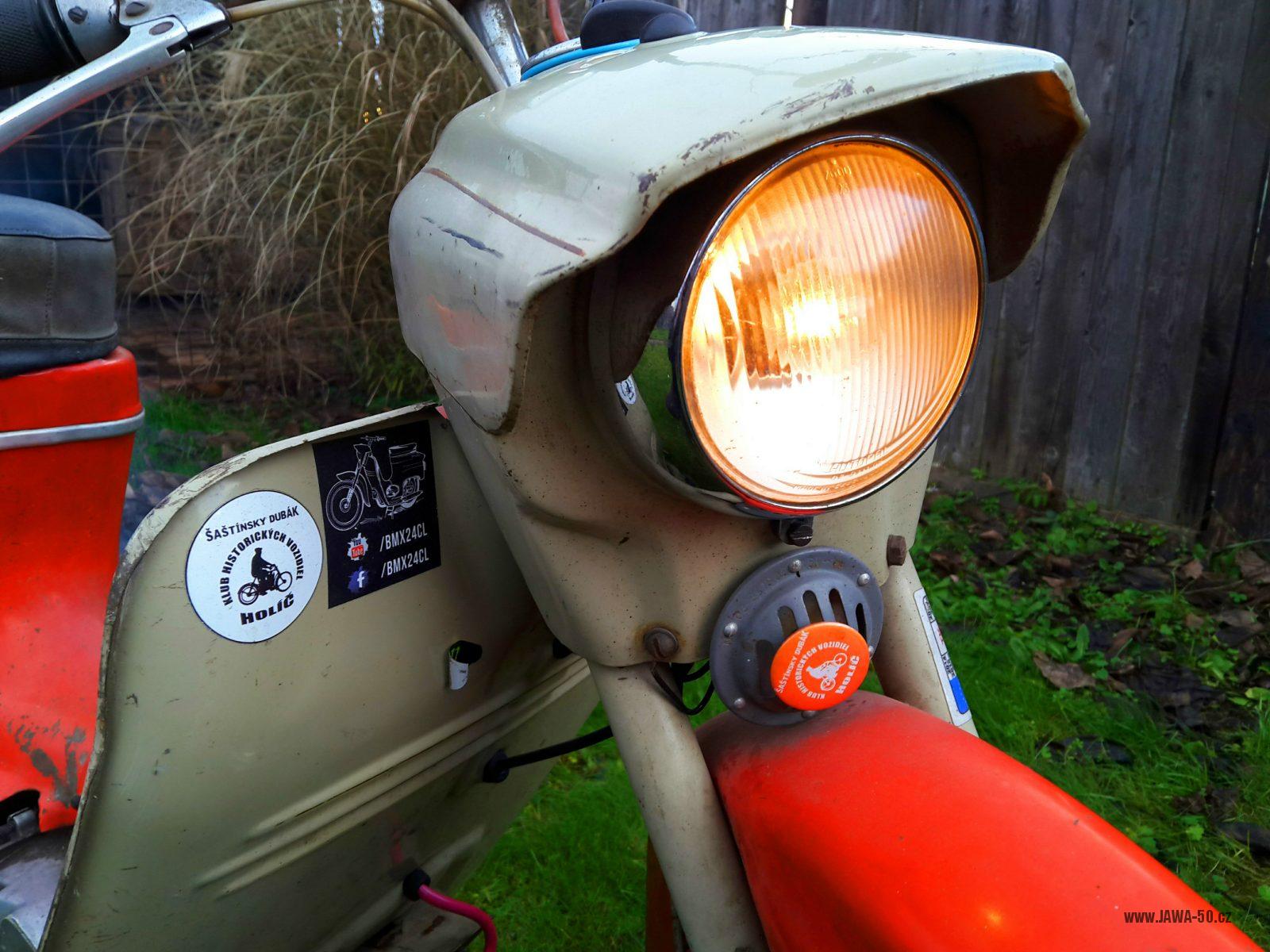

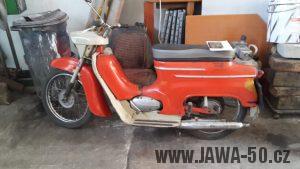

Monografie: Jawa 20 Pionýr z roku 1973

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 15.12.2017

Typické prvky provedení:

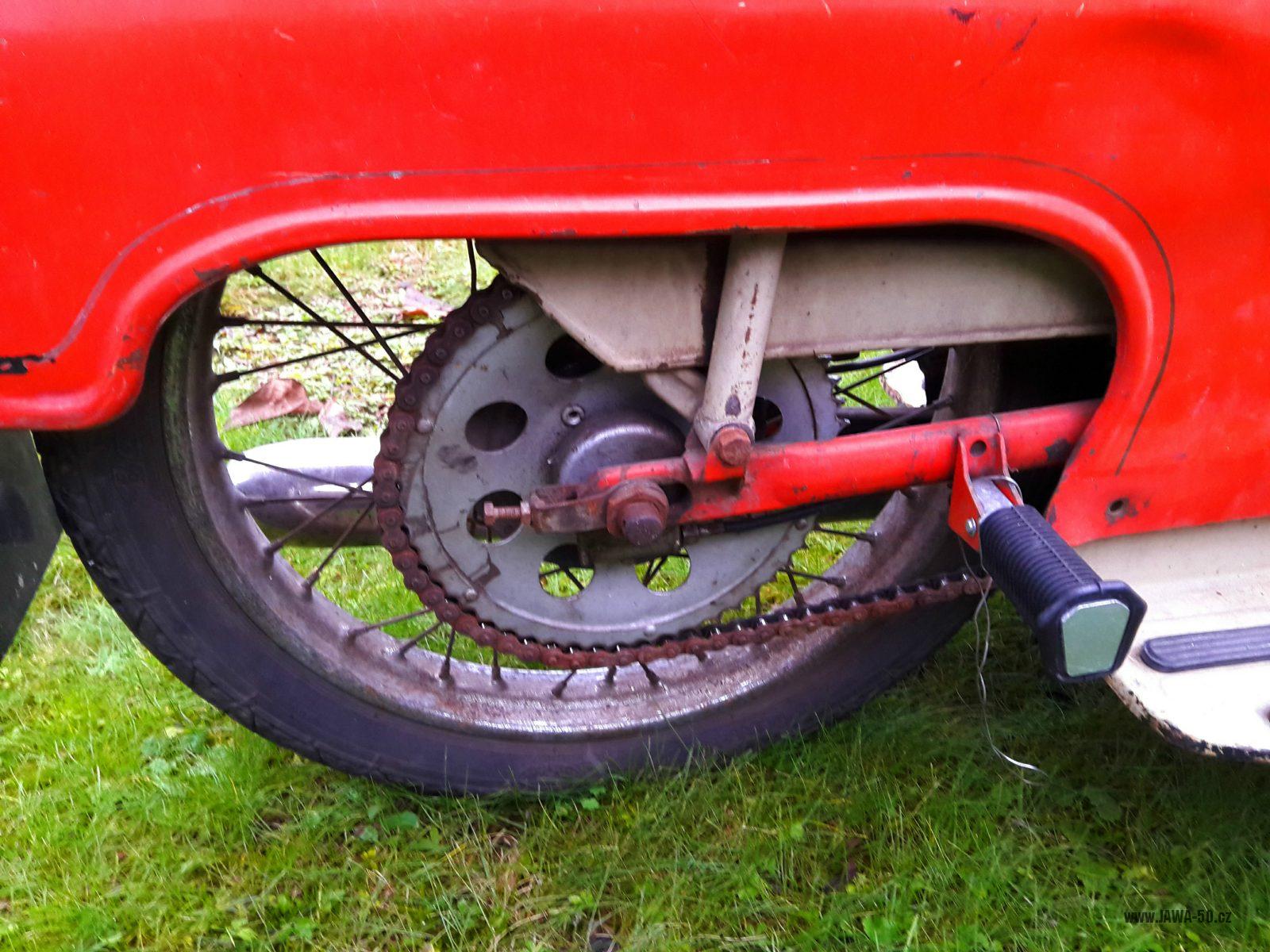

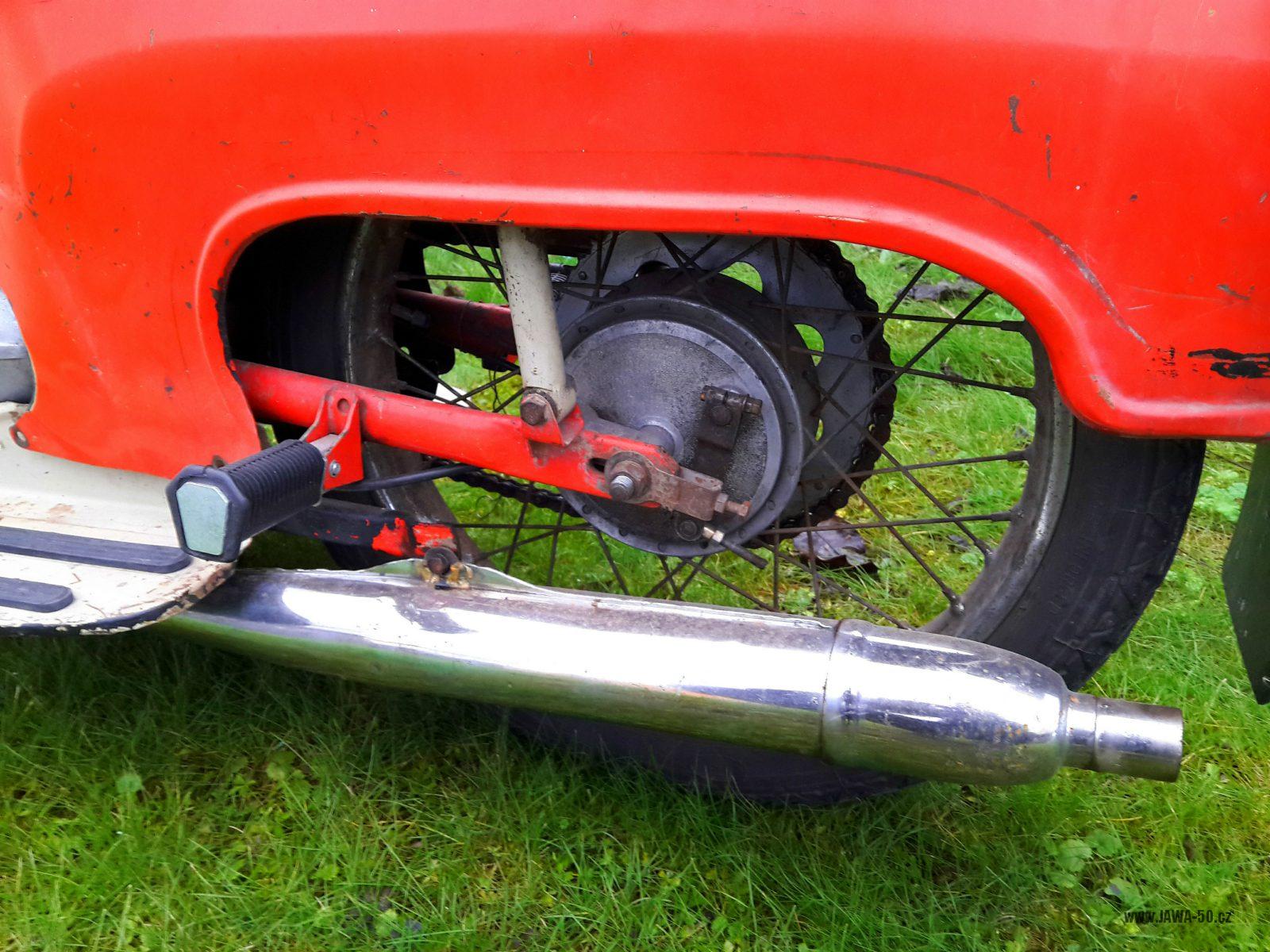

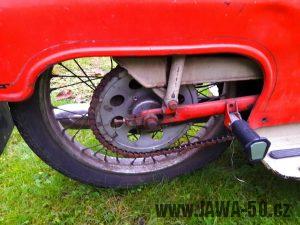

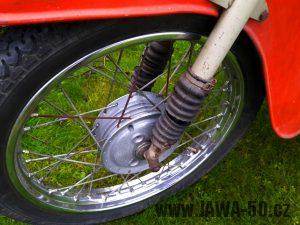

Nová kyvná vidlice (od začátku roku) ze svařených trubek, novější provedení kříže stojanu a nově nový typ krytu řetězu (zjednodušený, rovný). V roce 1973 byla většina produkce pionýrů určena pro vývoz, do tuzemského prodeje se jich dostalo poměrně málo.

Údaje
Typ: Jawa 20
Datum výroby: 1973

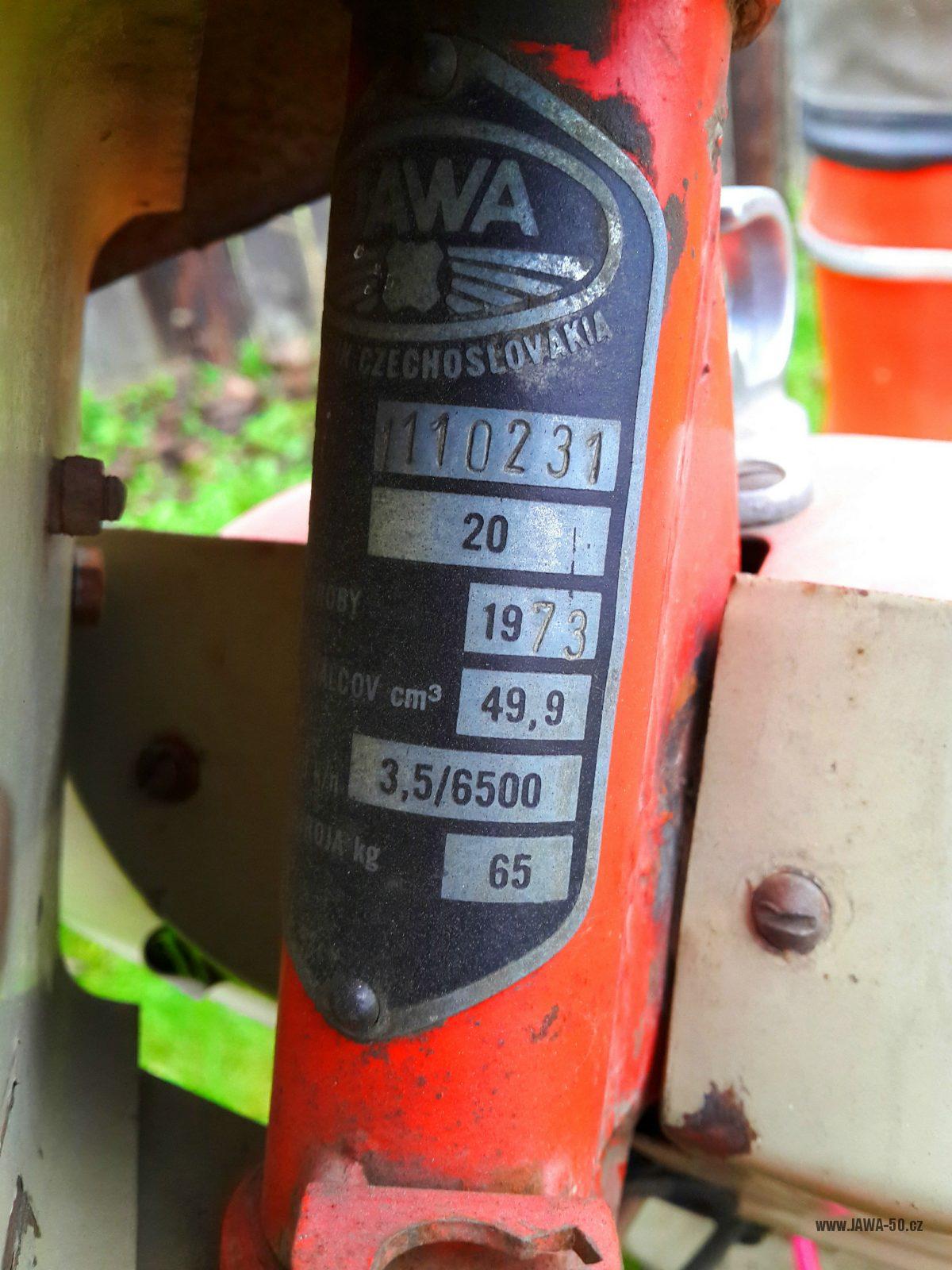

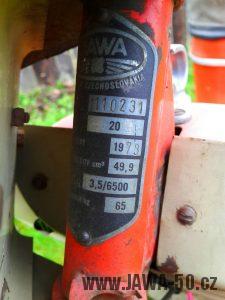

Výrobní číslo: 1110231
Odstín: ČSN 8160 „rumělková“ + ČSN 1089 „šeď hedvábná“

Monografie: exportní Jawa 23A Mustang z roku 1973

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 13.12.2017

Typické prvky provedení:

V roce 1973 se Mustang vyráběl výhradně pro vývoz. Oproti provedení z konce roku 1972 má místo obdélníkových černých linek na nádrži dvě zrcadlové nálepky. Specifickými prvky vývozního provedení je popruh na sedadle a oplechovaná odrušená „fajfka“ svíčky.

Mustang byl v roce 2017 dovezený z Německa. Výrobní štítek je v Německém jazyce, výkon je uvedený v HP, ale hodnota 4 HP / 6500 otáček odpovídá americké normě SAE. Nejspíš došlo při výrobě štítků k omylu. Více se normovaným hodnotám výkonu věnuji v článku: „Výkonnější“ vývozní verze.

Údaje
Typ: Jawa 23A Mustang
Datum výroby: 1973
Výrobní číslo: 11202##
Odstín: ČSN 1089 „šeď hedvábná“

Monografie: exportní Jawa 23 Golden Sport z roku 1972 (2)

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 11.12.2017

Typické prvky provedení:

Vývozní Jawa 23 Golden Sport.

Novější provedení přizpůsobené americkým předpisům.

Údaje
Typ: Jawa 23 Golden Sport
Datum výroby: 1972
Výrobní číslo: 1018819
Odstín: ČSN 6401 „žluť tmavá“

Monografie: exportní Jawa 23 Golden Sport z roku 1972

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 11.12.2017

Typické prvky provedení:

Vývozní Jawa 23 Golden Sport.

Novější provedení přizpůsobené americkým předpisům. Kus vyvezený do USA v perfektním původním stavu.

Údaje
Typ: Jawa 23 Golden Sport
Datum výroby: 1972
Výrobní číslo: 1018422
Odstín: ČSN 6401 „žluť tmavá“

Monografie: exportní Jawa 23 Golden Sport z roku 1971

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 11.12.2017

Typické prvky provedení:

Vývozní Jawa 23 Golden Sport.

Starší provedení, výrazně se nelišící od standardní verze pro tuzemský trh. Nicméně velmi ojedinělý a vzácný kus.

Údaje
Typ: Jawa 23 Golden Sport
Datum výroby: 1971
Výrobní číslo: 994490
Odstín: ČSN 6401 „žluť tmavá“

Monografie: Jawa 21 z roku 1967

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 8.11.2017

Typické prvky tohoto provedení:

Nejstarší provedení Jawy 21 Sport s velmi nízkým výrobním číslem. Výrobní štítek v němčině Němčině naznačuje původní určení pro export. Neoriginální je pouze indukční cívka, tachometr, nosič, zástěrka a odrazka (ta by měla být oválná na zadním blatníku).

Údaje
Typ: Jawa 21 Sport
Datum výroby: 1967
Výrobní číslo: 743084
Odstín: ?? + ČSN 1089 „šeď hedvábná“
