Stroboskop s LED (pro seřízení předstihu)

Autor: Tomáš Brožek („Chong“)
vloženo: 21.3.2018

Pro pokusy se zapalováním, odlaďováním a seřizováním předstihu vznikla konstrukce stroboskopu. Z důvodu větší technické náročnosti jsem se nažil vyhnout vývoji s xenonovou výbojkou. Láce a jednoduchost konstrukce s LED je však vykoupena nižší svítivostí oproti zapojení s xenonovou výbojkou.

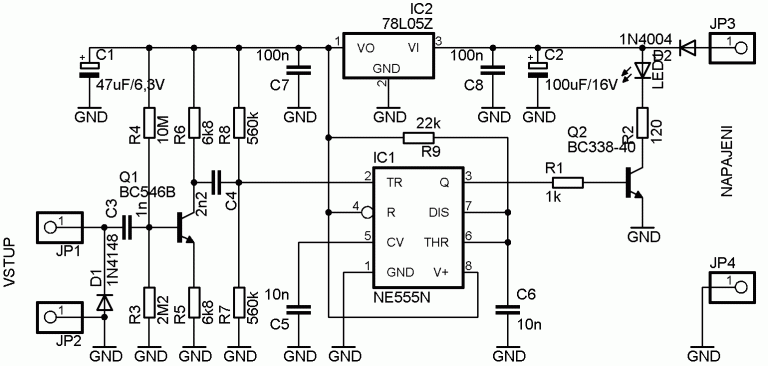

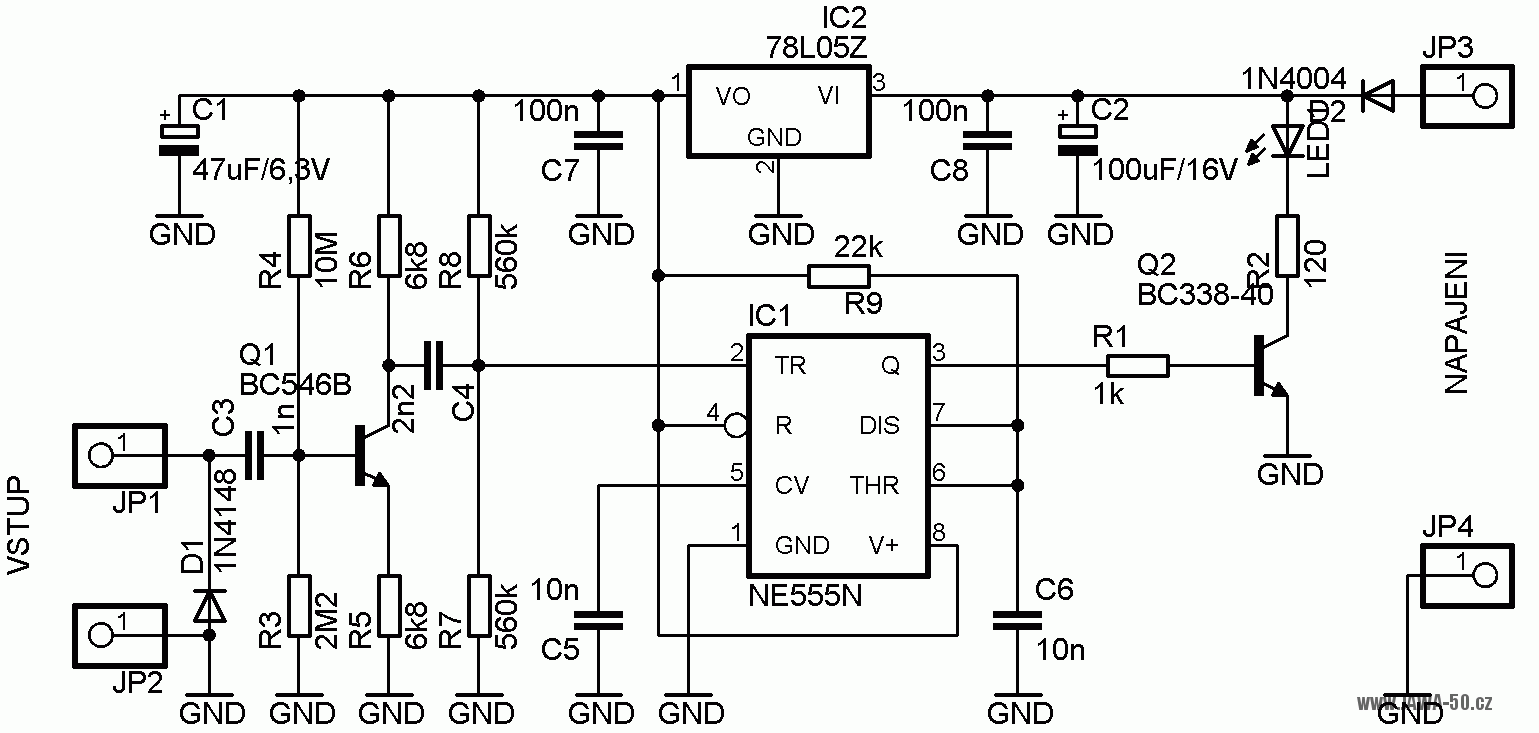

Zapojení je navržené pro napájení 12V. Na konci napájecích kabelů jsou krokodýlky pro jednoduché připojení k elektroinstalaci motorky, či auta. Napájecí vstup je chráněný proti přepólování.

Snímání signálu výboje je řešeno kapacitně. Na signálový vstup stroboskopu je připojen stíněný vodič na jehož jádro je na konci přiletován měděný drát o průměru 0,7 mm a délky cca 30 cm. Při měření se drát navine v těsných závitech okolo vysokonapěťového kabelu vedoucího ke svíčce. Citlivost vstupu určuje množství navinutých závitů.

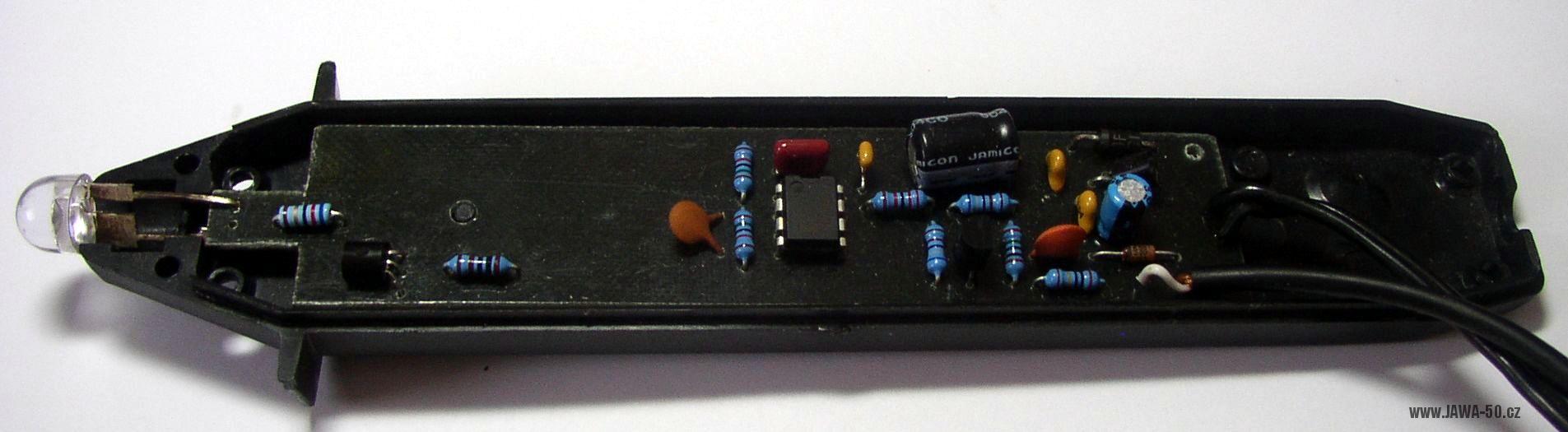

Při pečlivé výrobě chodí stroboskop na první zapojení a není třeba nic nastavovat. Na místě LED lze použít v podstatě libovolnou bílou vysocesvítivou LED. V konstrukci jsem použil bílou LED o průměru 10 mm o svítivosti 10.000 mcd.

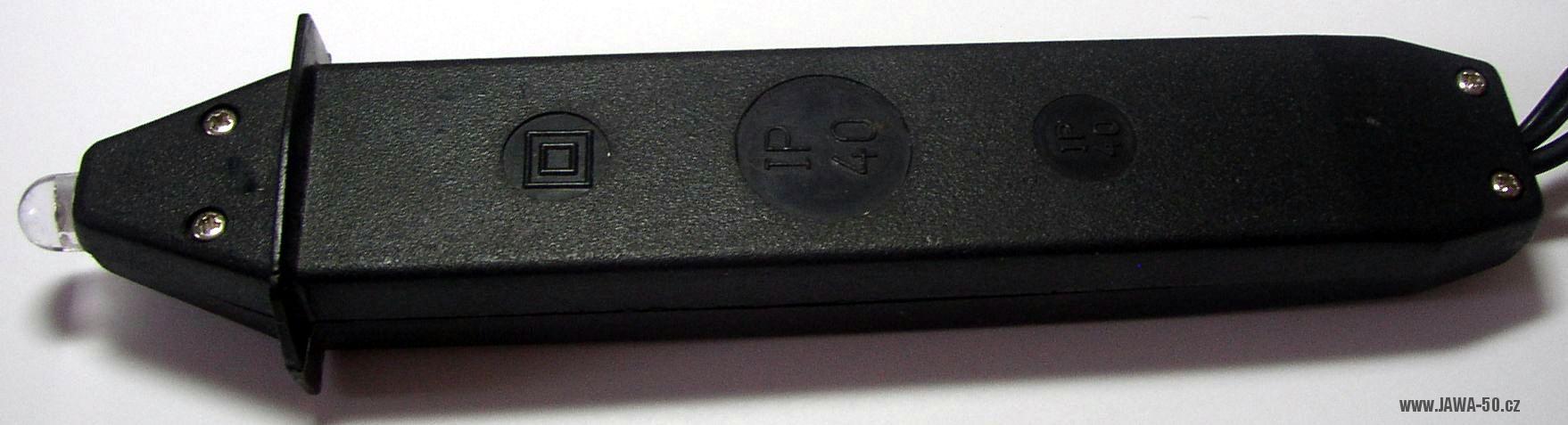

Stroboskop je umístěn v krabičce U-SONDA3 www.gme.cz.

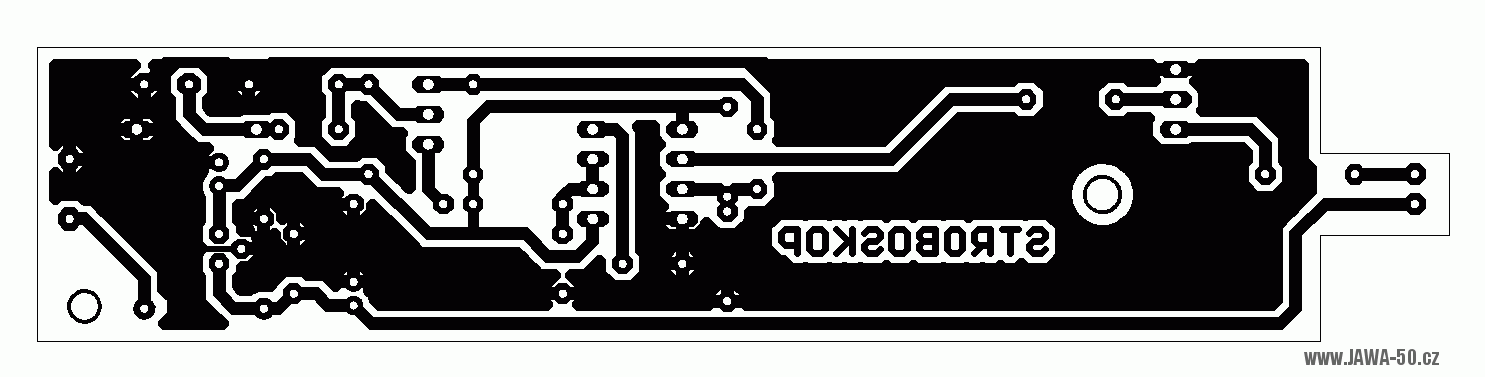

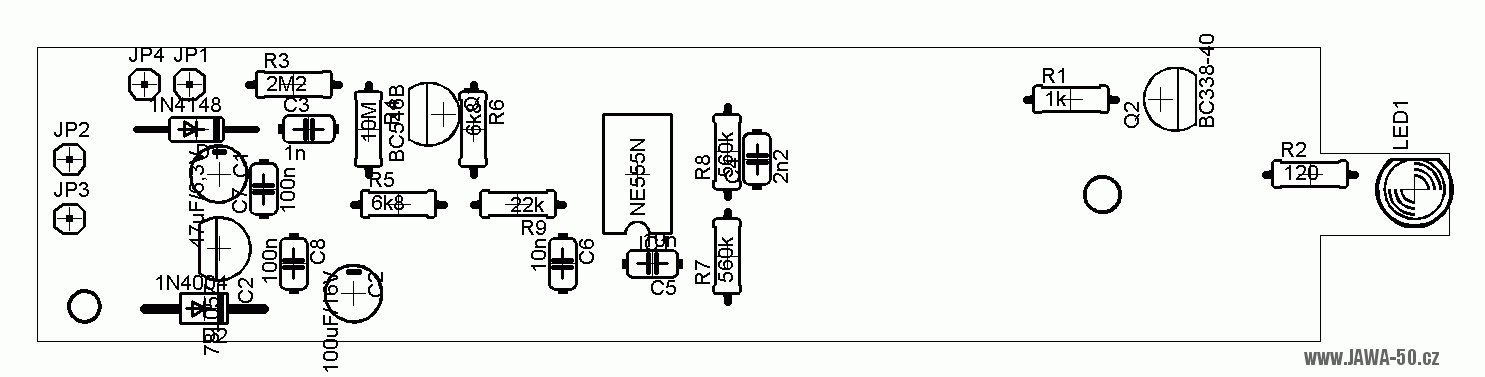

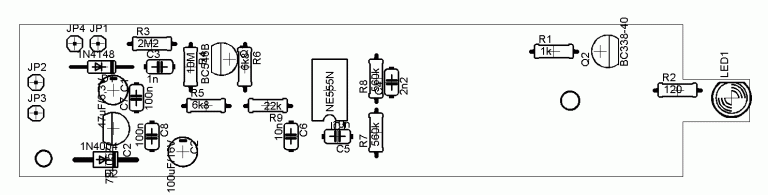

Podklady pro výrobu stáhnete zde: stroboskop

Diskuze k článku ze staré verze tohoto webu:

Jaroslav R.



26. únor 2011   #2

dobry den mam vybojku z fotoaparatu a chtel bych si z toho udelat stroboskop, ale nevim jak na to poslal by ste mi nejake jednoduche schema na zapojeni dekuji

brano



18. prosinec 2011   #4

dobra vecicka chcel by som si to vyrobit ale neviem ake suciastky my treba … nema niekto zoznam..?

Anonymní



18. leden 2012   #6

Zdravim,chtěl jsem se zeptat,jestli to bude fungovat i na Škoda Favorit se vstřikovacím motorem.Popřípadě jestli by mi to někdo vyrobil a zakolik?Dík za odpověd-spěchám na to

Pavel



31. leden 2012   #7

Nebliká mi to… po zapojení +12 nic nehoří, nesvítí atd… a když se dotknu snímacího drátu tak se ledka rozsvítí, ale nezhasne… podežřívám resetování časovače… může někdo poradit
