LED otáčkoměr pro malý motocykl (Amatérské Radio)

Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 11.10.2016

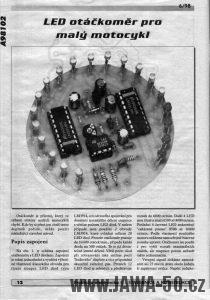

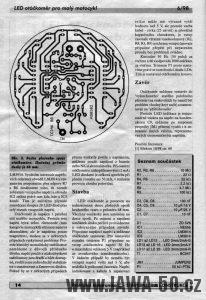

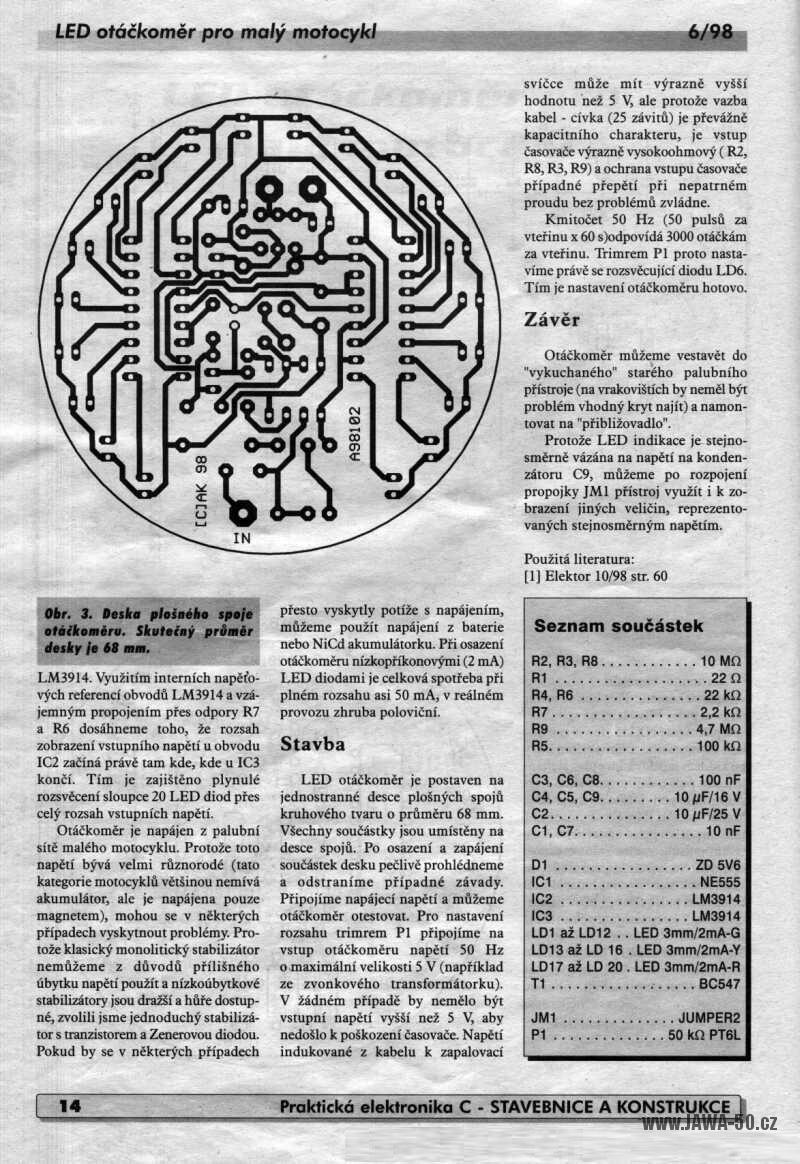

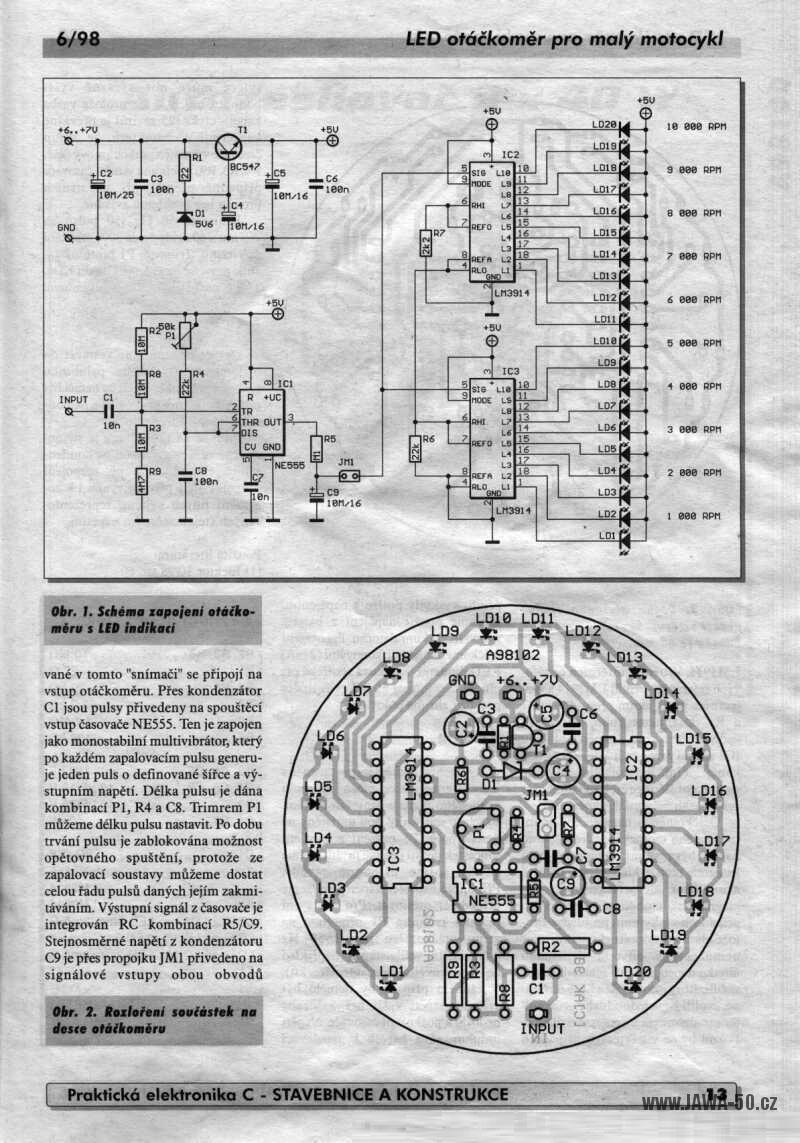

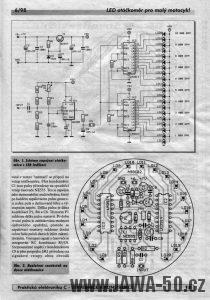

Návod na výrobu LED otáčkoměru s rozsahem do 10.000 otáček z časopisu Amatérské Radio. V podstatě je tenhle otáčkoměr použitelný na jakémkoli dvoudobém i čtyřdobém motoru.

Než se pustíte do stavby, podrobně si pročtěte komentáře pod článkem (nové i staré)!

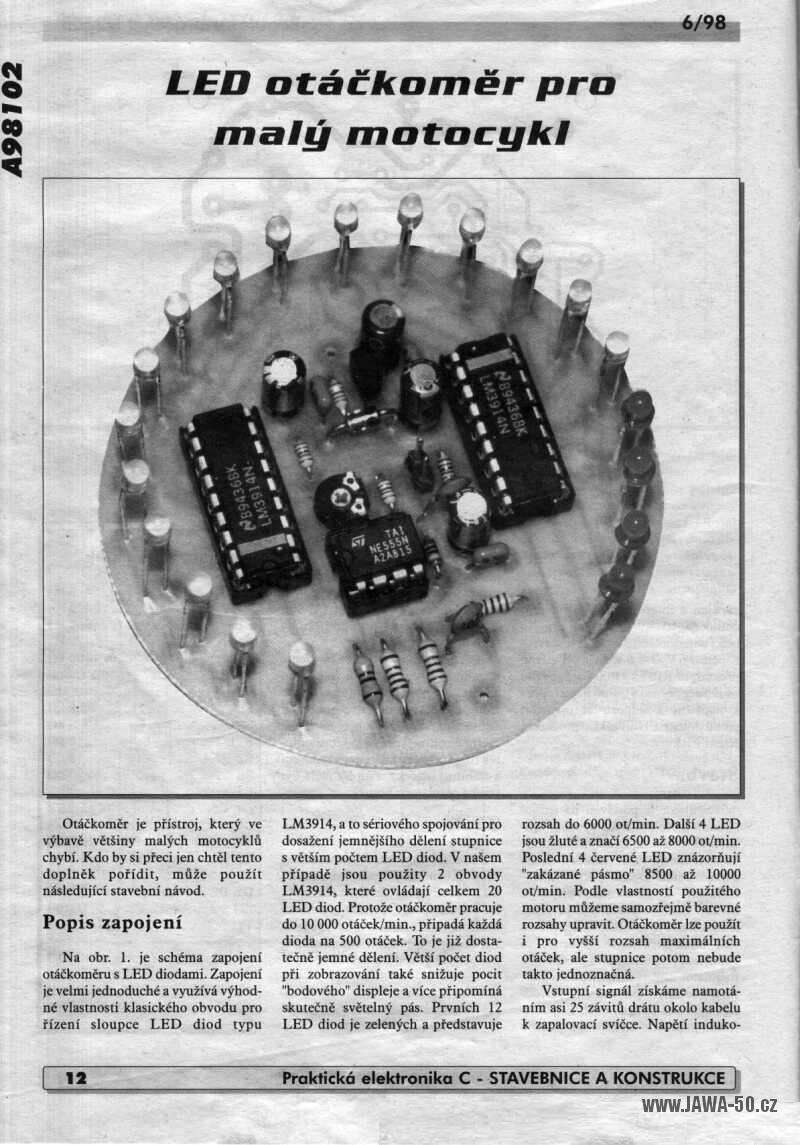

Hotový LED otáčkoměr pro malý motocykl Jawa 50 Pionýr




Diskuze k článku ze staré verze tohoto webu:

Bubák

16. březen 2009 #1

Pokud to budete nekdo stavet tak dejte pozor, odpor R6 je spatne , ma tam byt 2k2. Pokud tam date 22k jak je uvedeno na ledky prvniho integrace pujde male napeti a nebudou svitit. Pripadne staci dat paralelne k tomu 22k neco kolem 4k – napr 4k32, 4k7, nebo 5k6.

Nedeto

22. březen 2009 #2

No ale to uz je lepsi vymenit 22k za 2k2 a nemusi se stim zbytece stvat

ondraraz

3. květen 2009 #3

má být propojka JM1 spojená nebo rozpojená? DPS dělám poprvé.

Karl kborec(zavinac)email.cz

16. květen 2009 #4

Zdary, ja to udelal a jede mi to nadherne na simsonu . Ale musel jsem zmenit ten rezistor. Jestli nekdo chce tak bych mu to poskladal.Piste email. Zdar

Karl kborec(zavinac)email.cz

27. květen 2009 #5

Na email mi chodi porad dotazy kam zapojit otackomer. Je to jednoduche a je to i v navodu. Na vstup je dan jakykoli drat klidne neodizolovan a omotan 25x okolo kabelu k svicce.

SERAPH

4. srpen 2009 #6

Cus lidi tak jsem se to pokousel udelat a dospel jsem do stadia, ze kdyz zapojim napajeni tak se rozsviti vsechny led a pak uz neni zadna zmena. Nevite proc?Napada me jen ze je spatna zenerka nebo tranzistor ale jevi se dobre.I kdyz zapojenim zenerky s tranzistorem nefunguje jako stabilizator.Cim vetsi dam napajeni tim vetsi je vystup stabilizatoru(az pres 5V)

kubajz

18. srpen 2009 #7

čus… všechno mam udělany ťip ťop, plošňák mám udělanej fotocestou, takže špatnej byt nemůže, ale i přez to mi ten otáčkoměr ukazuje pičoviny… když ho zapojím tak ukazuje pičoviny. trimrem můžu točit jak chcu ,ale množství svítících led se nezmění. všechno je stokrát překontrolovaný. odpor r6 sem samozdřejmě přehodil. nevíte někdo co s tím může být?

Mates

2. září 2009 #8

no,mě zlobila ta zenerova dioda.

Rytir91

8. říjen 2009 #9

Hezké schémapostavím a písnu jak to valí… teda s menší úpravou měření pomocí snímání indukce je nepřesné a nepraktické, já osobně předělám na měření impulzů do napájení indučky jinak pokud by chtěl desku pisněte na mail a domluvime se

funny:)

13. říjen 2009 #10

Paráda,právě se to snažím oživit(po dvou letech) a nevalí to,s tím odporem jsem to netušil.Použil jsem vysokootáčkový potenciometr,tak snad to nebude dělat neplechu

funny:)

13. říjen 2009 #11

ještě přidám odkaz, jak to může vypadat zabudované v tachometru babety. http://www.speaker.cz/motoboard_305/viewtopic.php?p=4816#p4816

huhu

21. říjen 2009 #12

Chci se zeptat, co mám použít za drát na cu cívku? stačí obyč izolovanej měděnej? a ten druhej konec cívky zapojit na zem? páč kdyz to zapojim tak se nerosvítí ani jedna dioda a můžu to točit jak chci. dík za odpovědi

Lojza

3. listopad 2009 #13

Takže otáčkoměr je 100 % funkční. http://www.youtube.com/watch?v=eo_iFRhhaFA jen je lepší vyměnit C9 za třeba 5uf

baca jonas-jan(zavinac)seznam.cz

5. listopad 2009 #14

kluci jestli to bude číst tak mi prosim vás poradte s mím problémem . zjistil jsem když zapojim otáčkoměr +6V,-,a na svorku 3 tyristoru tak snímání je tak 0,6-1,6V a když skouším ve škole na generátoru 50Hz a 3V tak svítí 6LED nebo 150HZ a 1,4V tak svítí 12LED s přibívajícím napětím zhasínaj ledky a naopak společně se správnou frekvancí.Ale u Simsonu to funguje naopak přidání plynu břibívá napětí.Napište jak to správně funguje děkuju.

baca

8. listopad 2009 #15

už jsem to vyřešil je v prdely tranzistor a zenerka

baca

10. listopad 2009 #16

mě vyšel málo přes 200Kč

baca

16. listopad 2009 #17

chodí mě to ale mam v prdely zdroj má mít 5V a já naměřim 3,5V pravdopodobně je tranzistor nebo zenerka špatná ale jinak nejlepší úspěch byl že zhaslo 10led a pridáním plynu se rosvicovaly

Milos

18. listopad 2009 #18

A to máš na simsonovi? A dělal si to přesně podle tohoto schématu? A vyměnil jsi aji ten rezistor R6 za 2k2,

SerGary

26. listopad 2009 #19

Nazdárek koumáci, chtěl bych se zeptat jestli bych tenhle otáčkoměr mohl dát na ČZ 250 přeci jenom je to silnější mašina něž dachl a símas, já myslým že by to vadit nemělo, ale radši se zeptám.

baca

27. listopad 2009 #20

okorát máš 4 dobý motor tak tam musíš vyměnit trimr P1 za větší ta zmínka byla už v komentáři jinak zdar

lamak

6. leden 2010 #21

ja ten som ten otáčkomer staval plošák mám kreslený rukou a s tým R6 to je pravda veď hneď jak som sa na tú schému pozrel som vedel že je to blbosť a s tým C9 je dobré tam dať menší lebo z NE555 ide ten cca signál cez ten odpor tam sa moc nezmení ale zmena príde až po tom ako sa začne kondezator nabíjať a ten spravý dokonalý signál pre tie LM-ká a tá napajacia časť z BC547 a to neni žiadne usmernenie to je iba vyhladenie prudu aby to nerobylo blbosti ale neni to usmernenie tak by som Vám odporučil tam spraviť aj usmernenie la to tak mám a na 1. krat som to oživil a šlo to 100%

jony www.Fajlip-jony(zavinac)seznam.cz

25. únor 2010 #22

čau,docela se mi zalíbil tento LED diodový otáčkoměr,hodil bz se mi na jawu….o jawá vím docela dost ale moje velká slabina je ELEKTRIKA.Vůbec nevím co s tím a nechci to nějak podělat..nemáte někdo trpělivost a třeba mi napsat lepší postup na mailByl bych vám moc vděčný.

Mili000

25. únor 2010 #23

Zapojení je plně funkční, dnes testováno na Simsonovi.

Mili000

27. únor 2010 #24

Musel sem trochu upravit schema..Udělal sem 2 desky, na spodní jsou integráče a všechno ostatní a na horní sem dal ledky a propojil drátkama..Pote vlozeno do originálního krytu na tachometr..

Mili000

27. únor 2010 #25

Bez takovéhle úpravy to do budíku nepasuje, je to moc velký

Anonymní

27. duben 2010 #26

Prosim vas poradte mi nekdo mam ten otackomer hotovy otestovany ale když ho připojim na ten snimač tak mi to žadne otačky neukazuje , když navinu tech 25 zavitu tak se mi stane že odpalim ten ne555 a rožnou se všechny ledky po připojeni Ucc

matej m.z.z(zavinac)seznam.cz

13. květen 2010 #27

dobry den mam malou prosbicku mam vse nakoupino ale nevim jak poznam ty odpurky neni to tam napsany jasou tam jen carecky cerny a cerveny nejsem elektreikar tak fakt nevim moc diky

Chmelda

22. květen 2010 #28

Mám ten samej problém s odpálením NE555 při připojení
Když jsem to zkoušel u osclilátoru tak to fungovalo v pohodě
Neví někdo co s tím ? Podle mě by stačilo zvětšit odpory ke vstupu ale nevím o kolik a jaký

23. květen 2010 #29

Na co se dá ta hodnota MΩ převést? ?
Díky

Maverick

29. prosinec 2010 #30

Lepšie je zenerku, odpor a tranzistor vyhodiť a nahradiť stabilizátorom, budete môcť dať chladič… R6 má byť 2k2

Maverick

29. prosinec 2010 #31

Už z názvu vyplíva že GND je – teda kostra,, +6V hocikde na prepínač kde ho máte napr v stredovej polohe, a spodný je IN- vstup, ztadeto pôjde kábel omotaný 25x okolo VN kábla na sviečke.

Roman

16. leden 2011 #32

Hej lidi tak jsem to vyrobil….. a facha jak ma (plosnák nemám dělaný fotocestou, ale normálně barvou a chloridem na fotocestu nejsem odborník!).

Daewid lackod(zavinac)inmail.sk

24. leden 2011 #33

Prosím neviete mi pomocť ako by sa to dalo prerobiť na 12V a na 4T motor Napište na e-mail alebo do kommentu

Pepa efesoj(zavinac)seznam.cz

6. únor 2011 #34

prosím nevíte někdo proč, když zapojím otákoměr tak se rozsvítijou všechny led diody a pak už není žádná změna? (ani nemusí být zaplý motor). PROSÍM PORAĎTE !! , napište buď do komentu nebo na e-mail

bikeer94 tomas.kohut-94(zavinac)seznam.cz

17. březen 2011 #35

postavil jsem si tenhle otackomer. pripojim ho na zdroj 6V a rosviti se vsechny ledky. privest signal jsem jeste nezkousel ale zda se mi to divny. je to chyba nebo ne ?? prossim rychle poradte

5. duben 2011 #36

Tak jsem postavil otáčkoměr a na laboratorním generátoru ukazuje velice přesně s přesností na jednotky herců. Vyměnil jsem jen odpor R6 za 2k2 a C9 za 5uF a je vše v poho. Jako napájení jsem zvolil 5ti voltový stabilizátor s L7805CV z důvodu napájení z 12ti voltové baterie. Zkusím ho hodit na skůtr a o funkčnosti dám ještě vědět. Do prostřed otáčkoměru chci však dát ještě 3 diodový ukazatel napětí baterie. Jinak super návrh, jednoduchý, snadné oživení.

Jinak tady je ukázka funkčnosti http://www.youtube.com/watch?v=8OJl6OjwrFI

Lukas

18. duben 2011 #38

Těm co svítí všechny LEDky: zkuste připojit druhý konec toho namotaného drátu na kostru (- pól baterky)

Mat m.havrlik(zavinac)seznam.cz

7. květen 2011 #39

Tak jsemt o postavil a když to připojím na napětí tak se postupně začnou rozsvicovat cšechny ledky když už jich svítí všech dvacet tak už není žádná změna snímní jsem omotal kolem drátu 25x a ukostril pořád nic

Nevíte co tím muže bejt dík

Martin martin.smolak(zavinac)gmail.com

11. květen 2011 #40

>Mat
Mě to dělá to samé, dělá to ten kondenzátor C9 – dělá to i když tam není časovač NE555. Podle elektroniky (teorie) to nelze aby ten kondenzátor se jentak nabíjel se zapojeným jedním pólem – je to divné.

Martin martin.smolak(zavinac)gmail.com

12. květen 2011 #41

dal jsem tam kondenzátor (C9) 4,7µF/100V. Už to chodí ale zdá se mě, že je ještě velká odezva.

tomas tomas.jon(zavinac)seznam.cz

14. květen 2011 #42

zdravim mam problém jako Mat a martin ale výměna kondu nepomohla, příjde mi že je to nějak moc citlivý

Martin (0ff58c) martin.smolak(zavinac)gmail.cz

22. listopad 2011 #43

Jestli někdo máte konkrétní dotazy k otáčkoměru, tak pište na email.

Můžu vyrobit:
-DPS možno i v jiných rozměrech
-hotové otáčkoměry
-stavebnice

Martin (0ff58c)

22. listopad 2011 #44

Oprava předcozího komentáře. Email je napsaný špatně.
martin.smolak@gmail.com
martin.smolak@seznam.cz

Mat

25. prosinec 2011 #45

Dělaný doma vše asi 250

marian marian737882seznam.cz

16. říjen 2012 #46

ahoj mam ten sami problem co tady už pár lidí otačkomer po zapojeni vybehne do maxima asi na 2000 otackách a uz nezhasina az po vypnutí motoru c9 mam 4,7uF a R6 2K2 skousel sem ukostrovat ten drat co je omotan okolo civky tak 3 sekundy to jelo jak ma a pak vsechny diody zhasli nevite cím to muže být

dan dansadilek(zavinac)seznam.cz

4. březen 2013 #47

cau,mam takovej problem,kdyz neni signal,tak nic nesviti(vpořádku),když připojím signál tak se rozsvítí okolo 12 LED a kdyz tocim trimrem,dostanu se na 10 LEDku a níž už to nejde,tipoval bych to na špatný trimr,ale člověk nikdy neví,tak se ptám jestli se to uz nekomu stalo.děkuji

kufus kubaf(zavinac)centrum.cz

31. srpen 2013 #48

dravím, pokouším se zprovoznit tenhle otáčkoměr na 6V simáka. Měl jsem problém na desce, ten jsem po delší době našel…ale objevil se druhý
Zapojím napájení otáčkoměru a rozsvítí se všechny diody (postupně, ne najednou…během sekundy), předpokládám, že svítit vůbec nemají, proto ho ani nezkouším na simákovi. Když ho zapojím bez jumperu, diody se rozsvítí najednou. Po vypojení 555ky (jumper zapojený) se diody začnou postupně rozsvěcovat, cca 15sekund/dioda.
Vypadá to tak, jako by se C9 neustále nabíjel, ale z čeho, když nemám cívku zapojenou?

Věděl by někdo, v čem může být problém? (R6 mám 2,2k a C9 4,7uF 100V)

Kulo hondrasek14(zavinac)azet.sk

15. únor 2014 #49

zdravim … robil to niekto na pitbike 125 4takt ? Mam to zapojene v kostre dandy s baterkou 12V 5Ah … al by som nejake sučiastky ymenit okrem toho C9 aR6 ? mimoreci na co sluzi ten jumper ?

Simson

2. březen 2014 #50

Ahoj.Stavěl jsem tento otáčkoměr a mám s ním problémy.Vše je funkční,jen při kalibraci trafem 50 hz,mi svítí místo 6té led 12tá a z 555 jde 1,6V.Zkusil jsem to dát na simsona a už na volnoběh vyskočí otáčky na max.Mám jen změnu ve stabilizátoru-7805 a r6,7 mám 5k6 kvůli menšímu jasu.Netuší někdo kde je problémhttp://www.jawa-50.cz/gfx/smiles/icon_rolleyes.gif

radek pokorny.radek93(zavinac)seznam.cz

10. březen 2014 #51

Zdravíčko, já mám problém, že mi to nefunguje vůbec. Uvítal bych problému těch, kterým se to alespoň rozsvítilo. Je fakt, že jsem místo LED s If=2mA použil LEDky co mají 20mA tak nevím, jestli i tohle můžýe být kámen úrazu. Každopádně mám vše zapojeny ťip ťop. Zkoušel jsem to se svým fyzikářem ze školy připojit na střídavých 4,5V ale nerozsvítilo se mi vůbec nic a to jsem mohl točit trimrem na obě strany jak sem chtěl. Tak, že to zkáusím přímo na motorce, omotám to kolem VN kabelu, zkusím nastartovat, nic, ani po ukostření jak jsem tu četl se nic nestalo. Žádná ze součástek se mi nehřeje. Nikde jsem nic neměřil. Ptám se na ty LEDkdy, jestli je to problém. Plus by mě zajímalo jakou má funkci ta propojka jumper? Musí tam vůbec být?

radek pokorny.radek93(zavinac)seznam.cz

10. březen 2014 #52

Tak problém s tím, že mi to nesvítí sem vyřešil. A neptejte se, co bylo špatně, styděl bych se odpovědět. Ale objevil se mi druhej problém. Pročetl jsem celou tuhle stránku a hodně lidí tu má podobnej problém, ale ani jeden nemá uplně stejnej a už vubec mi nepomohlo žádný z řešení Spočívá v tom, že po zapojení napájení, nemusím ani připojovat signál, se stane, že se mi horní polovina ledek rozsvítí okamžitě a spodní řada se rožne asi během sekundy. Všechno svítí beze změny i když nastartuju s připojeným signálem. Namotaným okolo kabelu ke svíčce. Zkoušel jsem jej i ukostřit, nic se nestalo. Nereaguje. Bez Jumperu svítí všechny LED najednou. Odpojovat NE555 jsem nezkoušel. Odpor i kondenzátor mám změněný na 4,7uF a 2k2. Piště prosím do emailu do s tím může být. Docela mě mrzí, že mi to nejede, věnoval sem tomu dost úsilí.

Petr peterjemelka(zavinac)seznam.cz

24. červenec 2014 #53

Ahoj, mám to na Jawu 350 s Vape a vše mi krásně chodí jak hodinky.Dneska jsem to postavil na nepájivé pole a rovnou to vyzkoušel na ostro.Po prvním pokusu mi to chodilo tak jaksi divně a pak jsem zjistil, že nemám jeden drát na -pólu .Na podruhé jsem to zapojil a rozsvítili se mi všechny LEDKY, tak jsem ukostřil drát se závity. (nevyšel mi kabel ke kostře tak jsem dam dal asi jen polovinu závitů, ale na nic to vliv nemělo) . Dále jsem sešteloval poťák a krásně to chodí.Odpor a kondenzátor jsem dal 2k2 a 4,7uF. Protože mám na Jawce 12V tak jsem to stabilizoval na 5V obvodem L78S05CV. Ledky jsem dal klasické difuzní 20mA a není žádný problém. Zde dávám odkaz na youtube http://youtu.be/Xzwx646rUpM .

Jakub jajkajko3(zavinac)gmail.com

20. červen 2015 #54

jajkajko3@gmail.com napíšte mi vyrobím

Pepek

18. listopad 2015 #55

Zdravím mám problém, postavil jsem si tento otáčkoměr na ČZ 250/455, ale pouze s jediným integráčem LM3914 (rozsah 0,5-5000 na 250 stačí) mám zapojení správně C9 jsem dal 5uf R6 mám 2K2, ale otáčkoměr je strašně citlivý už při volnoběhu ukazuje 3 000-4 000 ot/m poradí mi prosím někdo. Děkuji

Pepek

18. listopad 2015 #56

*Trimrem můžu kroutit jak chci je to furt stejné, nepohne se ani o 1 LEDku.

Franta

1. prosinec 2015 #57

Je jedno jaká bude tloušťka kabelu na svíčce?? (simson)
A vadí když bude napájen 6V ?
Díky

Anonymní

1. prosinec 2015 #58

*vysokonapěťáku

Jan snikers845(zavinac)seznam.cz

12. prosinec 2015 #59

Dobrý den, mám problém když připojím otáčkoměr nic se nestane ale když trochu přidám plyn tak se rozsvítí posledních dest diod postupně a když přidávám plyn tak to jen problikává ale tech deset posledních svítí pořad a těch teset prvních skoro vůbec nejdou jen slabě problikávají!! nevíte čím to může být díky

Lukáš lukas441stu(zavinac)gmail.com

26. srpen #60

jo a mimochodem, kdyby to někdo stavěl na simsona, tak budík ze staré ŠKODY 120, teploměr nebo ukazatel paliva je stejně shodný s otáčkoměrem simsona

Hmn

22. září #61

Kdyz to pripojim na tak se mi rozsvítí postupně všechny… nevíte někdo co s tim
