Alarmový systém za pár korun

Autor: konyk3@azet.sk
aktualizováno: 11.10.2016

Určite sa vám to už niekedy stalo že odparkujete svoju motorku pri obchode alebo niekde inde a len čo sa trošku vzdialite zistíte ,že sa niekto okolo vašej motorky stále motá a očumuje(to by ani tak nevadilo) až na niektorých jedincov ktorí sú až natoľko drzí ,že hneď začnú skúšať manipulovať a otvárať schránky na náradie. Ale sú aj taký ktorí sa skúšajú previezť a to čo teraz napíšem sa Vám bude určite páčiť ,bude to alarmový systém ale vylepšená verzia toho predošlého. Všetko čo budete potrebovať sa dá kúpiť v www.gme.cz a preto k súčiastkam pridám aj typové označenie podľa ktorého to potom nájdete v katalógu GME.

Čo budete potrebovať

Olovený akumulátor 6V/5Ah – B-WP5–6 1×
Relé 6V RELEM4–06H 1×
Odpor 100K? 1×
Kondenzátor 2200µF/16V 1×
Tranzistor N-MOSFET – BUZ11 1×
Siréna KPE-6673 1×
Svorkovnicu ARK306 2P 4×
Mikrospínač P-DM03S1P 1×
Mikrospínač P-B172C podľa toho kolko skriniek chcete mať chránených alarmom
Konektor 2× samca a 1× samicu na dekódovacie zariadenie
Kabel 6 žilový (lanko) 1,5m
Sťahovacie umelo hmotne pásky
Konektor na Akumulátor FH2050BL 1× a FH2050RT
Plošný spoj 4×2,5cm
Ortuťový polohový spínač

Zakoupení součástek

musíte si niekde zohnať všetky súčiastky čo budete potrebovať.Nap­říklad na www.gme.cz.

Schéma zapojení alarmu na motocyklu Jawa 50 Pionýr

Schéma zapojení alarmu

Plošný spoj

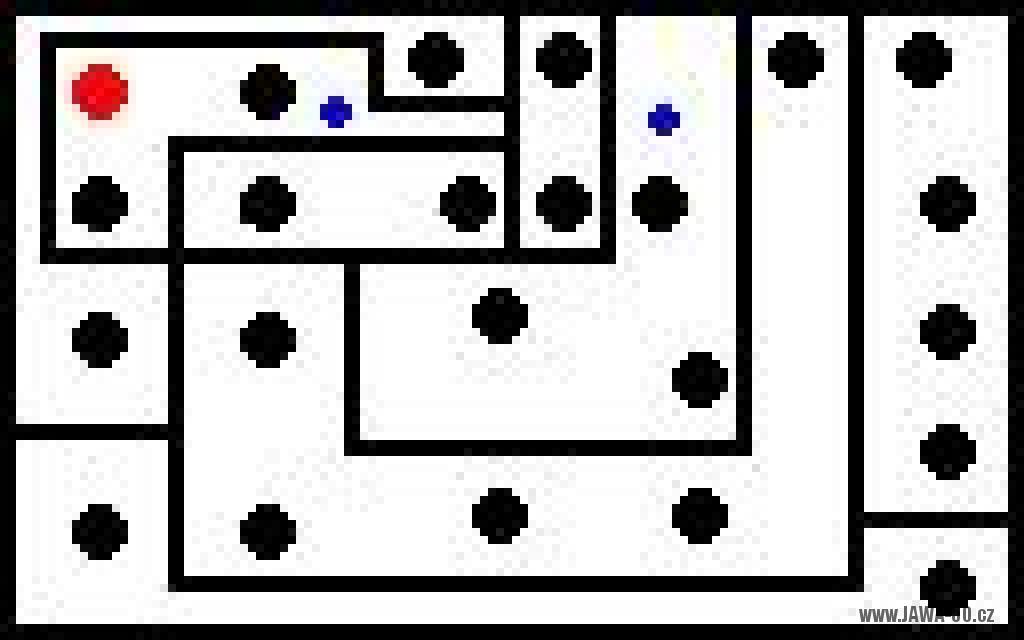

musíte si vyrobiť plošný spoj podla obrázka č.2 (to je ten s tými bodkami len pre tých čo nevedia)je nakreslený 1:1 takže stačí to len vytlačiť (vytisnout)) na papier postup pri výrobe tohto plošáku je nasledovný: obrázok si vytlačíte na tlačiarni podľa tohto obrázku si vyrežte plošný spoj daných rozmerov (4×2,5cm) ak už to máte zoberiete si vytlačený obrázok a vyrezaný plošný spoj ďalej už len plošák,papier z obrázkom si dáte proti svetlu plošak dáte poza papier tak aby tieň z plošáku lícoval z obrázkom potom to zabalíte do toho papiera s obrázkom tak ,že obrázok budete mať navrchu. Zoberiete si vŕtačku s vrtákom 1mm a vyvŕtate dierky všade tam kde sú čierne bodky a jedna červená. Ak to už budete mať ,vybaľte plošák z papiera vezmite si tenkú fixku a nakreslite si podla obrázka ako idú čiary (predelenia) ,ak to máte zoberte si orezávací nožík (s takou tou väčšou čepeľou) a všade tam kde sú čierne čiary urobíte drážky (plôšky musia byť navzájom oddelené inak by ste tam mohli mať skraty) ak ste aj toto zvládli tak gratulujem plošný spoj máte hotový.

3. musíte osadiť súčiastky čo ste si kúpili ak neviete kde čo dať pomôže Vám nasledujúci obrázok č.3

Osazení plošného spoje

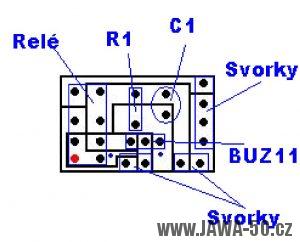

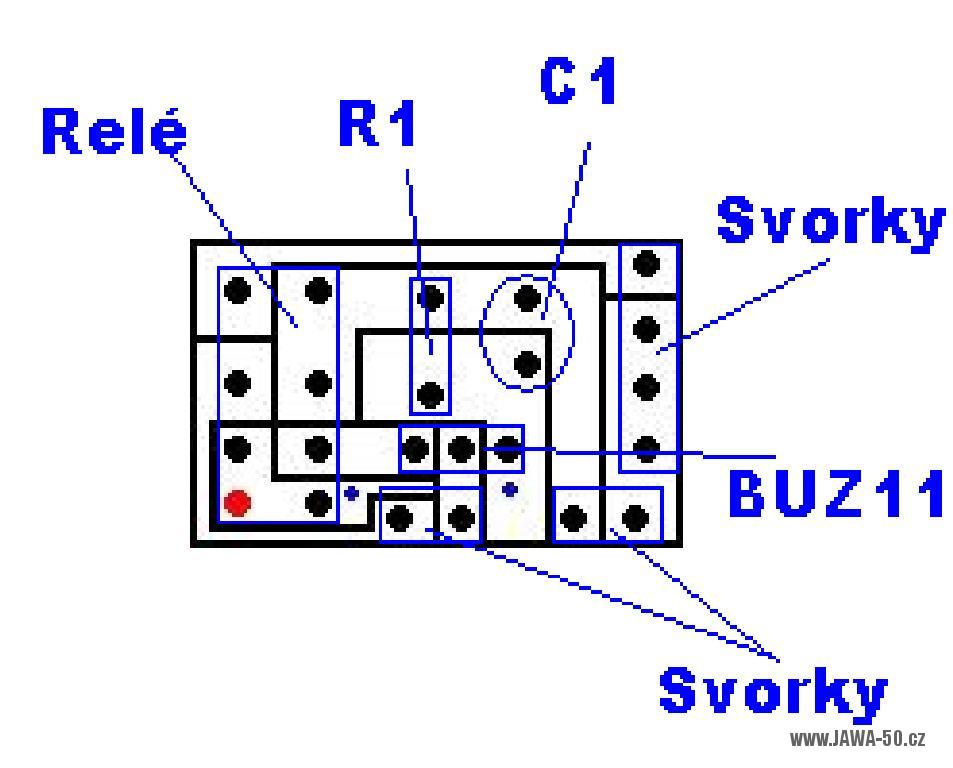

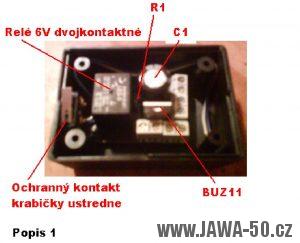

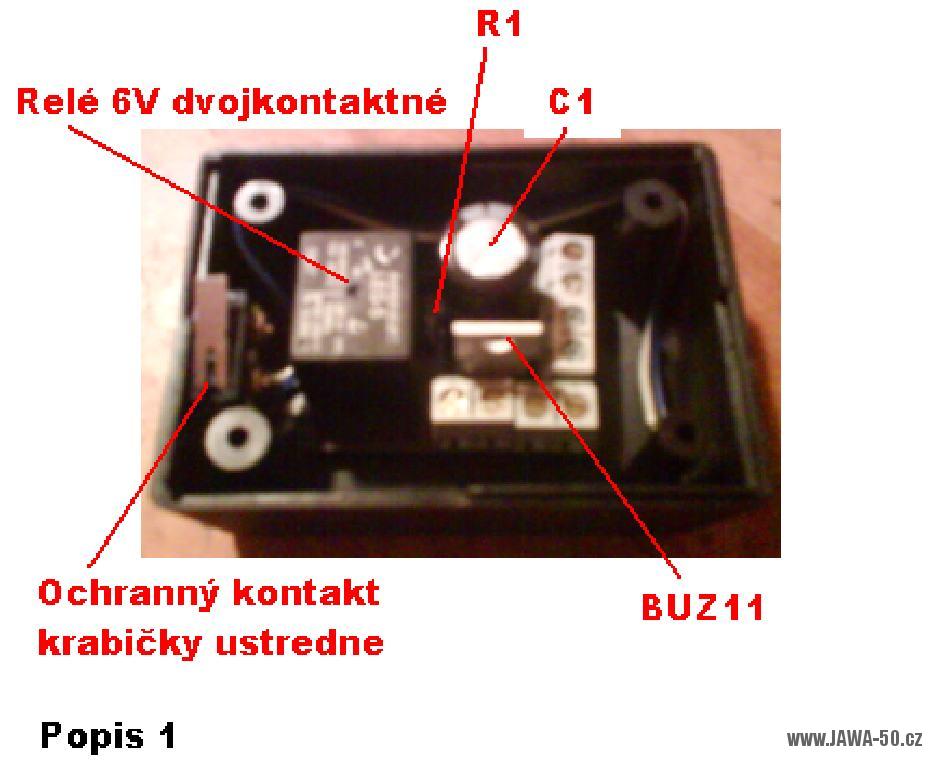

Obrázok zobrazuje dosku zo strany súčiastok (je vidieť že je preklopený) takže začneme teda s osádzaním súčiastok Relé (RELE M4–06H) dáme hneď naľavo ta nožička čo pripadá na červenú bodku nieje potrebná a môžete ju od cviknúť ,každú súčiastku čo zasadíte do plošáku hneď priletujte ,aby Vám nevypadla keď budete s plošákom manipulovať ,ďalšiu čo osadíme bude R1 odpor 100K?, C1 kondenzátor 2200µF/16V tam musíme dať pozor na polaritu (mínus pól biely pruh smerom nahor teda od vás alebo ďalej od svoriek), Svorky (ARK 306 2P) dve spojiť k sebe (dajú sa spojiť) a dve nechať oddelené osadiť tak ako je na obrázku ,ďalšie a to aj posledná súčiastka bude tranzistor BUZ11 osadíte ho tak ,že jeho čierna časť bude otočená smerom ku kondenzátoru a jeho kovová časť s dierkou bude smerom ku Vám alebo ku svorke tak ako je to na fotke s popismi to je obrázok popis 1. No a poslednú vec ktorú budete musieť urobiť je určite ste si všimli také dve modré bodky na plošáku ak áno, tak ich budete musieť na plošáku v týchto dvoch miestach prepojiť , inak Vám to nepošlape. Ak ste aj toto zvládli tak môžem povedať že alarmovú ústredňu máte hotovú.

Rozmístění a připojení mikrospinačů

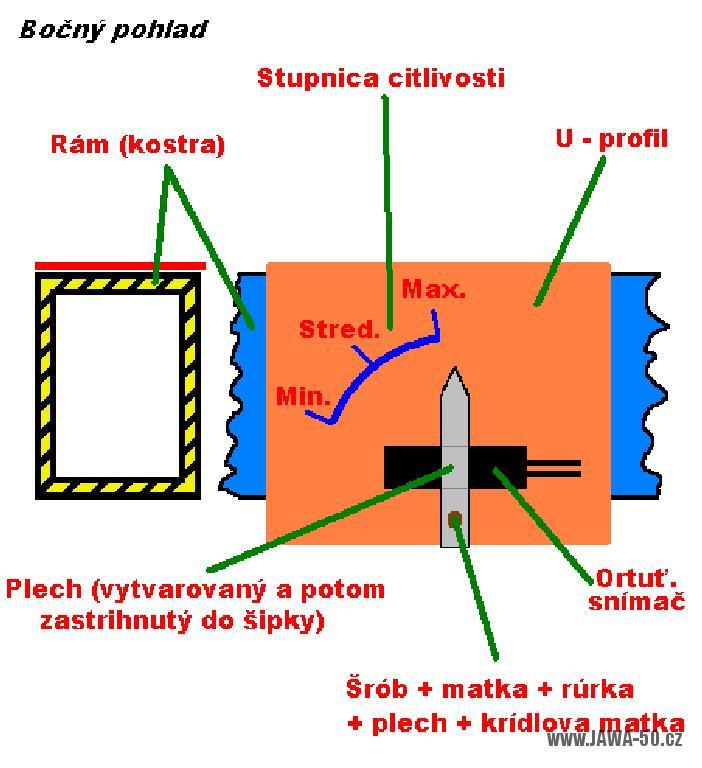

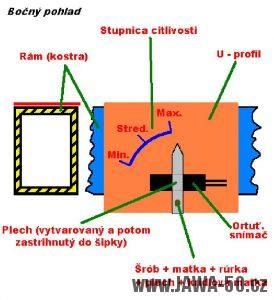

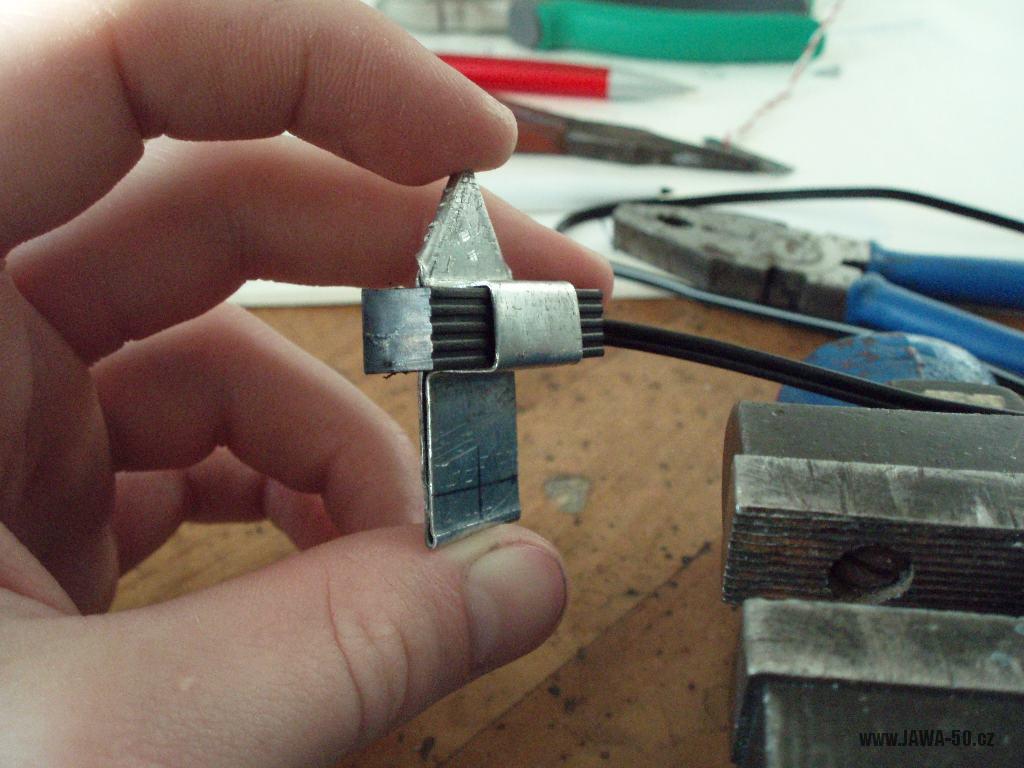

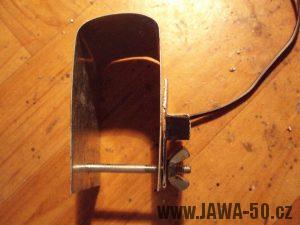

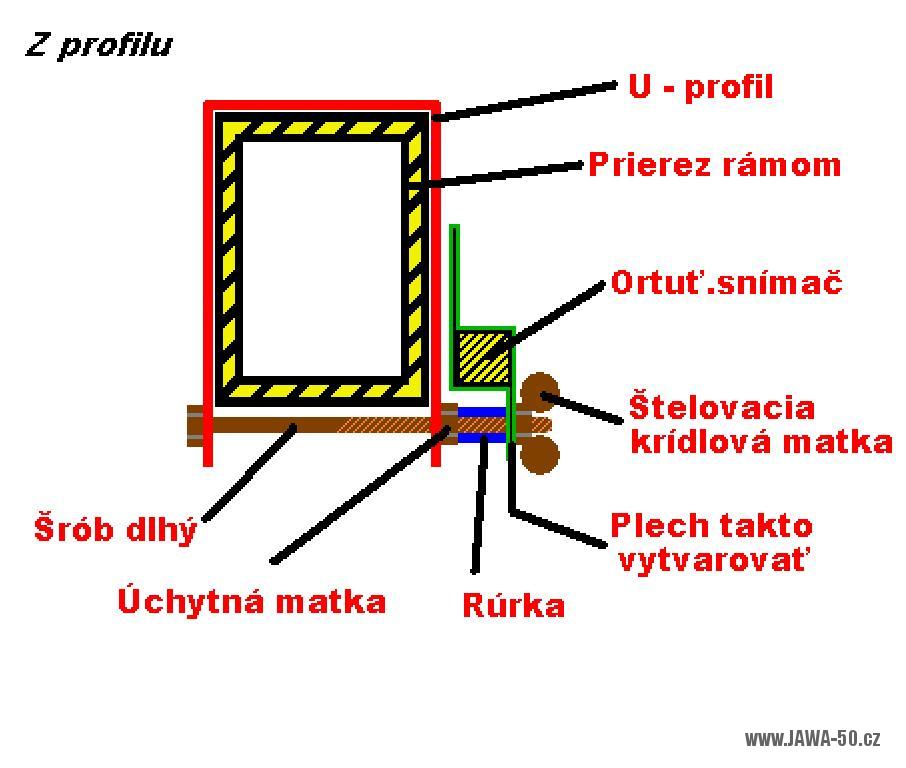

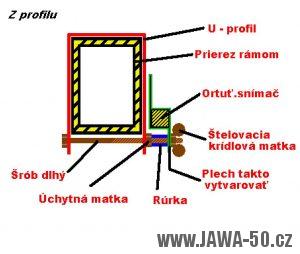

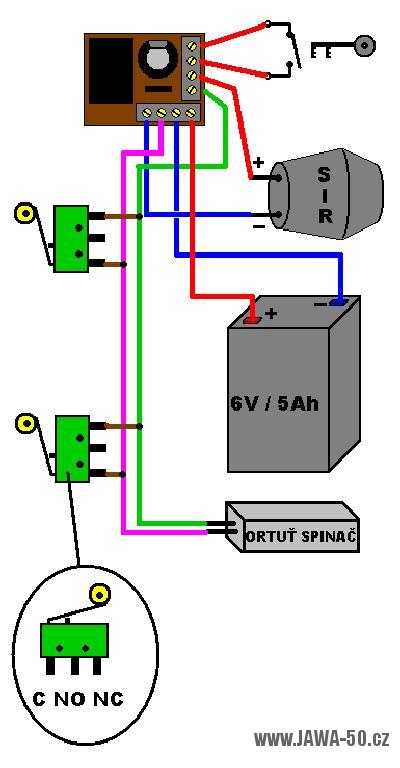

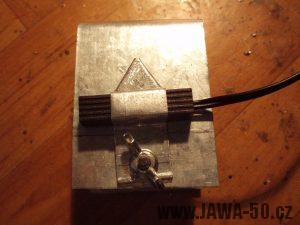

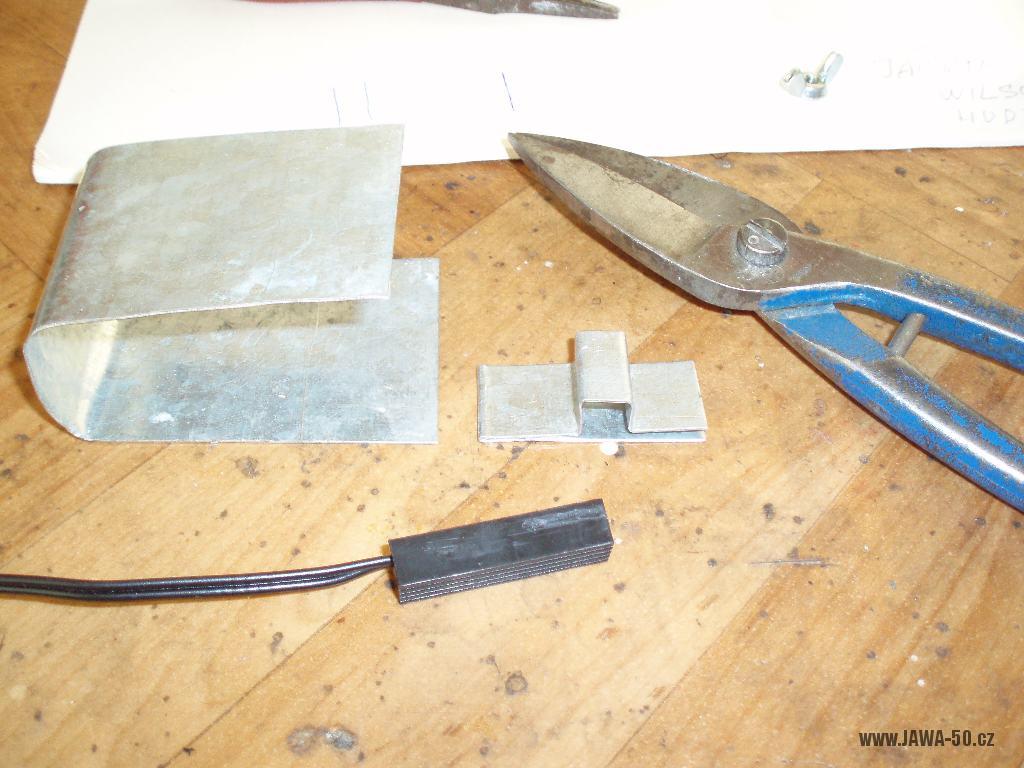

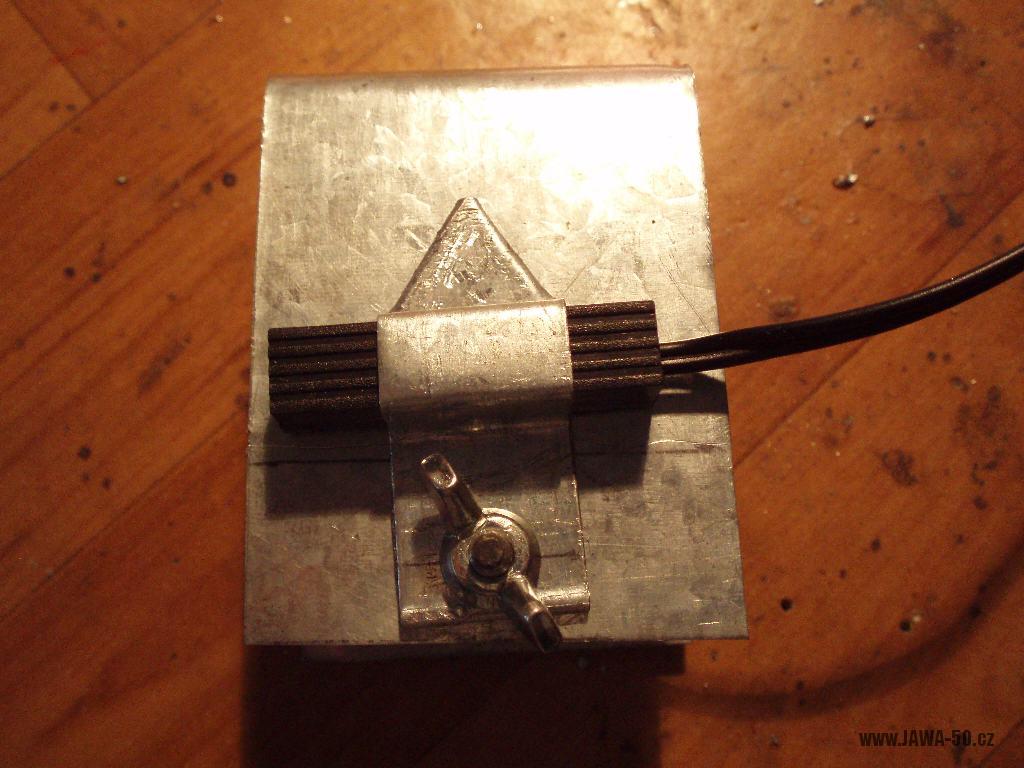

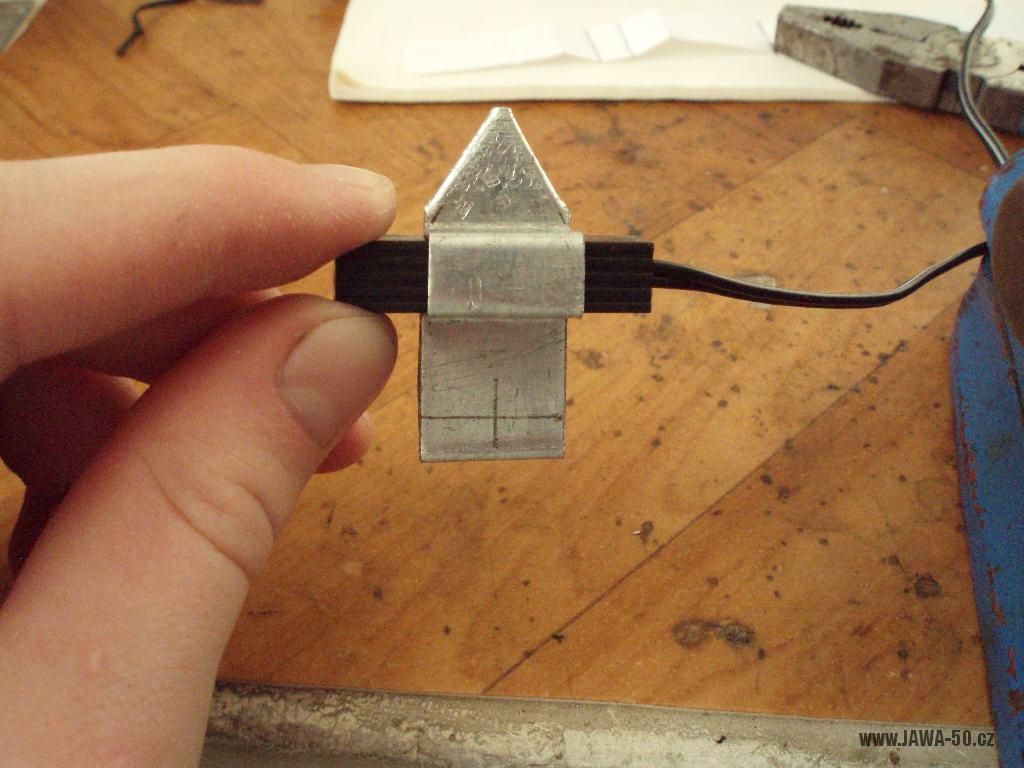

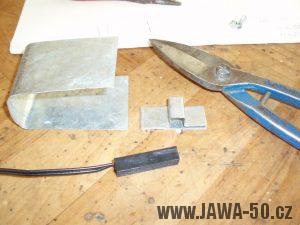

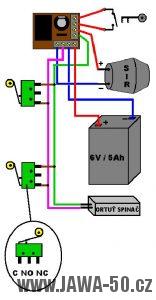

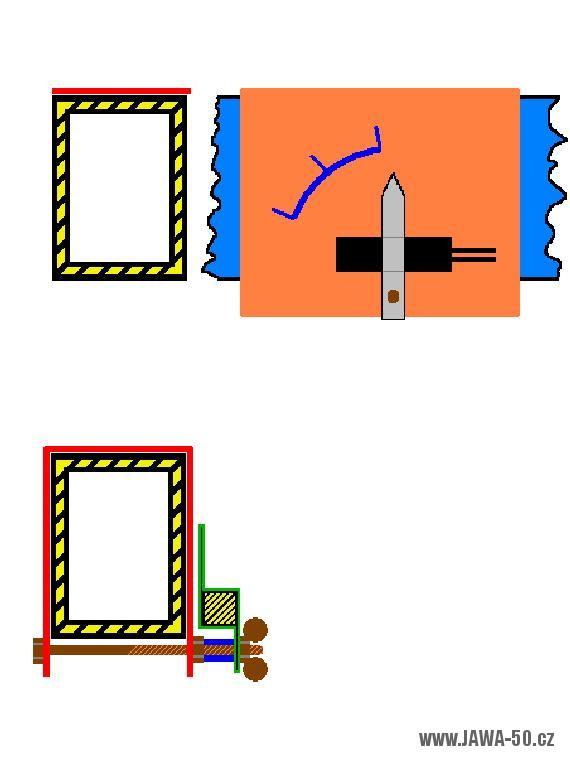

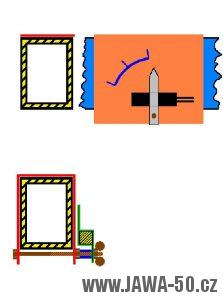

Zapojenie podla obrázku dole by to malo byť jednoduché. Na ľavo sú vidieť mikro spínače (P-B172C ) to sú tie zelené sú zapojené paralelne na seba tak ako je na obrázku POZOR!!! NESMIE SA TO ZAPOJIŤ SÉRIE pretože by Vám to potom určite nefungovalo. Koľko si ich dáte zaleží iba na Vás , ja by som si dal na bruško (keby sa chcel niekto hrabať tam kde nemá ,alebo by chcel odpojiť hadičku z karburátora a vypustiť si benzín),ďalší by som dal pod sedačku tak isto z rovnakého dôvodu (ale ak si to tam už budete dávať dajte to niekde tam kde sa sedačka zacvakáva do tých hrotov proste aby to zabralo hneď ,ako to niekto bude otvárať). A posledný snímač ten je najlepší (si myslím)bude ortuťový – budete si na neho musieť urobiť takýto úchyt ,ako je na obrázku Bočný pohľad tento úchyt bude slúžiť na reguláciu citlivosti (to aby ste to mohli použiť aj keď budete stáť v kopci) na obrázku z profilu je krásne vidieť čo všetko k tomu budete potrebovať .Nie je toho veľa a ani to nie je náročné na stavbu. Tento úchyt na ortuťový snímač by mal byť umiestnený pod bruškom aby bol dobre prístupný pre nastavovanie — (Fotografie snímače na konci článku) —

Zapojení sirény a akumulátoru

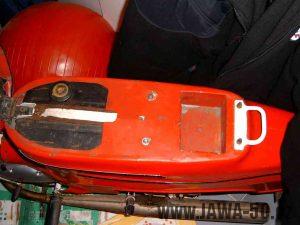

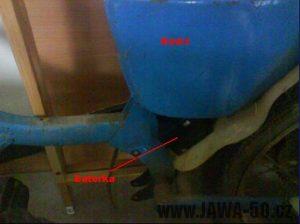

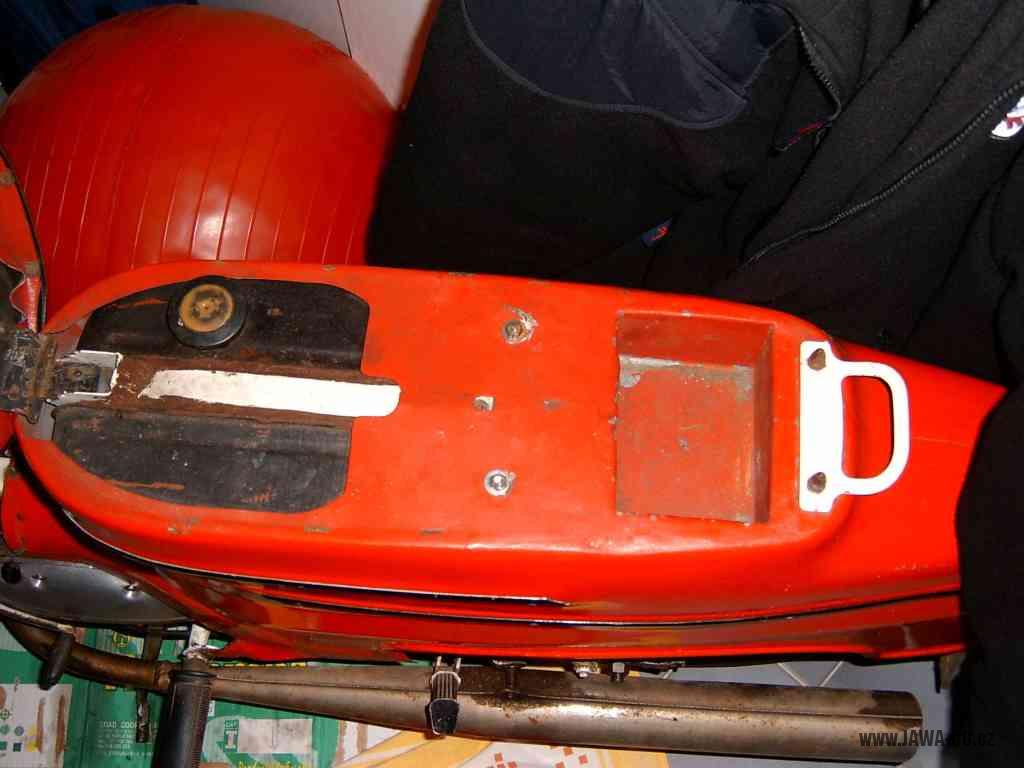

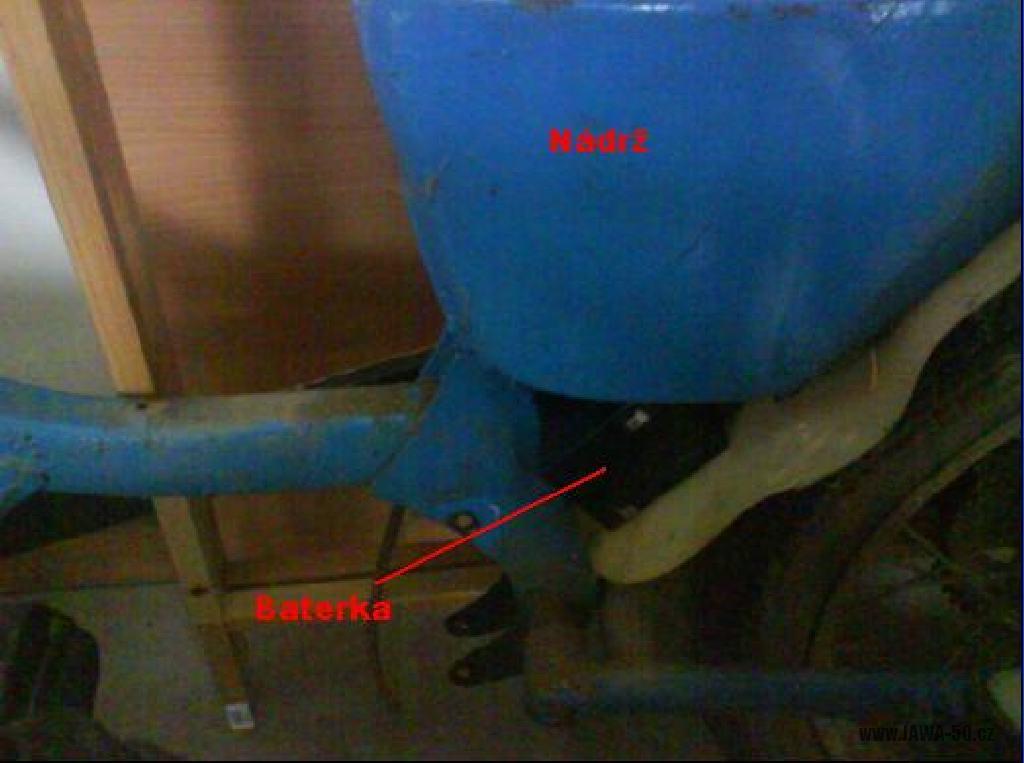

Takže to sme teraz montovali snímače a teraz si zapojíme Sirénu (KPE-6673) tiež podľa obrázka pozor na polaritu ,umiestnenie by malo byť čo najmenej prístupné takže buď do hlavy kde je svetlomet, pod nádrž ,alebo jak končí plecharina a začína bruško (tam ako sa to zužuje ako je spojka alebo ako je palivový kohút nebojte sa nemusíte sa báť výbuchu),alebo ju umiestnite k akumulátoru. Že kde dať akumulátor ? Hehe našiel som mu parádny flek ,presne sa tam vojde a ani nevytŕča dáte na ňu konektory (FH2050BL a FH2050RT) a kontakty ešte pre istotu prelepte izolačkou (ale nemal by byť problém pretože tam drží pevne). Keďže zo sebou budete viezť akumulátor bolo by dobré ho dobíjať (regulátor dobíjania bude v dalšom príspevku a aj ochrana voči odpáleniu alarmového systému prepätím – to znamená že to bude musieť mať ochranu voči vyššiemu napätiu ako je 6V) .

Dekódovač

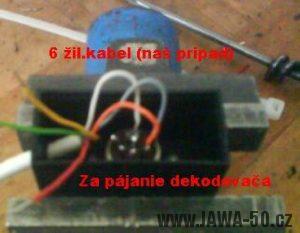

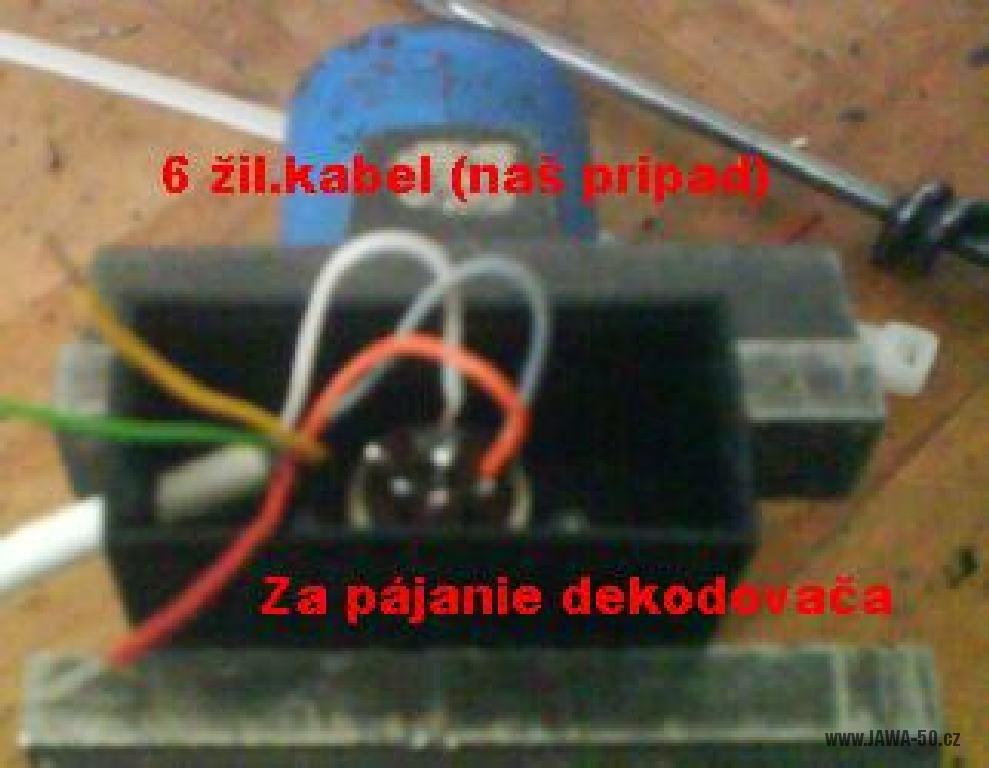

Takže baterku aj sirénu máme umiestnenú teraz sa budeme venovať výrobe dekódovača. Dekódovačov môžete použiť viacej druhov ja spomeniem len 3 A – kľuč je vyrobený z 5 kolíkového konektora B – kľuč je vyrobený z game portu to je 15 pinový konektor (tento typ bude použitý v príspevku palubná doska) C – kľuč je klasicky spínací kontakt na kľúčik Ale mi si popíšeme výrobu varianty A. Takže na výrobu zástrčky dekódovacieho kľúča budeme potrebovať 1,5m 6 žilového káblika ,malú krabičku s deklíkom o rozmeroch – dĺžka 4,5 cm x výška 2 cm x šírka 2cm, samicu pre 5kolíkový konektor do panelu, 2× šróbiky aj s matičkami príslušne k dierkam na uchytenie samice do krabičky. takže vezmeme si krabičku ,do dna asi tak v strede vyvŕtame otvor pre samicu konektora tak aby tam bez problémov vošla .Pre uchytenie vyvŕtame dva otvory pre šróbiky týmito šróbikmi tam samicu uchytíme , z boku krabičky vyvŕtame otvor tak ,aby doň prešiel 6 žilový káblik , ten si v krabičke oholíme tak ,že ostanú trčať len farebne žily dlhé tak 5cm a postupne každý káblik priletujeme na svoje miesto ako je vidieť na obrázku v akom poradí záleží len na Vás.

Různé varianty klíče

Různé varianty klíče

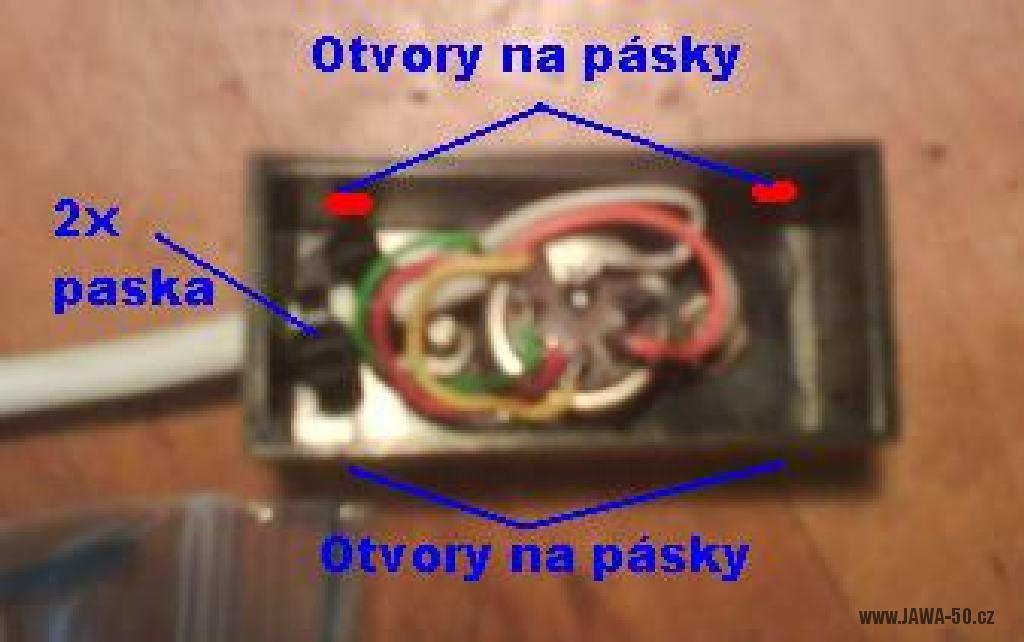

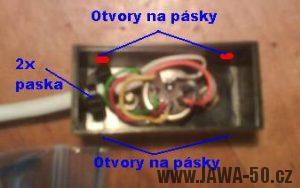

Teraz si môžete zvoliť kombináciu 2 farieb (na kód) ostanú Vám 2 a 2 farby nezapojené pýtate sa že čo s nimi zase si zvolíte 2 a 2 farby ,ktoré z toho 2 spojite do jednej a zase ďalšie 2 do jednej (napr.: biela a oranžová mate kód ,šedá a zelena spolu ,žlta a červena spolu )a tie čo sú spolu (nie kód) pripojíte paralelne na čidla ale nespájajte to ešte v dekódovači(inak by niekto mohol ľahko zistiť vašu kombináciu ),ale až v alarmovej ústredni ,že aký to má účel? No keď bude niekto s drôtikom skúšať kombináciu tak vyvolá poplach. Na dalšom obrázku vidíte že som nechal kúsok káblika vo vnútri a poistil na 2× sťahovacou páskou to kvôli vytrhnutiu. Približne tak ako je na obrázku vyvŕtajťe otvory na sťahovacie pásky pre uchytenie dekódovača na riadidlá než dekódovač zatvoríte prevlečte si cez neho durch sťahovacie pásky potom to zatvorte a môžete uchytiť na riadidlá.

Klíč

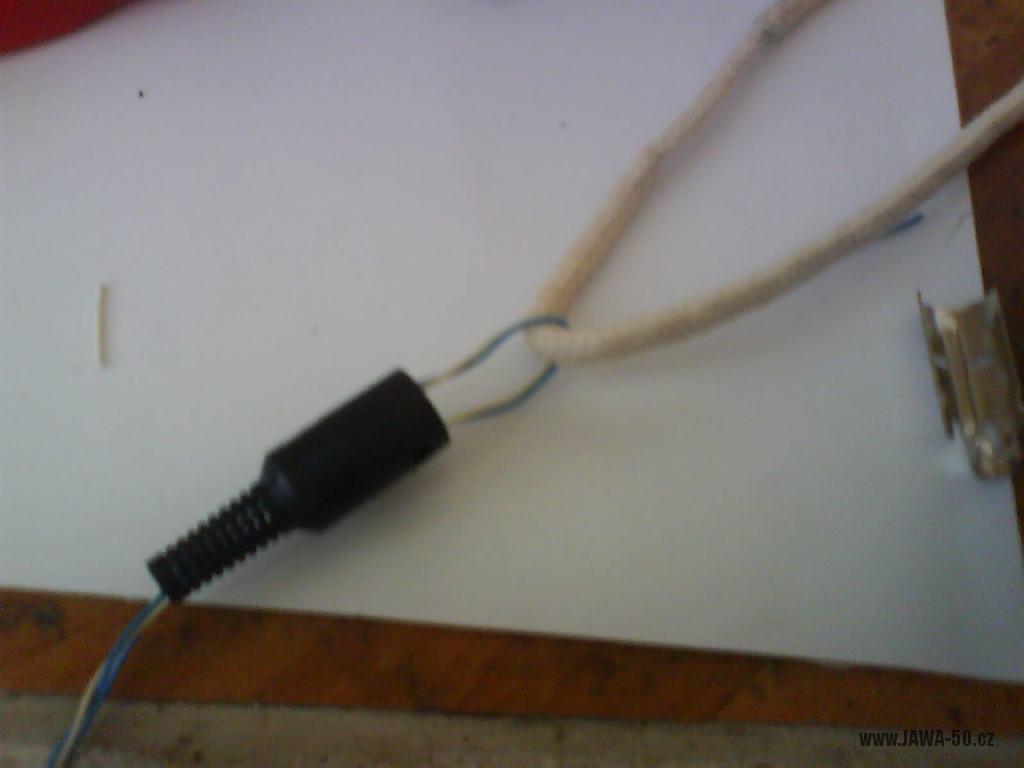

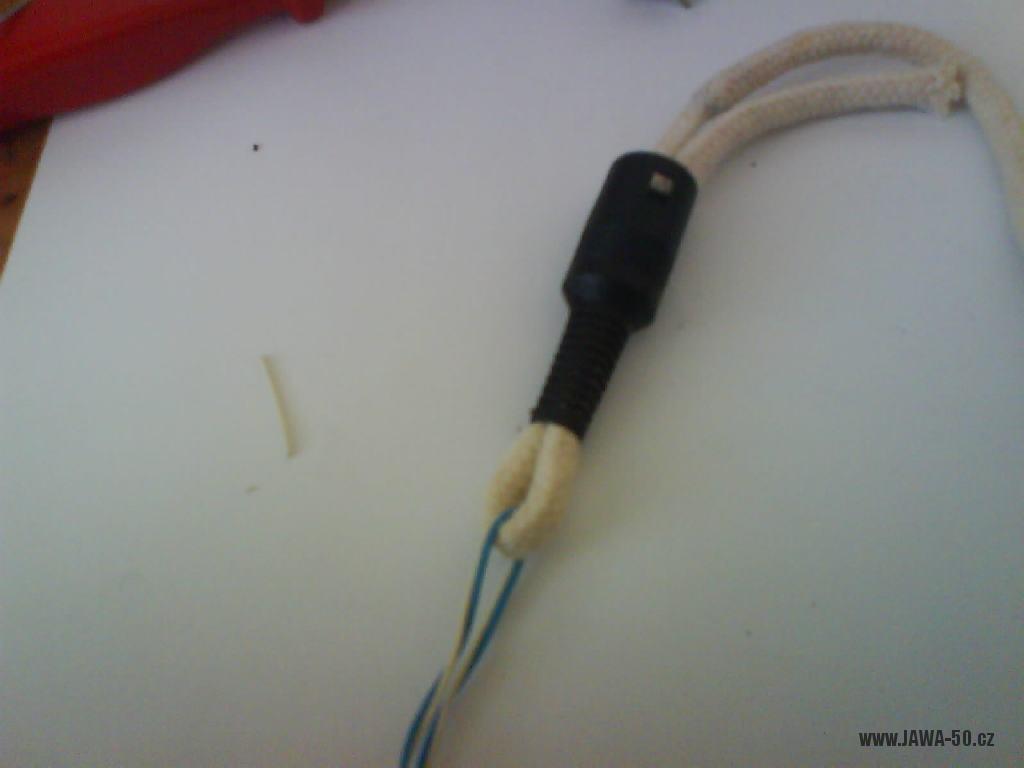

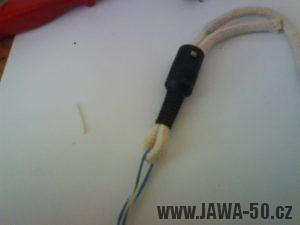

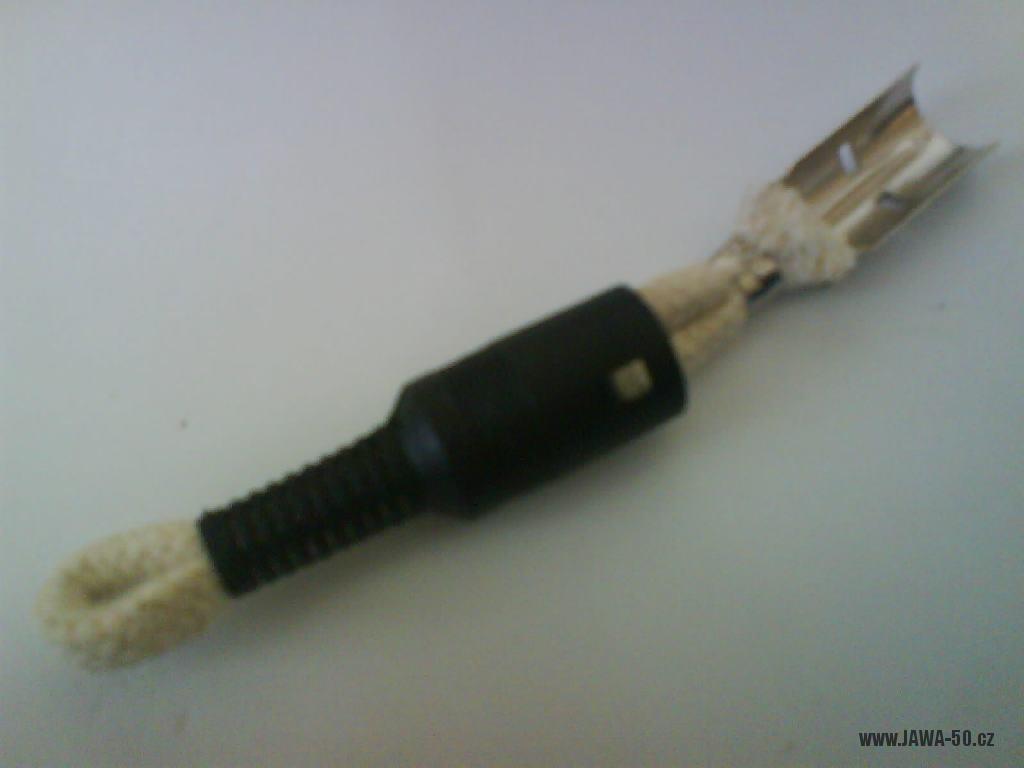

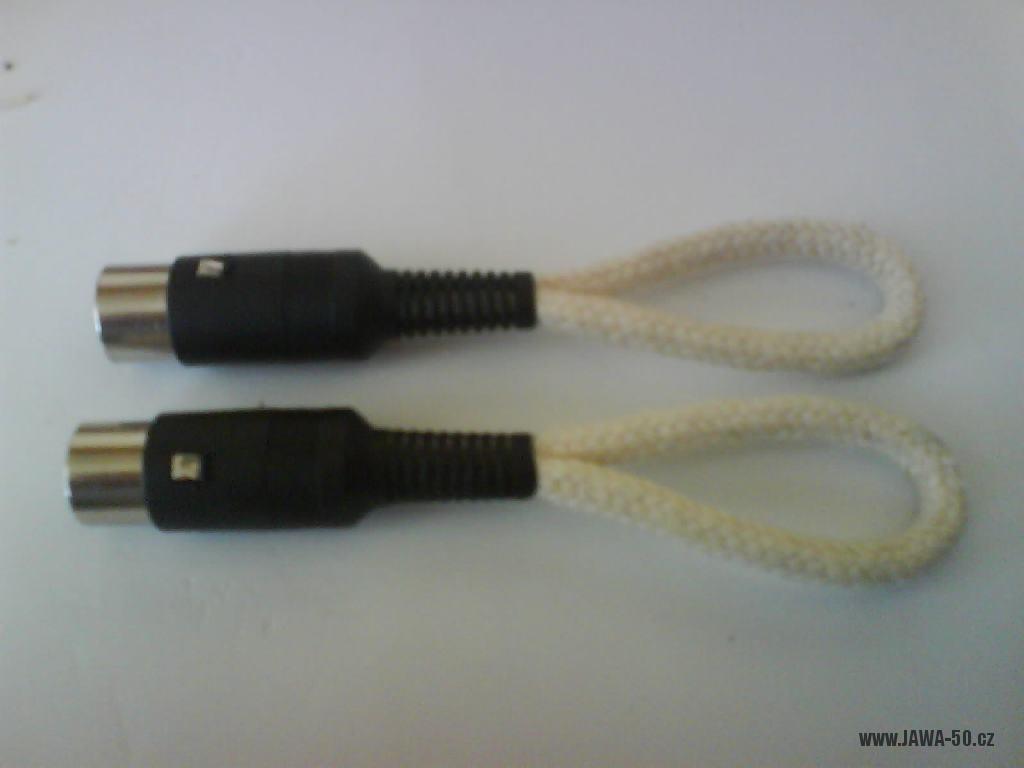

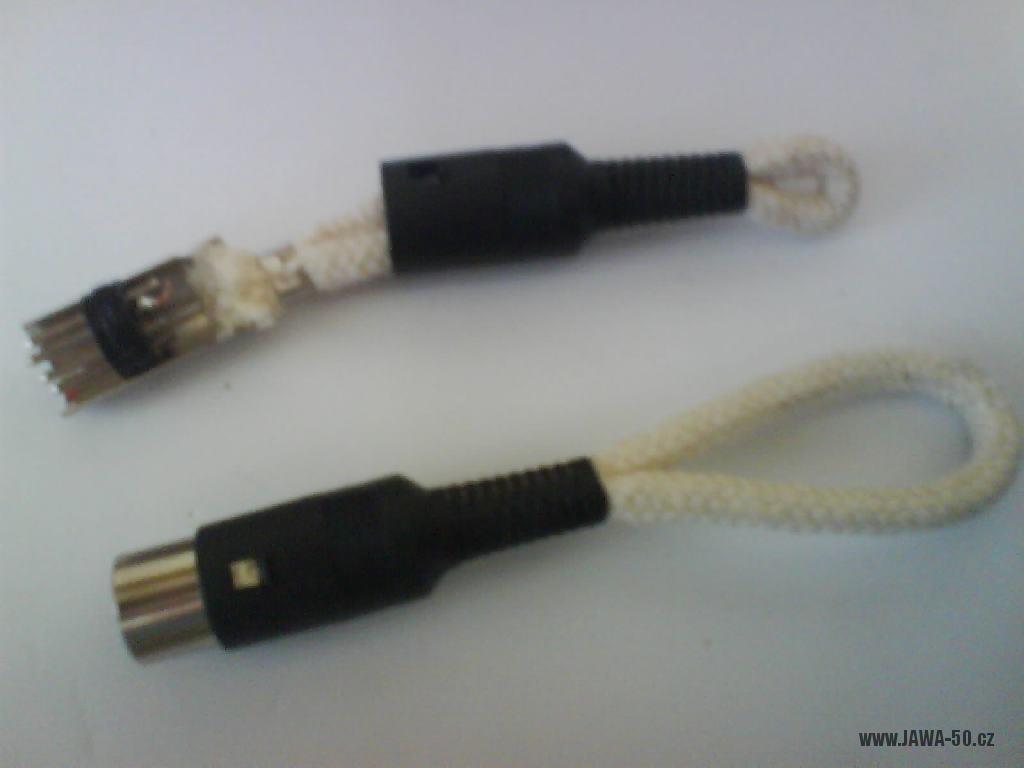

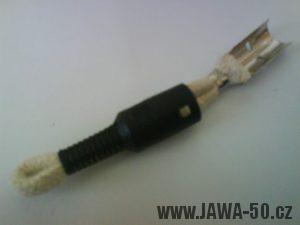

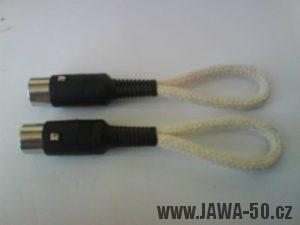

Tak a teraz Vám vysvetlím ako si urobiť kódový kľúč. Budete potrebovať 5 kolíkový konektor šnúrový (to je taká koncovka čo sa dá dať na kábel) 16cm viazacieho drôtiku, 16cm šnúry na prádlo(špagátového typu) a bočné štipačky. Postup: Na prvom obrázku je vidieť ako sme si viazací drôtik dali na polovicu a z vonku púzdra sme ho zaviedli do vnútra kde sme cez neho prevliekli prádlovú šnúru. Na druhom obrázku sme si viazacím drôtikom pretiahli prádlovú šnúru durch cez puzdro. Na tretom obrázku je vidieť že sme si konce zarovnali a bočnými štipačkami uchytili pradlovú šnúru(tam kde sa bežne uchytí káblik). Na štvrtom obrázku vidíme ako sa to kompletuje vložíme si tam aj časť s kolíkmi ktoré spojíme tak ,aby keď to zasunieme do dekódovača spojilo tie 2 kábliky ( 2 dierky) ktoré sme si zvolili na dekódovanie.

Takže ak už alarmovú ústredňu máte hotovú ak si všetko zapojte tak ako má byť tak keď zasuniete kľúč do dekódovača malo by Vám cvaknúť RELÉ a pri narušení hociktorého čidla by nemal byť vyvolaný poplach ak sa poplach vyvolá tak to znamená že kľúč nemáte dobre prepojený. Poznámka: Kľúč je zrkadlovo obrátený dekódovač.

Dúfam ,že ste to pochopili ak náhodou nie to nevadí kľudne mi napíšte.
Pre stránku //wiku.ic.cz napísal Peter Konýček alias konyk3.

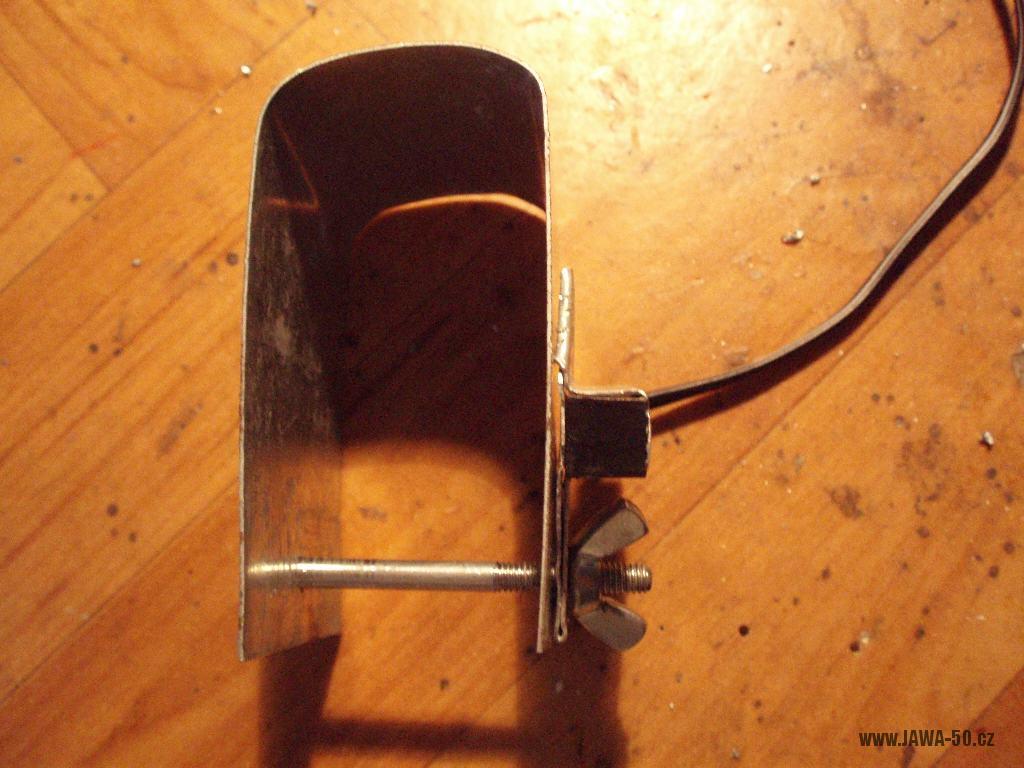

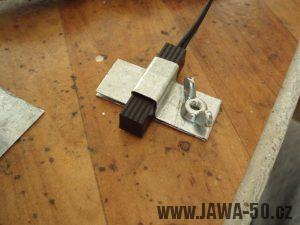

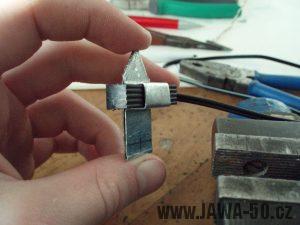

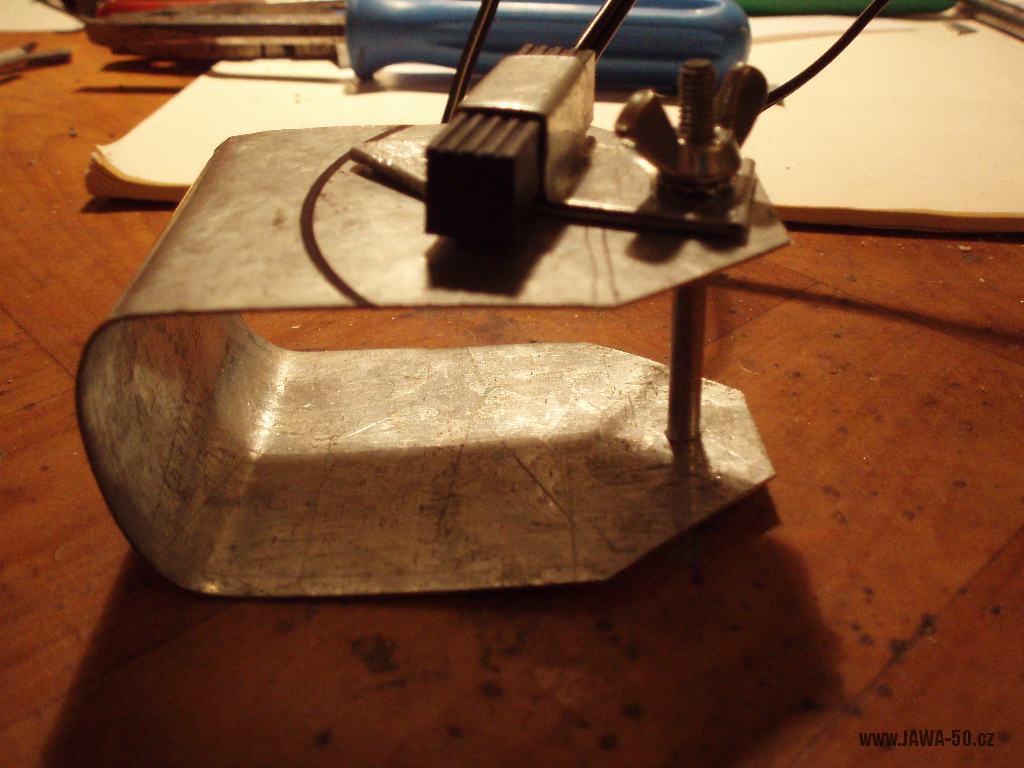

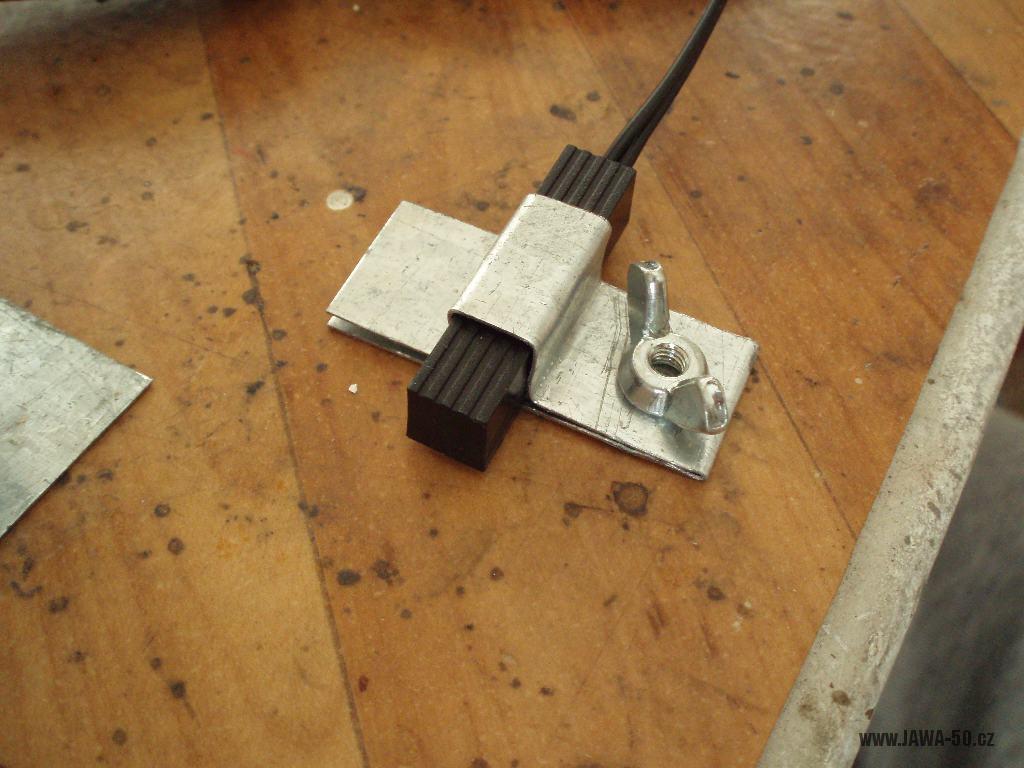

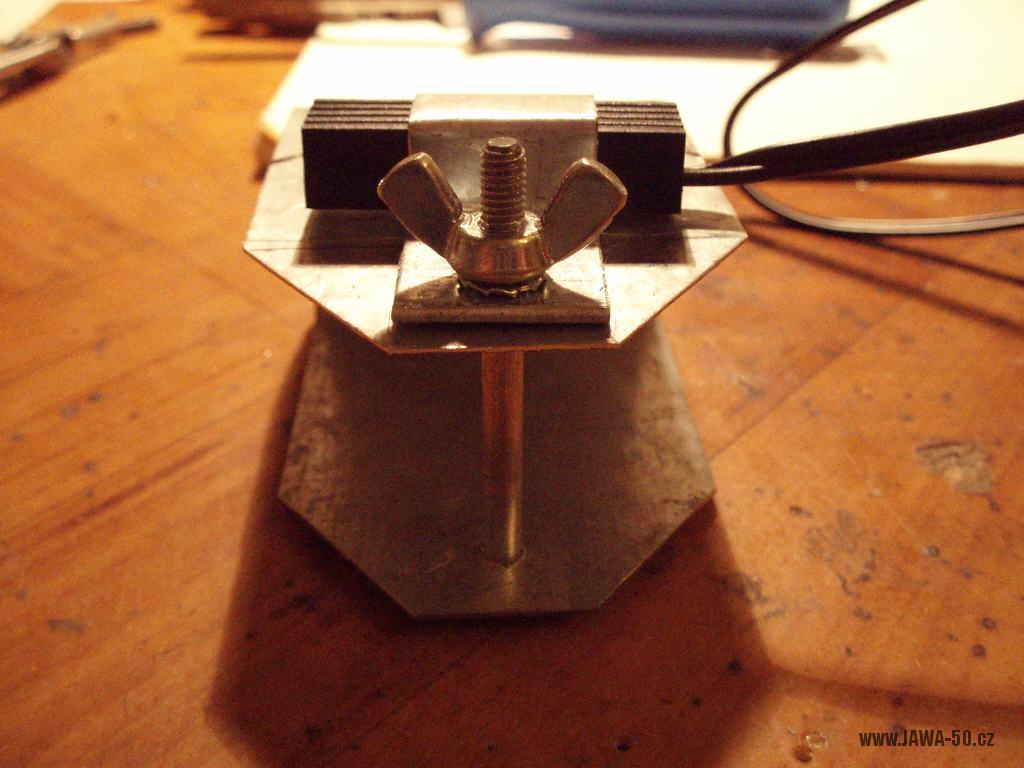

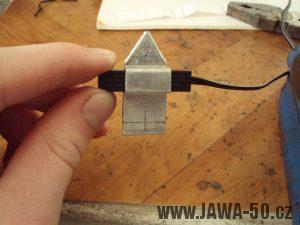

Fotky otřesového snímače
