Oprava náhonu rychloměru (tachometru)

Jednou z nejčastějších závad u pionýrů je nefungující tachometr. Tento nedostatek může být způsoben několika závadami, jejich řešení popisuji níže. Pro lepší orientování jsem k textu přiložil ofocenou stranu z katalogu náhradních dílů a několik názorných fotek.

Lanovod – bowden

Jestliže vám tachometr neukazuje rychlost, může to být způsobeno více závadami. Nejprve zkontrolujte, zda je dobrý bowden (lanovod). Ten je našroubovaný do tachometru a na zadním kole do náhonu, který je umístěn na rozetě. Bowden z obou stran vyšroubujte a vytáhněte. Bowdenem prochází lanko s trojúhelníko­vitými konci. Jestliže lanko není nikde nijak zkřivené a nemá poničené konce a zároveň ani bowden není nikde nijak akutně poničený, tak stačí bowden promazat a použít znova. Jestliže je bowden dobrý a lanko má pouze poničené trojúhelníkové konce, dá se to teoreticky opravit. Lanko nepřenáší nijak velkou sílu, tak stačí konce lanka dobře odmastit, obalit cínem a pak zapilovat do potřebného tvaru. V případě většího poničení je vhodné koupit celý bowden i s lankem nový.

Náhon tachometru

Jestliže oprava / výměna lanovodu nepomůže, bude nejpravděpodobněji problém u náhonu. Náhon je umístěný na rozetě, na zadním kole. Abyste se k němu dostali, musíte sundat zadní kolo a rozetu. Kolo sundáte jednoduše. Vytáhnete osku (č. 11 – katalog), pak záchyt reakce brzdy a pak kolo s brzdou. Abyste sundali rozetu, musíte odšroubovat matici M27 (č. 12 – katalog) na pravé straně vidlice a vysunout osku, která ji drží. Ze sundané rozety by neměl být problém sundat náhon, jestliže ale nejde, nebojte se použít sílu. Po obvodě náhon páčte šroubovákem, dokud ho nesundáte (v tomto případě vám pak zůstane ozubené kolo naražené na rozetě).

Mezi styčnou plochou rozety, kde je umístěn náhon, a náhonem jsou dva zajišťovací kolíky (č. 4 – katalog). Tyto kolíky často chybí. Jejich kupováním se nemusíte zabývat. Bohatě stačí uříznout a opilovat nějaký hřebík, nebo lépe nějakou elektrodu na svařování (je z tvrdšího materiálu). Často tato oprava ale nestačí, jelikož bývá poničený i náhon samotný. To se za jízdy projevuje poskakováním ručičky nebo jednoduše nefunkčním rychloměrem. Postup při opravě popíši níže.

Náhon (č. 10 – katalog) je tvořený šnekovým převodem, který se při nedostatečném přimazávání vydírá. Málo kdo mu věnuje potřebnou pozornost, takže tato závada je nejčastější.

Převraťte si náhon vnitřní stranou k sobě. Po očistění nánosů bahna a zaschlé vazelíny si můžete všimnout, že po obvodu vnitřní strany je plechový kroužek (č. 13 – katalog). Ve skutečnosti jsou tyto kroužky dva (viz obrázek), jeden s širším vnějším průměrem a druhý s menším, který je vsunutý do toho prvního. Mezi těmito kroužky má být plstěný kroužek (č. 14 – katalog), který brání vniknutí nečistot (často ale chybí). Náhon nerozdělávejte tak, že byste páčili tyto kroužky, místo toho šroubovákem vypáčte celé ozubené kolo (č. 15 – katalog). Páčením toto ozubené kolo vytlačí i vnější kroužky. Hned po rozpadnutí zjistíte, jak na tom náhon je. Pravděpodobně bude mít ozubené kolo (č. 15 – katalog) po obvodu vymleté zuby, v tomto případě je nutná výměna. Vrchní šnekové ozubené kolečko (č. 21 – katalog) bývá většinou v pořádku, ale v obchodech se prodává společně s ozubeným kolem č. 15.

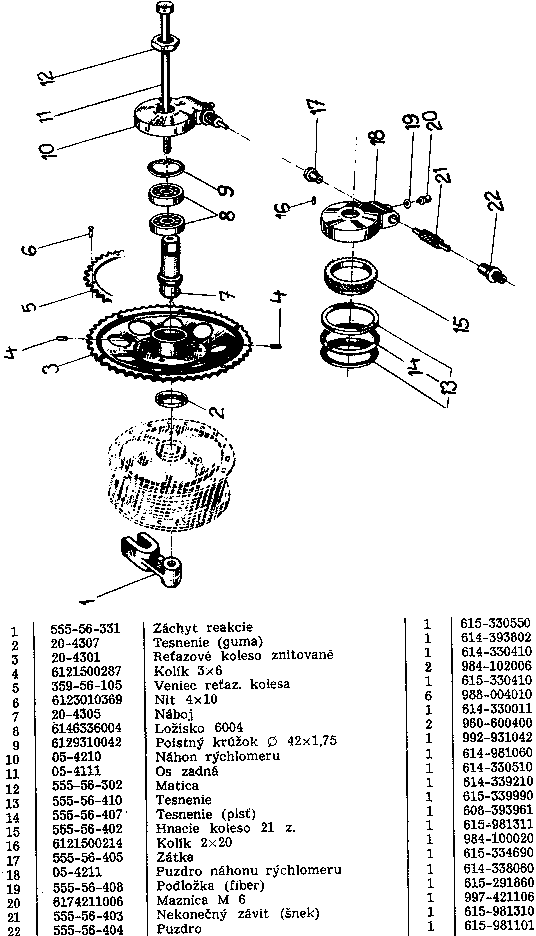

Katalog náhradních dílů - rozeta
